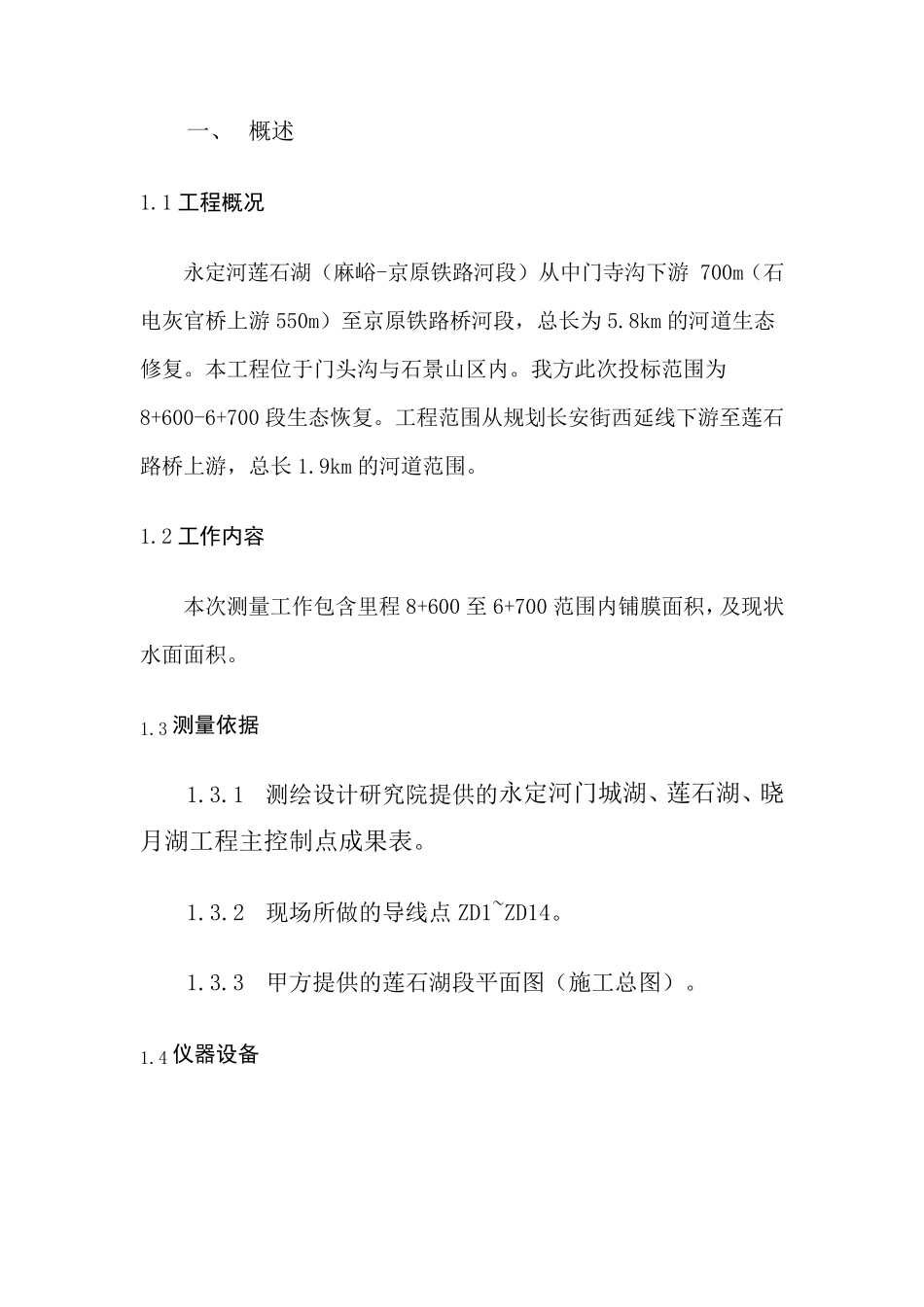

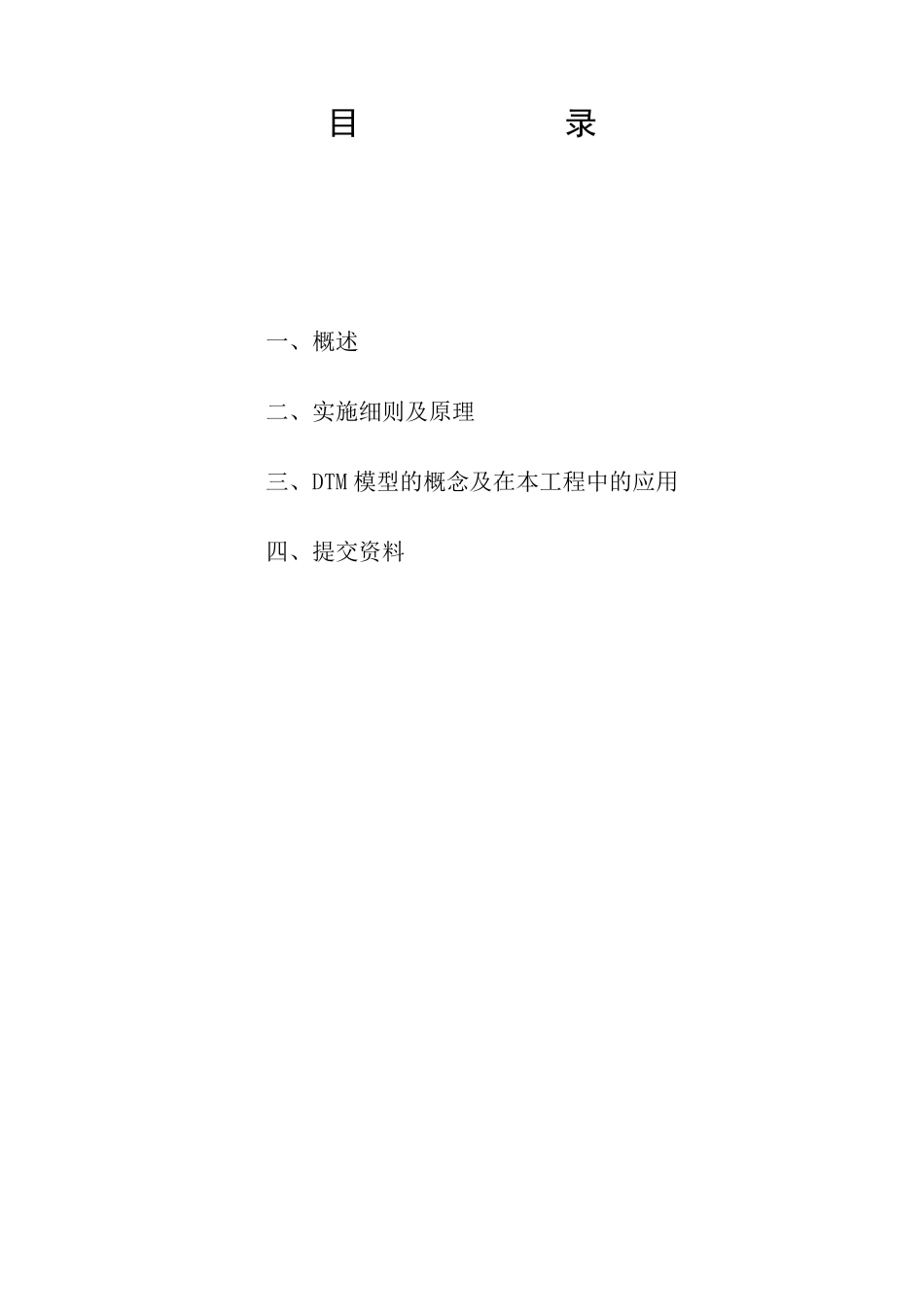

目 录 一、概述 二、实施细则及原理 三、DTM 模型的概念及在本工程中的应用 四、提交资料 一、 概述 1.1 工程概况 永定河莲石湖(麻峪-京原铁路河段)从中门寺沟下游 700m(石电灰官桥上游 550m)至京原铁路桥河段,总长为 5.8km 的河道生态修复。本工程位于门头沟与石景山区内。我方此次投标范围为8+600-6+700 段生态恢复。工程范围从规划长安街西延线下游至莲石路桥上游,总长 1.9km 的河道范围。 1.2 工作内容 本次测量工作包含里程 8+600 至 6+700 范围内铺膜面积,及现状水面面积。 1.3 测量依据 1.3.1 测绘设计研究院提供的永定河门城湖、莲石湖、晓月湖工程主控制点成果表。 1.3.2 现场所做的导线点 ZD1~ZD14。 1.3.3 甲方提供的莲石湖段平面图(施工总图)。 1.4 仪器设备 二、实施细则及原理 在工程测量中,我们普遍使用的是高斯投影平面直角坐标系,全站仪所测量出来的点位坐标就是高斯投影平面直角坐标,其计算出来的面积就是高斯投影平面上的面积,也就是水平面的面积,而不是表面积。 如果需要计算表面积,就需要知道所有坐标点的高程,通过已知坐标和高程构建不规则拟合曲面来计算表面积,如常见的不规则三角网来拟合曲面。 表面积的计算可以使用南方 CASS 数字化成图软件的计算表面积功能来实现。 2.1 操作步骤 a) 在野外采集地形特征点。 b) 将所采集数据传入电脑。 c) 在 CASS 绘图处理工具栏下选择展高程点,及展野外测点点号。 d) 把需计算的面积用多段线绘制闭合。 仪器名称 型号 标称精度 数量 备注 全站仪 GTS332 2" 一台套 检验合格 e) 在所展地物特征点上建立DTM 模型计算表面积 2.2 其计算原理举列说明如下: 2.2.1 根据现场所采集坐标及高程数据计算其斜长。如: 点1:Y1=53414.280 X1=31421.880 Z1=39.555 点2:Y2=53399.610 X2=31407.540 Z2=37.000 点3:Y3=53414.070 X3=31397.870 Z3=39.504 (1)点1 与点2 水平距离计算 公式HD=√(X1-X2)2+(Y1-Y2)2 带入数据得 HD=√(31421.880-31407.540)2+(53414.280-53399.610)2 =20.51449488 米 (2)点1 与点2 高差计算 公式H= Z1- Z2 带入数据得 H=39.555-37.000=2.555 米 (3)点1 与点2 斜长计算 公式SD=√HD2+ H2 带入数据得 SD1-2=√20.514494882+2.5552=20.673 米 重复(1)(2)(3) 分别计算出 SD2-3 、SD3-1的斜距边长为 17.575 米和 24.011 ...
