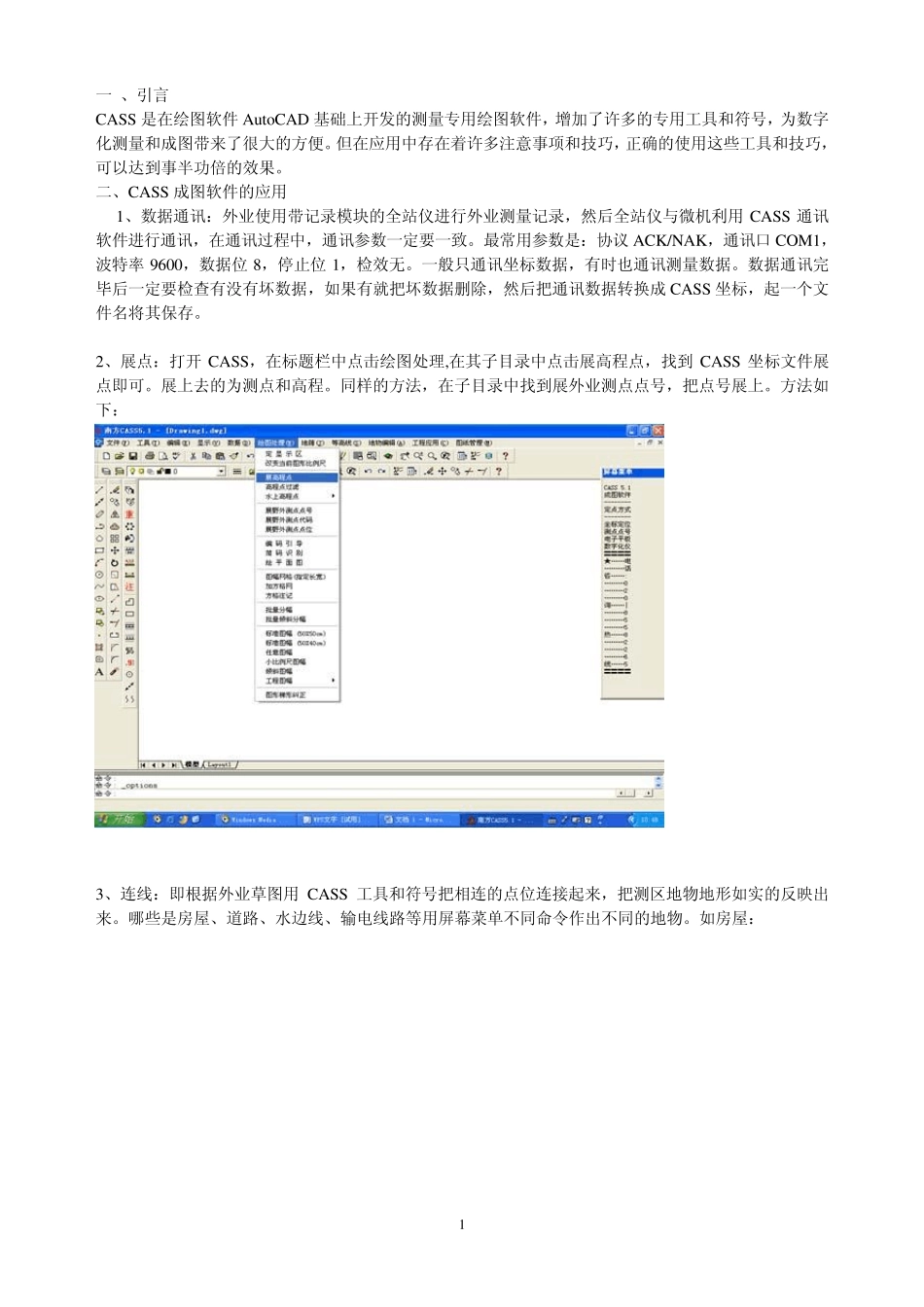

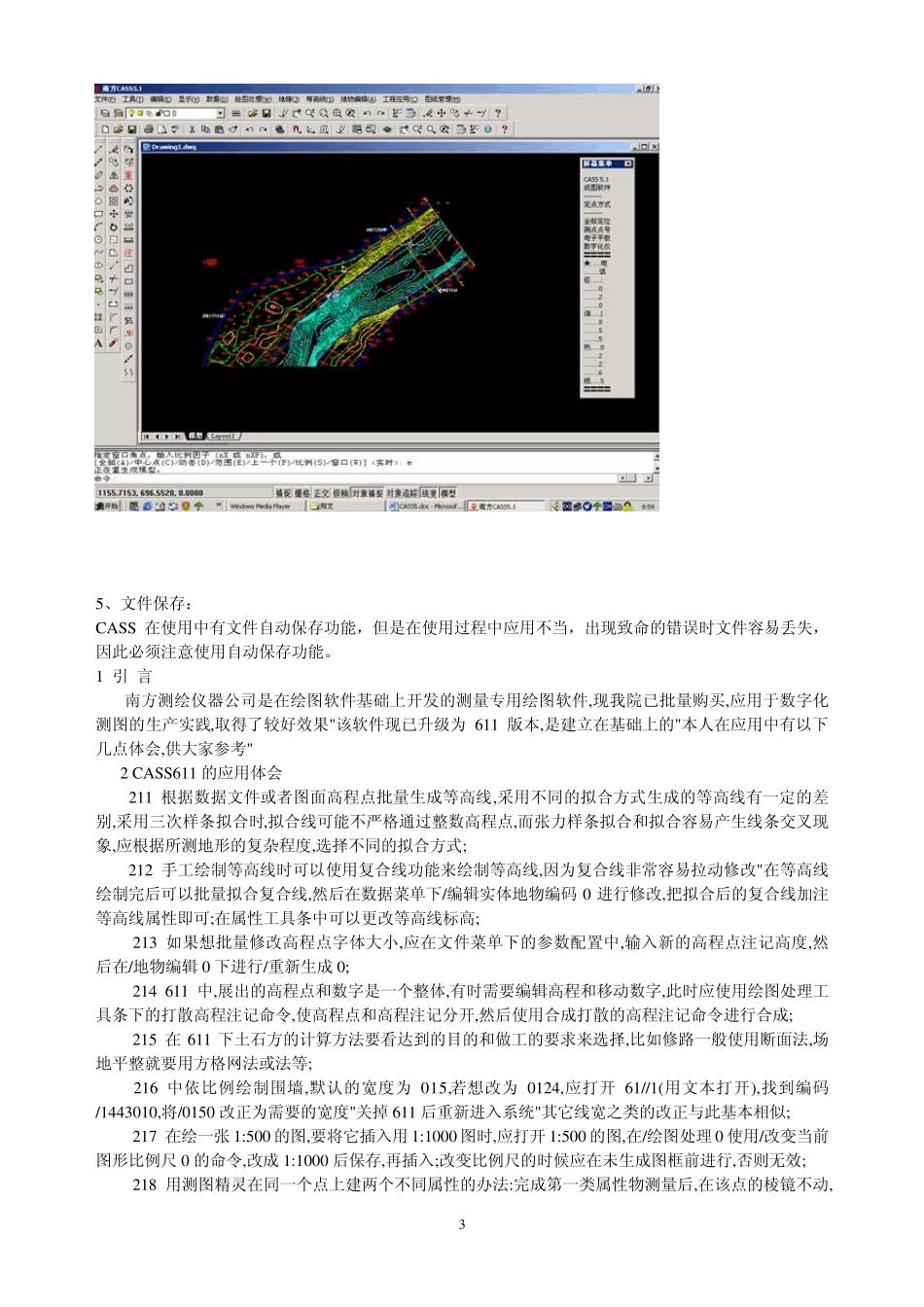

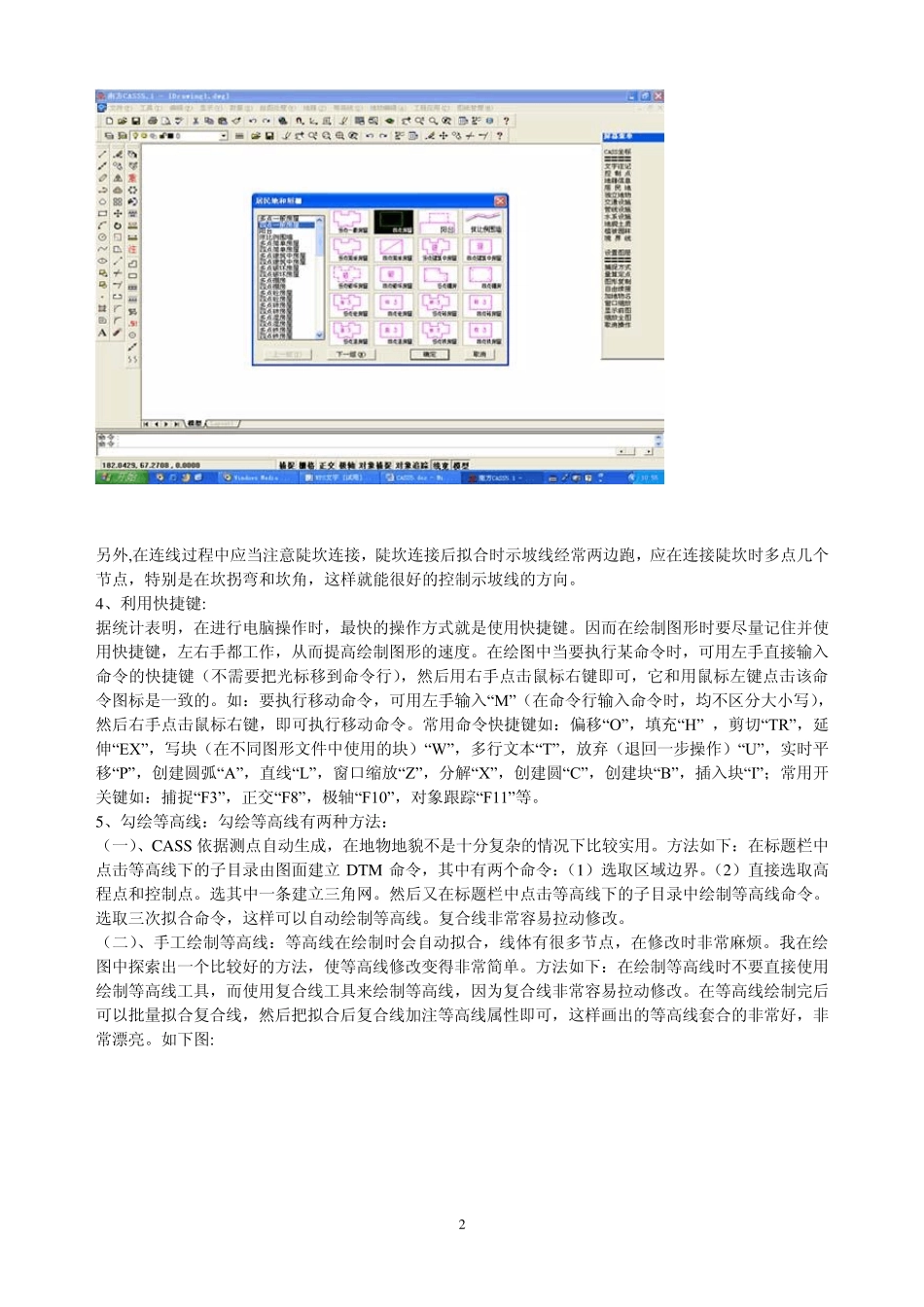

1 一 、引言 CASS 是在绘图软件 Au toCAD 基础上开发的测量专用绘图软件，增加了许多的专用工具和符号，为数字化测量和成图带来了很大的方便。但在应用中存在着许多注意事项和技巧，正确的使用这些工具和技巧，可以达到事半功倍的效果。 二、CASS 成图软件的应用 1、数据通讯：外业使用带记录模块的全站仪进行外业测量记录，然后全站仪与微机利用 CASS 通讯软件进行通讯，在通讯过程中，通讯参数一定要一致。最常用参数是：协议 ACK/NAK，通讯口 COM1，波特率 9600，数据位 8，停止位 1，检效无。一般只通讯坐标数据，有时也通讯测量数据。数据通讯完毕后一定要检查有没有坏数据，如果有就把坏数据删除，然后把通讯数据转换成 CASS 坐标，起一个文件名将其保存。 2、展点：打开 CASS，在标题栏中点击绘图处理,在其子目录中点击展高程点，找到 CASS 坐标文件展点即可。展上去的为测点和高程。同样的方法，在子目录中找到展外业测点点号，把点号展上。方法如下： 3、连线：即根据外业草图用 CASS 工具和符号把相连的点位连接起来，把测区地物地形如实的反映出来。哪些是房屋、道路、水边线、输电线路等用屏幕菜单不同命令作出不同的地物。如房屋： 2 另外,在连线过程中应当注意陡坎连接，陡坎连接后拟合时示坡线经常两边跑，应在连接陡坎时多点几个节点，特别是在坎拐弯和坎角，这样就能很好的控制示坡线的方向。 4、利用快捷键: 据统计表明，在进行电脑操作时，最快的操作方式就是使用快捷键。因而在绘制图形时要尽量记住并使用快捷键，左右手都工作，从而提高绘制图形的速度。在绘图中当要执行某命令时，可用左手直接输入命令的快捷键（不需要把光标移到命令行），然后用右手点击鼠标右键即可，它和用鼠标左键点击该命令图标是一致的。如：要执行移动命令，可用左手输入“M”（在命令行输入命令时，均不区分大小写），然后右手点击鼠标右键，即可执行移动命令。常用命令快捷键如：偏移“O”，填充“H” ，剪切“TR”，延伸“EX”，写块（在不同图形文件中使用的块）“W”，多行文本“T”，放弃（退回一步操作）“U”，实时平移“P”，创建圆弧“A”，直线“L”，窗口缩放“Z”，分解“X”，创建圆“C”，创建块“B”，插入块“I”；常用开关键如：捕捉“F3”，正交“F8”，极轴“F10”，对象跟踪“F11”等。 5、勾绘等高线：勾绘等高线有两种方法： （一）、CASS 依据测点自动生成，在地物地貌不是十分复杂的情...
