CAT6以及CAT6A系统万兆测试方法

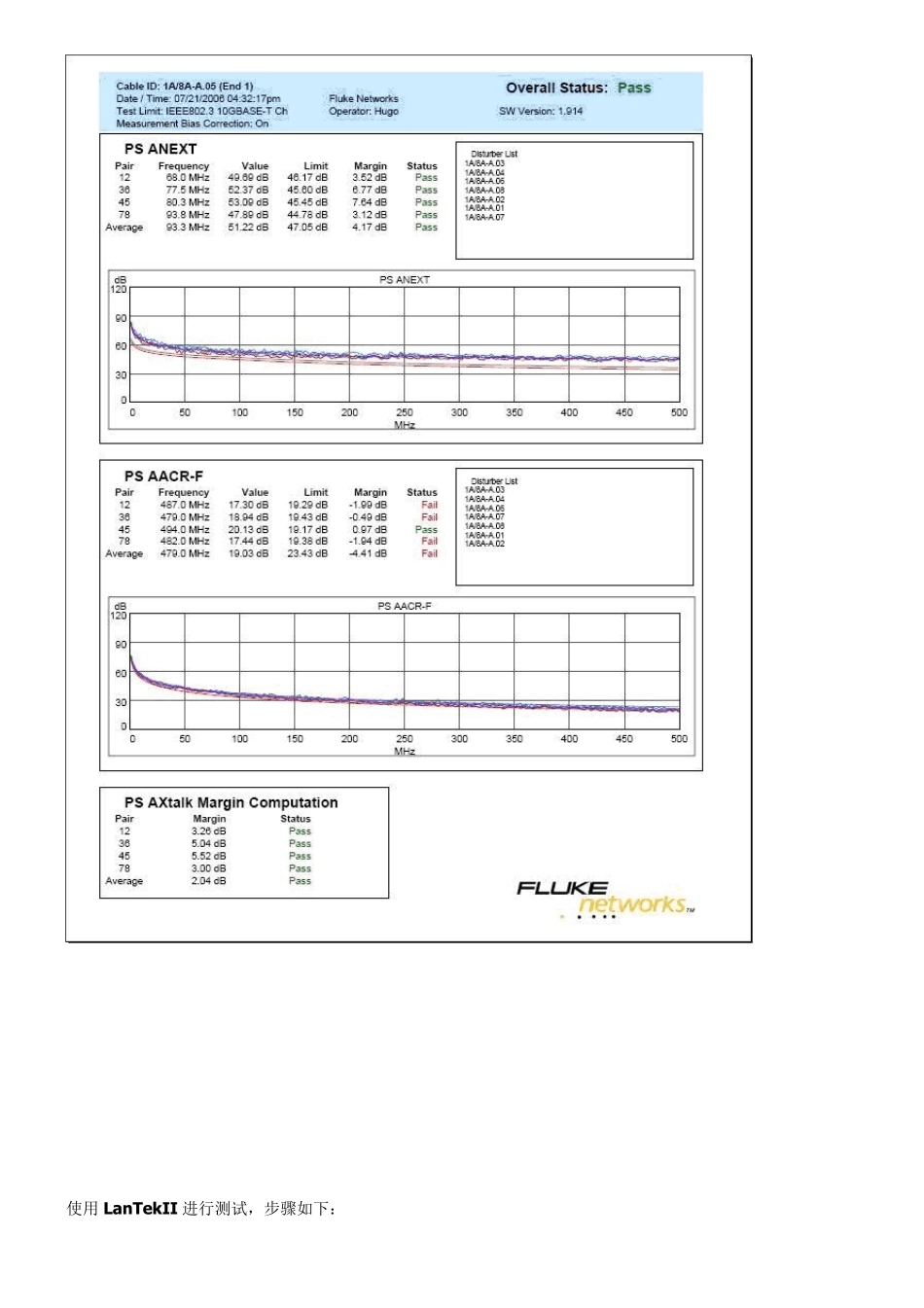

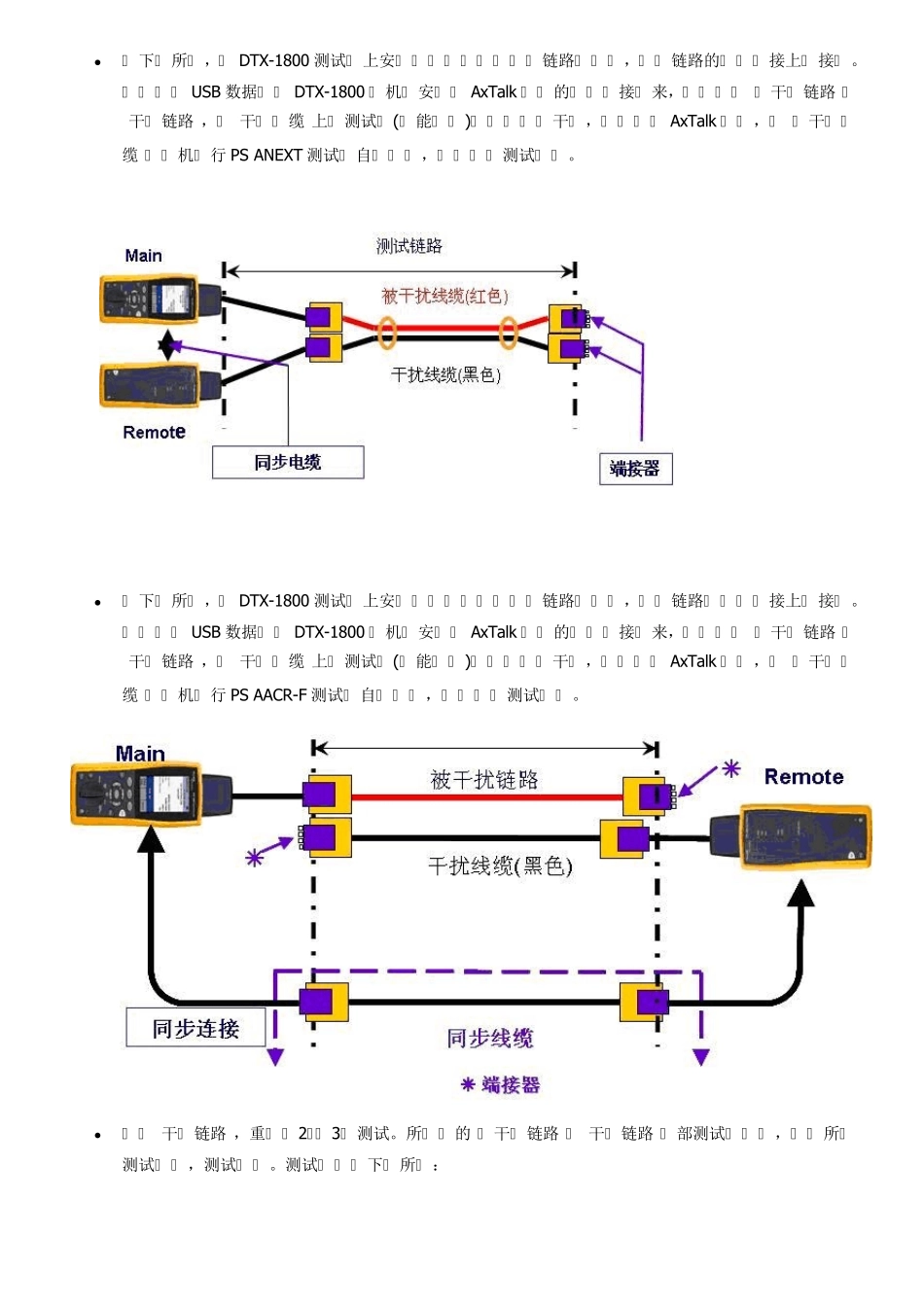

CAT6 和CAT6A 系统万兆测试方法介绍 自从 IEEE 于 2006 年 6 月批准 10GBASE-T 以来，铜缆上运行万兆越来越受到重视。许多大型的数据中心，企业，科研机构等均已部署了 CAT6 或 CAT6A 系统。但是他们面临的问题是：所部署的系统尤其是骨干链路能否从千兆升级到万兆？是否能够通过测试来判断是否支持 10Gb？安恒公司测试服务中心经常接到这样的客户询问。下面就介绍两种按 10GBASE-T 标准对 CAT6 和 CAT6A 系统进行测试的方法，来帮助大家解除疑惑。 在介绍测试方法前，让我们先了解一下 10G 以太网。10G 以太网对链路和测试设备有很高的要求： 第一，提升了测试频率。标准委员会经过仔细的理论分析，250MHz 的频率就很难支持传输 10Gbase-T 的速率。最初估算的 625MHz 的极限频率已被目前的 500MHz 所取代。 第二，由于频率的提高，线与线之间的干扰越来越严重，因此需要测试额外的参数，即外部串扰（Alien Crosstalk）。因此，测试设备必须支持线外串扰测试。 第三，测试设备的精度也随之变化了，10G 以太网链路测试需要使用 CAT 6A/ISO CLASS EA 系统（或更高布线系统），因此测试仪精度应为 IIIe。实际上，符合 IV 级精度的测试仪表都满足测量 CAT 6A/ISO CLASS EA 的测试要求。 第四，为了在现有的 CAT6 链路上运行 10G，美国 TIA/EIA 组织制定的技术公告 TSB155 (Technical Service Bulletin)，定义如何测试已安装的 6 类链路的 10G 应用性能。与之非常类似的是 ISO/IEC 的技术报告 TR24750（Technical Report），针对已安装的 CLASS E 级链路测试 10G 性能。TSB-155 定义了在 6 类系统上运行 10G以太网的一些关键因素有：（1）支持 10G 以太网的通道模型长度为 37m；（2）线外串扰测试合格的 37m-55m通道，可支持 10G 以太网；（3）线外串扰余量不足的 55m-100m 通道，使用缓解技术后可支持 10G 以太网。上述指导实际表明，很多因素决定 6 类系统能否支持 10G 以太网。37m 以下的短距离通道，可以支持但不绝对保证；任何大于 37m 的通道都需测试线外串扰；当有问题时需采用缓解措施，以改善线外串扰的影响。 根据标准的要求，满足 10G 以太网链路的测试设备必须满足：（1）精度在 IIIe 以上；（2）测试频率最少能够达到 500MHz；（3）除能测试基本参数（如接线图，长度，时延，时延偏离，衰减，近端串扰，回波损耗，综合近端串扰，等...
