CATIA基本操作教程

CATIA基本操作教程_第1页
1/33

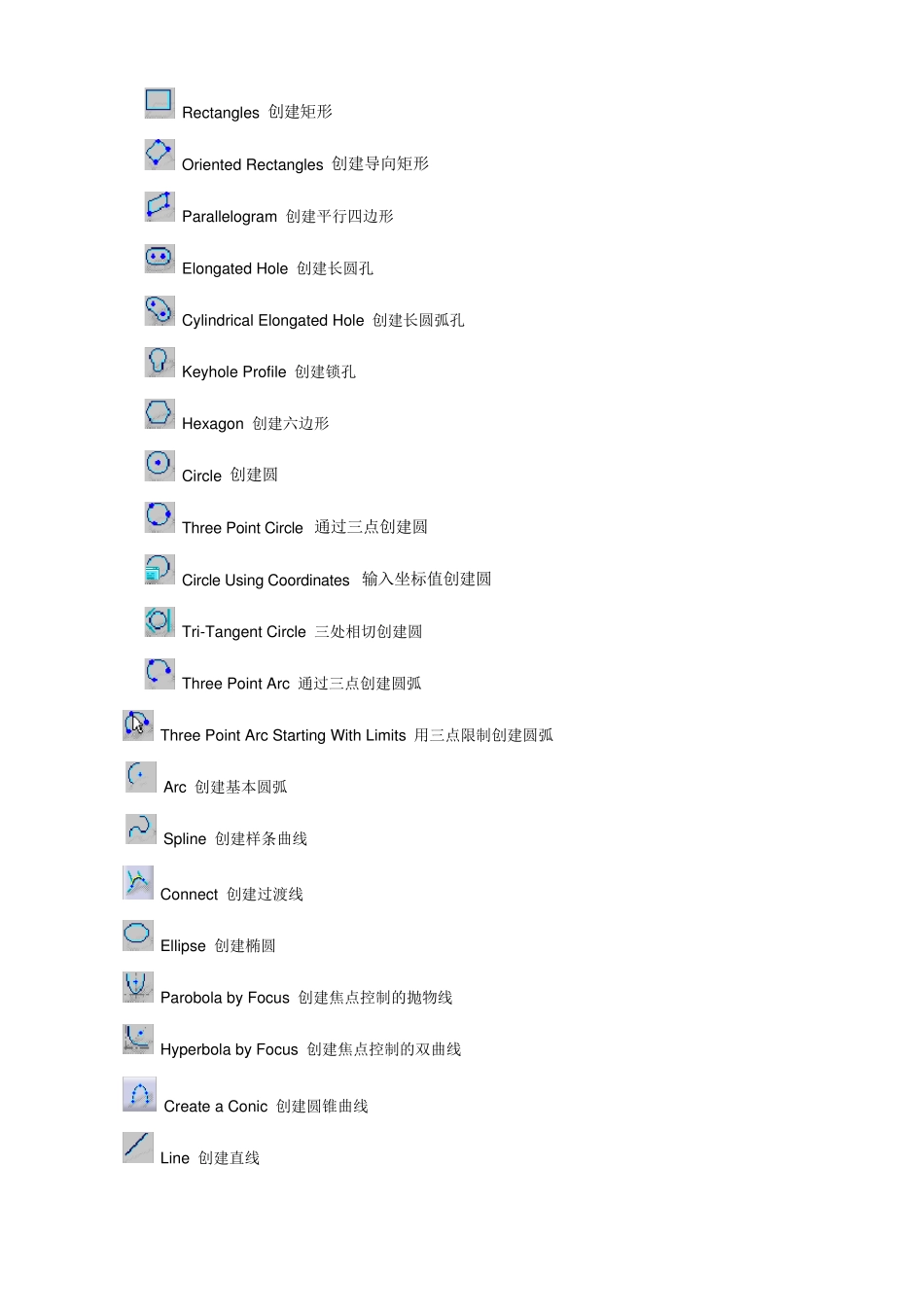

CATIA基本操作教程_第2页
2/33
CATIA基本操作教程_第3页
3/33
CATIA 基本操作教程 1 产品介绍 CATIA V5草绘(SKETCHER)功能做为三维实体设计与三维曲面设计的基础,在三维零件设计的同时提供了一个强大的辅助二维线框工作环境,在CATIA V5的各个产品中都得到了广泛的应用。 CATIA V5草绘(SKETCHER)功能为设计者提供了快捷精确的二维线框设计手段。使用草绘(SKETCHER)在构造二维线框的同时可以对这些几何图形产生约束,一旦需要可随时对其进行编辑,以获得任何所需的二维线框。 2 图标功能介绍(基本概念、基本界面介绍) CATIA V5的草绘设计模块由如下图标菜单组成:约束菜单(Constraint)、轮廓创建菜单(Profile)、几何操作菜单(Operations)以及工具栏等界面图标。 2.1 用户界面图标 Start a Sketch 创建草绘 Leave Sketcher Workbench 退出草绘空间 Snap to Point 自动捕捉格珊点 Stand or Construction 创建参考元素或标准元素 Geometrical constraints 创建几何约束 Dimensional constraints 创建尺寸约束 Cutting the Part by the Sketch Plane 通过草绘平面切零件 2.2 轮廓创建(Profile) 轮廓创建命令用来直接构造二维轮廓,命令如下所示: Profile 创建直线和圆组成的轮廓 Line 创建直线 Tangent Arc 创建相切圆弧 Three Point Arc 创建三点圆弧 Rectangles 创建矩形 Oriented Rectangles 创建导向矩形 Parallelogram 创建平行四边形 Elongated Hole 创建长圆孔 Cylindrical Elongated Hole 创建长圆弧孔 Keyhole Profile 创建锁孔 Hexagon 创建六边形 Circle 创建圆 Three Point Circle 通过三点创建圆 Circle Using Coordinates 输入坐标值创建圆 Tri-Tangent Circle 三处相切创建圆 Three Point Arc 通过三点创建圆弧 Three Point Arc Starting With Limits 用三点限制创建圆弧 Arc 创建基本圆弧 Spline 创建样条曲线 Connect 创建过渡线 Ellipse 创建椭圆 Parobola by Focus 创建焦点控制的抛物线 Hyperbola by Focus 创建焦点控制的双曲线 Create a Conic 创建圆锥曲线 Line 创建直线 Infinite Line 创建无限长直线 Bi-Tangent Line 创建双切线 Bisecting Line 创建角分线 Axis 创建轴 Point by Clicking 创建点 Points by Using Coordinates 创建坐标点 Equidistant Points 创建等距点 Intersection Point 创建交点 Projecti...
