Catia学习笔记

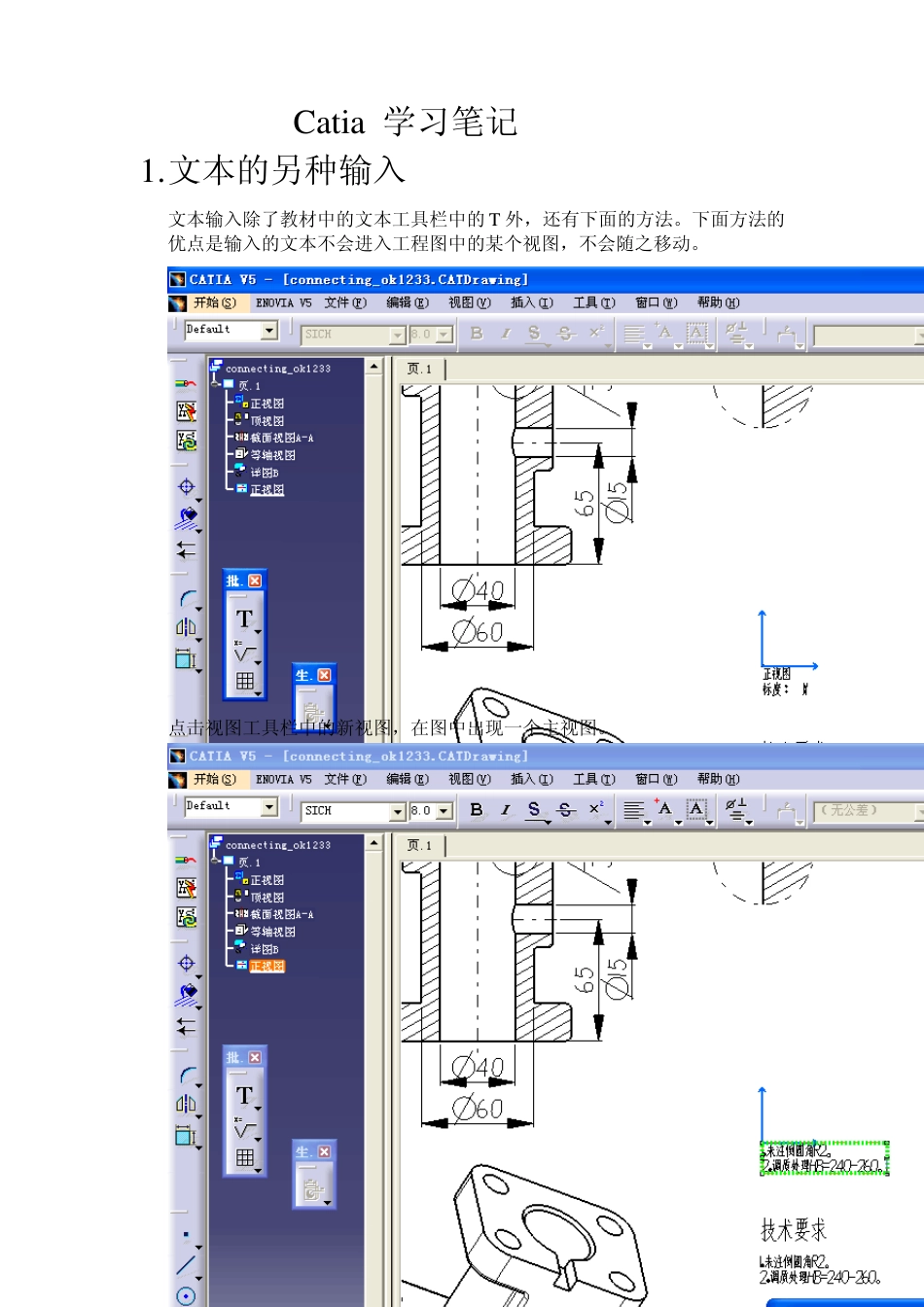

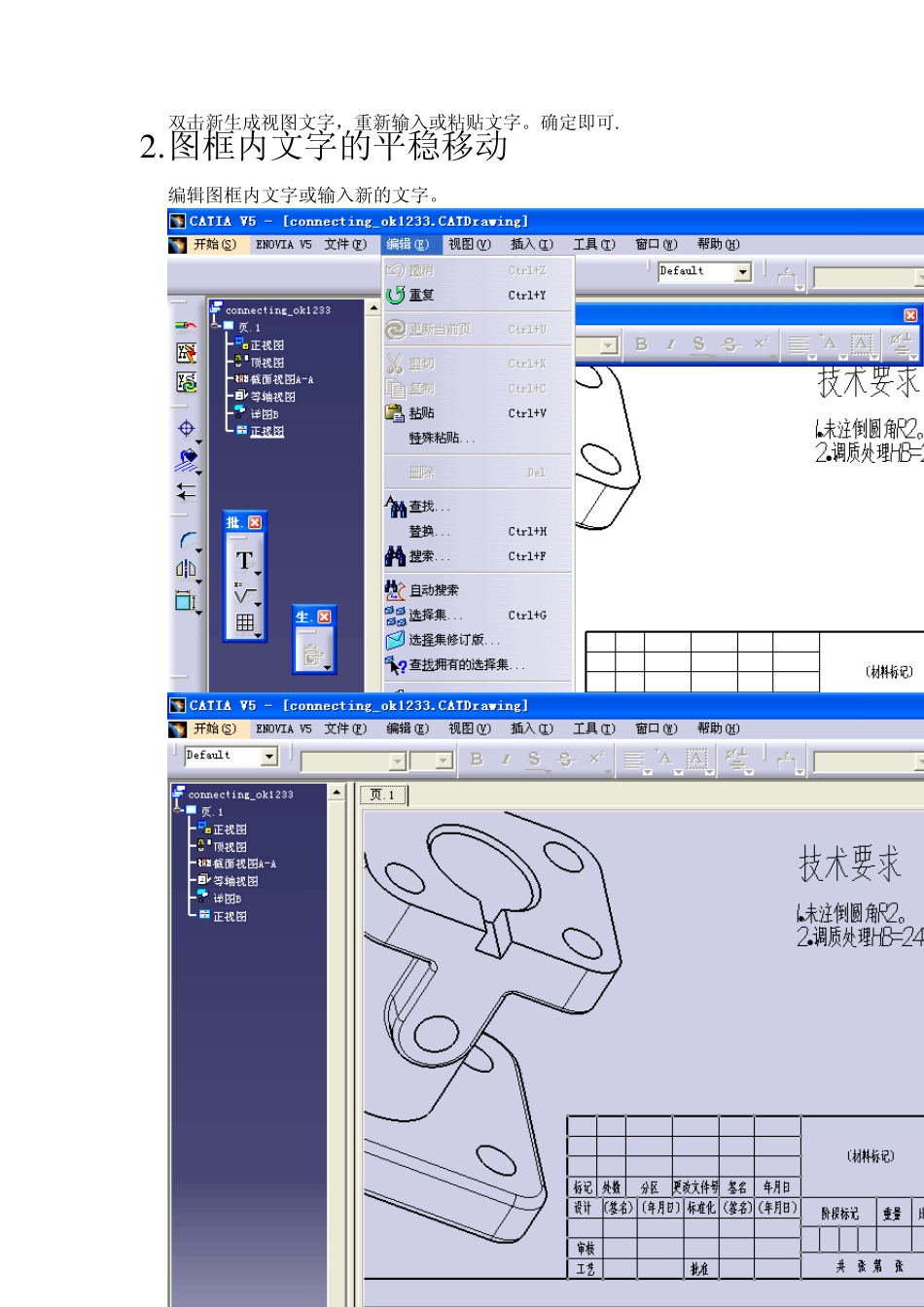

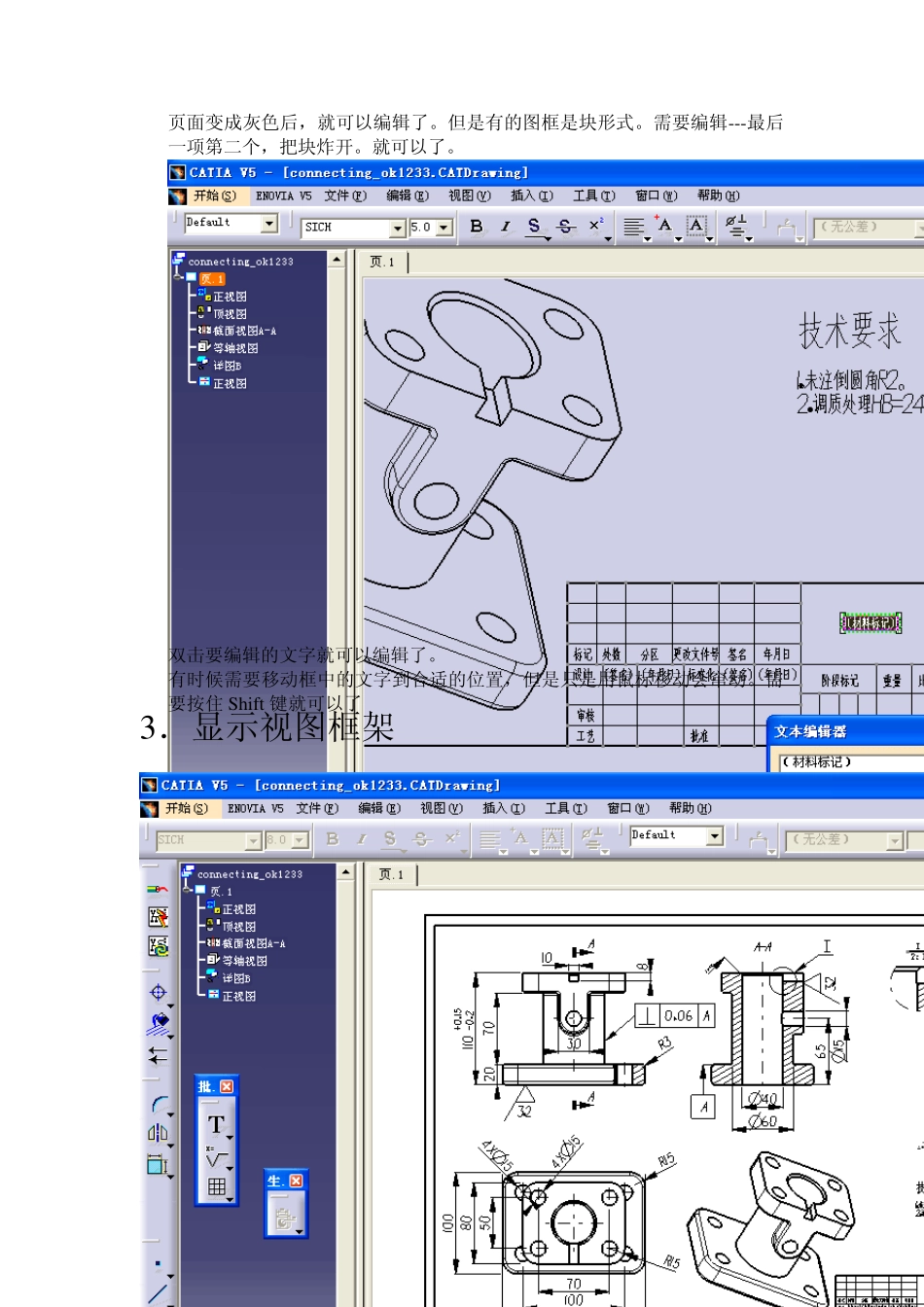

Catia 学习笔记 1. 文本的另种输入 文本输入除了教材中的文本工具栏中的T 外，还有下面的方法。下面方法的优点是输入的文本不会进入工程图中的某个视图，不会随之移动。 点击视图工具栏中的新视图，在图中出现一个主视图。 双击新生成视图文字，重新输入或粘贴文字。确定即可. 2 . 图框内文字的平稳移动 编辑图框内文字或输入新的文字。 页面变成灰色后，就可以编辑了。但是有的图框是块形式。需要编辑---最后一项第二个，把块炸开。就可以了。 双击要编辑的文字就可以编辑了。 有时候需要移动框中的文字到合适的位置，但是只是用鼠标移动会窜动。需要按住 Shift键就可以了 3．显示视图框架 工具-显示为每个视图所指定的视图框架。 上图中只有两个视图有框架。什么原因呢？原因是其它的视图的属性中设置了不显示图框。见下图。 上图所示，属性中的可视化设置中没有选中显示视图框架 如果视图很多。也可以选中所需要的视图（CTRL+ 为非连续选取。SHIFT+ 选中第一个和最后一个即可选中范围内的所有视图。然后右键 –属性-- 属性中的可视化设置中 选中显示视图框架 上图中把显示去掉后。见下图 备注：属性— 更多 打开后共有两个视图选项 3 . 连续尺寸标注中的问题 连续尺寸主要是指 中的链式尺寸；累计尺寸，栈式尺寸等 本图用链式尺寸标注的，为了说明问题标注放大，但是在实际工作中出现这种问题如何解决呢？ （1 ） 方法： 选中尺寸。右键 –属性 –值 把值方向的位置改为内部 （2 ） 方法： 4 . 公差标注的方法 下面为两种常用公差的标注方法 （1 ） 下面的公差标注方法为 尺寸属性里面选中公差类型设置TOL-1.0。 文本属性 选中 αCATIA Symbol 5 . 隐藏视图比例 视图比列修改后才能生效，在生成视图后修改工具—选项里面的内容对已生成视图没有作用，只影响后面的视图。相关修改见下图 视图名称 缩放系数 视图轴在当前视图中显示 6 ．工程图中符号的添加 下面介绍在工程图中注释部分的符号的添加 这部分内容全部在文本属性里面. 7 ．工程图中字体1 8 0 翻转 工程图中的模板需要这样的字。 倒立的1 2 3 4 5 6 的作法： 注意下面的设置 固定角度 -1 8 0 无翻转 然后应用，确定即可 8 .工程图中的格式刷 工程图中有时候需要规定的数字格式，需要格式刷 步骤是：（1 ）先确定一个正确的 （2） 双击格式刷，先点要刷新的数据，再点击正确的。一次刷...
