CATIA汽车线束布线演示

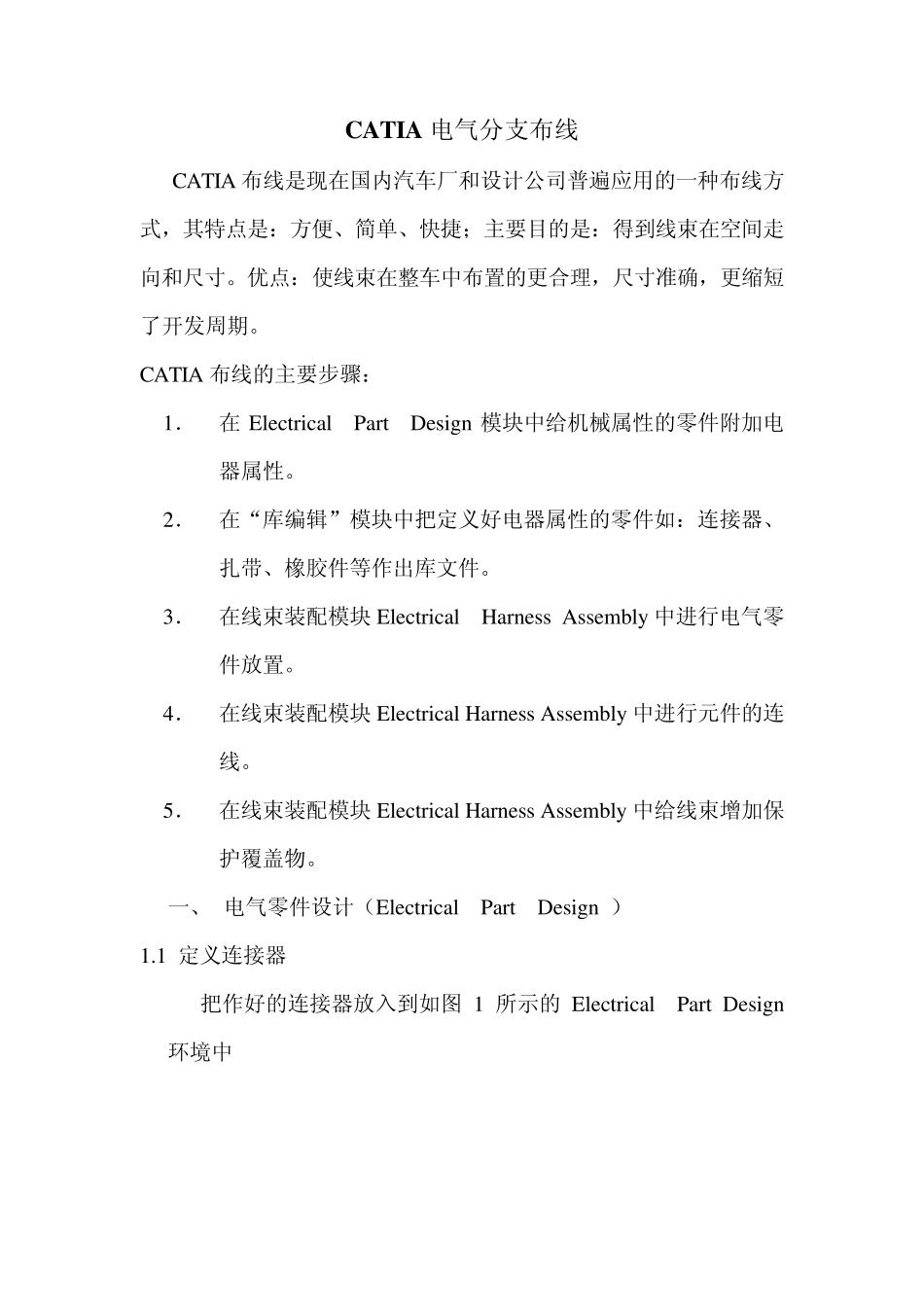

CAT IA 电气分支布线 CATIA 布线是现在国内汽车厂和设计公司普遍应用的一种布线方式，其特点是：方便、简单、快捷；主要目的是：得到线束在空间走向和尺寸。优点：使线束在整车中布置的更合理，尺寸准确，更缩短了开发周期。 CATIA 布线的主要步骤： 1． 在Electrical Part Design 模块中给机械属性的零件附加电器属性。 2． 在“库编辑”模块中把定义好电器属性的零件如：连接器、扎带、橡胶件等作出库文件。 3． 在线束装配模块Electrical Harness Assembly 中进行电气零件放置。 4． 在线束装配模块Electrical Harness Assembly 中进行元件的连线。 5． 在线束装配模块Electrical Harness Assembly 中给线束增加保护覆盖物。 一、 电气零件设计（Electrical Part Design ） 1.1 定义连接器 把作好的连接器放入到如图 1 所示的Electrical Part Design 环境中 然后选中零件并点击出现如图2 的对话框 可以在零部件号中输入连接器的型号如：DJ7015-6.3-21 在Nu mber of Terminations中输入连接器的针脚树（孔位数），点击“确定”就给此连接器加上了电器属性。 加完电气属性后就可以给零件增加电气连接点,这需要在做完连接器的机械零件后用工具在零件尾部进线端中心处做进如图3的虚拟点 图 1 图 2 作完点之后选择中连接器点击给护套增加线束段的连接点并进入到该命令对话框如图4 所示 在Representation 中选择图3 中的点，Point也选则图3 中的点，Initial Condition 选择图4 中成高亮的面（连接器尾部的端面）。 图 3 图 4 1.2 定义扎带、橡胶等支撑物 做好扎带的时候就用作好扎带任意一个端面的中心点如图 5 进入 Electrical Part Design 中点击进入该命令对话框如图 5。first plan definition 中的 point选择做在扎带上的点，plan 则选择点所在的扎带上的平面（扎带有 2 个面）。Second plan definition 则选择与第一个面对应的面。 橡胶件的定义和扎带一样。（注意要在进线端做虚拟点）。 1.3 定义外附保护物 依次打开文件—新建—Part—确定，就新建了一个零件文件。然后进入 Electrical Part Design 环境中，选中树结构上的 Part5程高亮状态如图 6，再点击出现如图 6 的对话框 图 5 在Ty pe 里可以选择保护物的类型，有管类和胶带2 种可以选用如图6 是管的定义，可以定义inner diameter(内径)、inner section(内部截面)、thickne...
