CAXA制造工程师自动编程概述

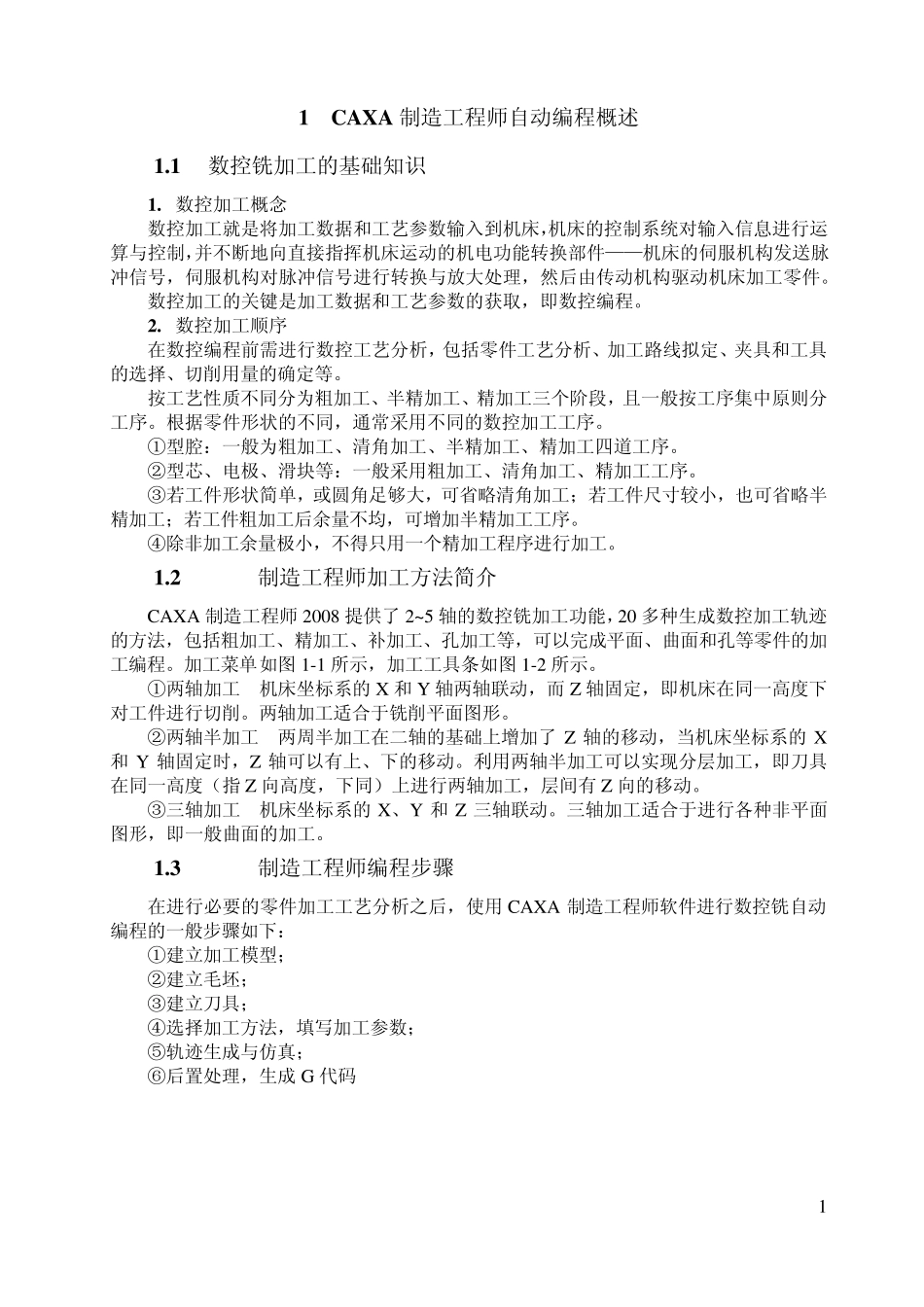

CAXA制造工程师自动编程概述_第1页
1/39
CAXA制造工程师自动编程概述_第2页
2/39
CAXA制造工程师自动编程概述_第3页
3/39
1 1 C A X A 制造工程师自动编程概述 1.1 数控铣加工的基础知识 1. 数控加工概念 数控加工就是将加工数据和工艺参数输入到机床,机床的控制系统对输入信息进行运算与控制,并不断地向直接指挥机床运动的机电功能转换部件——机床的伺服机构发送脉冲信号,伺服机构对脉冲信号进行转换与放大处理,然后由传动机构驱动机床加工零件。 数控加工的关键是加工数据和工艺参数的获取,即数控编程。 2. 数控加工顺序 在数控编程前需进行数控工艺分析,包括零件工艺分析、加工路线拟定、夹具和工具的选择、切削用量的确定等。 按工艺性质不同分为粗加工、半精加工、精加工三个阶段,且一般按工序集中原则分工序。根据零件形状的不同,通常采用不同的数控加工工序。 ①型腔:一般为粗加工、清角加工、半精加工、精加工四道工序。 ②型芯、电极、滑块等:一般采用粗加工、清角加工、精加工工序。 ③若工件形状简单,或圆角足够大,可省略清角加工;若工件尺寸较小,也可省略半精加工;若工件粗加工后余量不均,可增加半精加工工序。 ④除非加工余量极小,不得只用一个精加工程序进行加工。 1.2 CAXA制造工程师加工方法简介 CAXA 制造工程师2008 提供了 2~5 轴的数控铣加工功能,20 多种生成数控加工轨迹的方法,包括粗加工、精加工、补加工、孔加工等,可以完成平面、曲面和孔等零件的加工编程。加工菜单如图 1-1 所示,加工工具条如图 1-2 所示。 ①两轴加工 机床坐标系的X 和Y 轴两轴联动,而 Z 轴固定,即机床在同一高度下对工件进行切削。两轴加工适合于铣削平面图形。 ②两轴半加工 两周半加工在二轴的基础上增加了 Z 轴的移动,当机床坐标系的X和Y 轴固定时,Z 轴可以有上、下的移动。利用两轴半加工可以实现分层加工,即刀具在同一高度(指Z 向高度,下同)上进行两轴加工,层间有 Z 向的移动。 ③三轴加工 机床坐标系的X、Y 和Z 三轴联动。三轴加工适合于进行各种非平面图形,即一般曲面的加工。 1.3 CAXA制造工程师编程步骤 在进行必要的零件加工工艺分析之后,使用 CAXA 制造工程师软件进行数控铣自动编程的一般步骤如下: ①建立加工模型; ②建立毛坯; ③建立刀具; ④选择加工方法,填写加工参数; ⑤轨迹生成与仿真; ⑥后置处理,生成 G 代码 2 图1 -1 加工菜单 图1 -2 加工工具条 1.4 C A X A 制造工程师加工管理窗口 在绘图区的左侧,单击【加工管理】标签,...
