CAXA实体设计手册原厂教程第9章板金设计

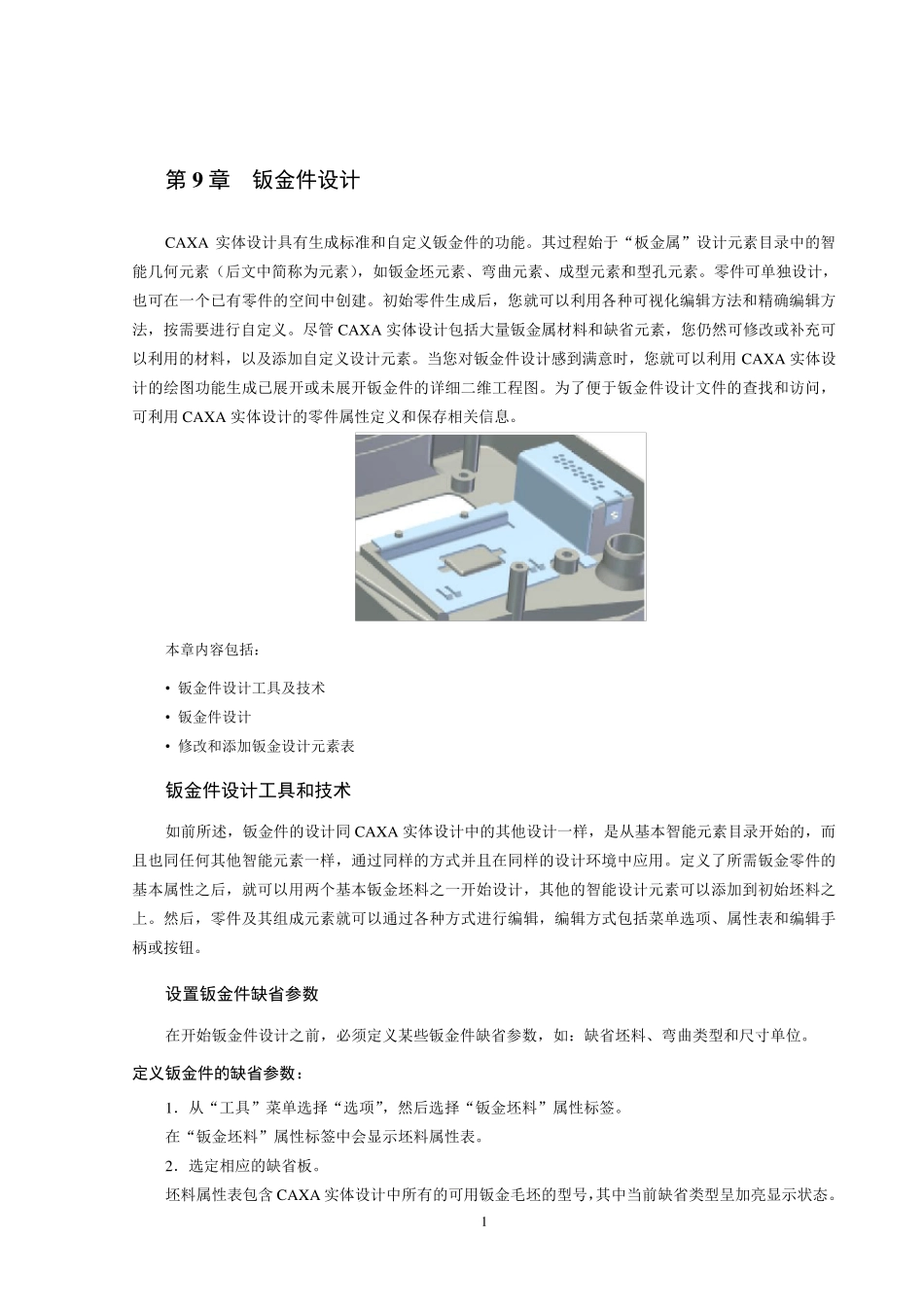

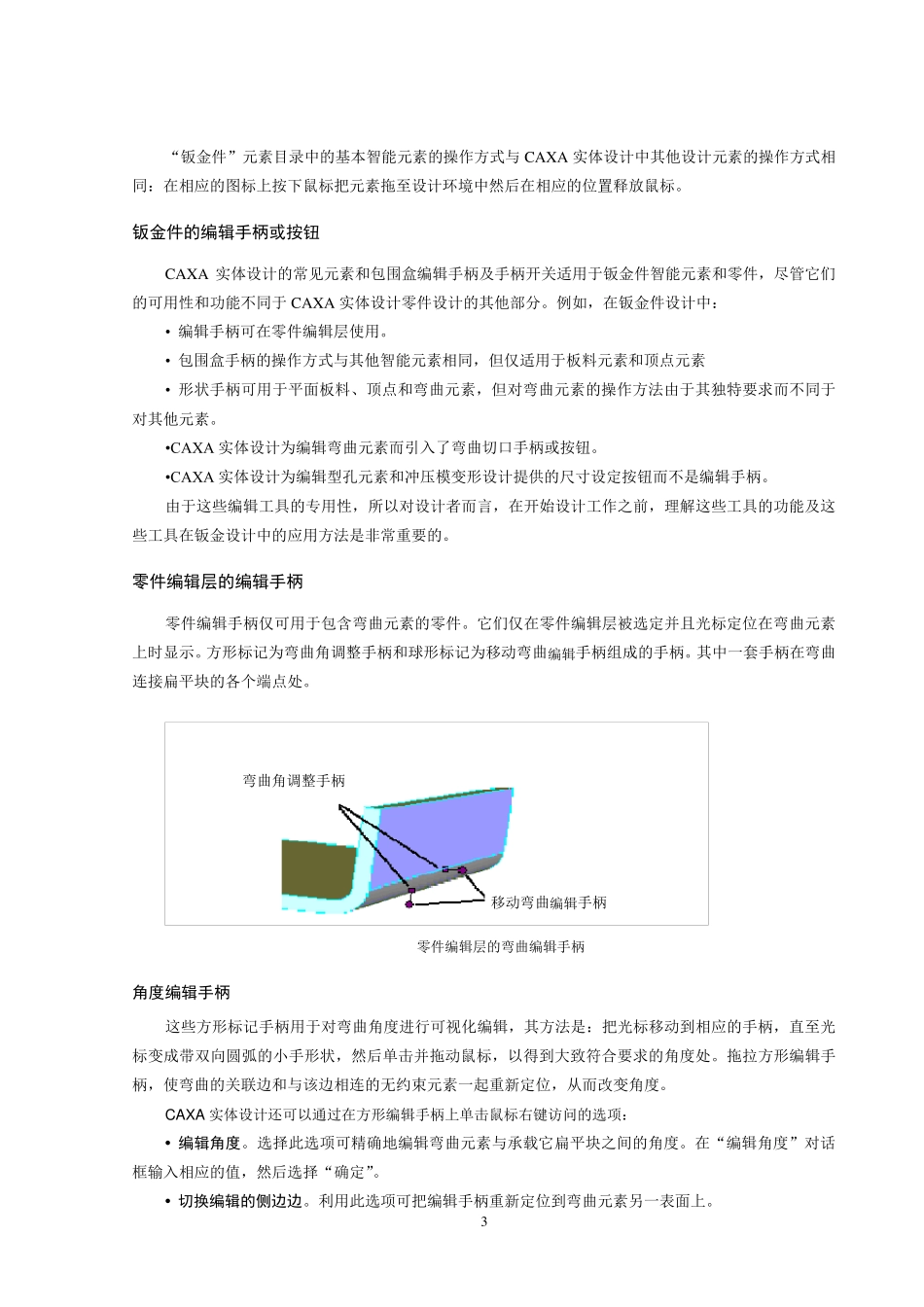

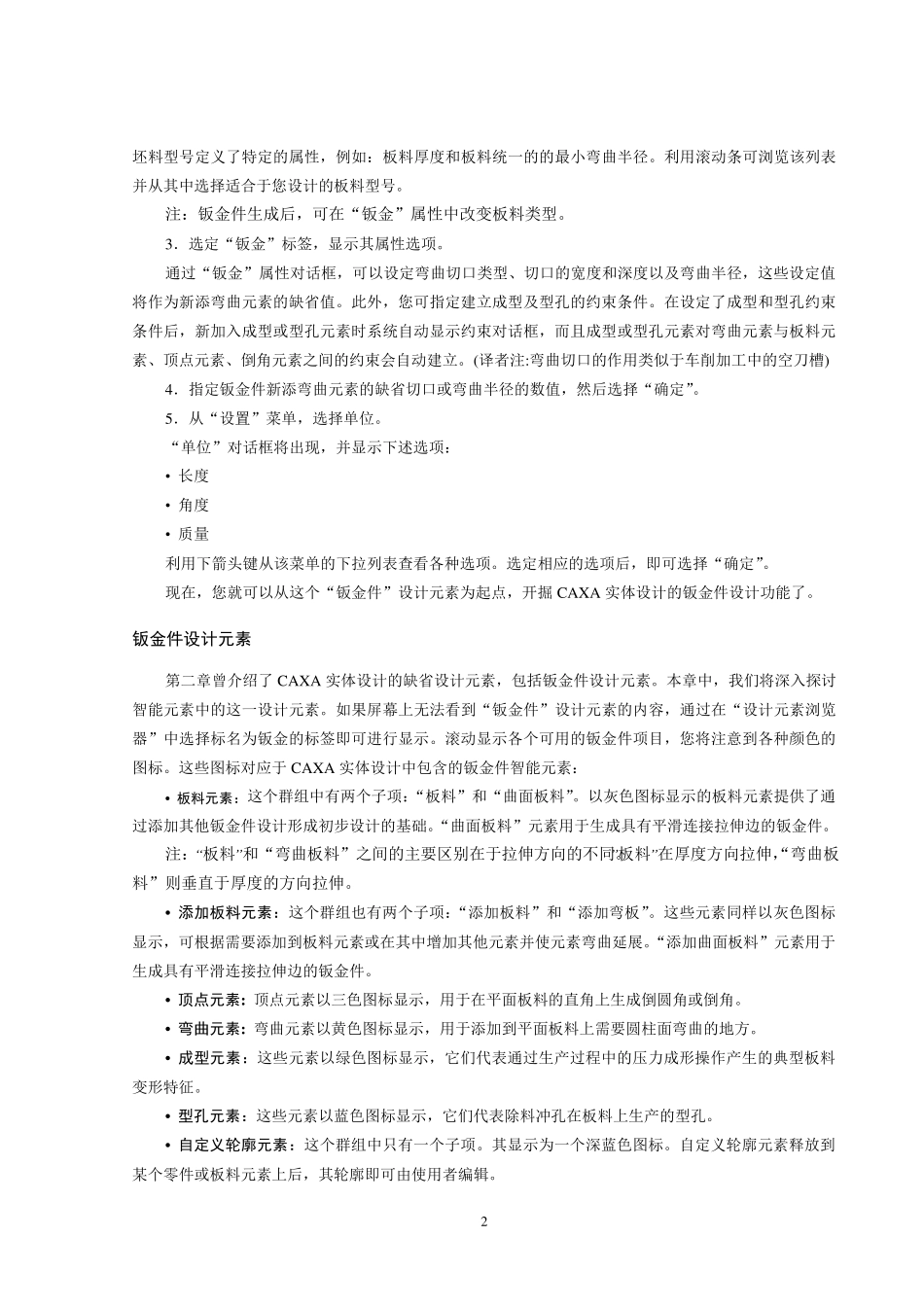

1 第9 章 钣金件设计 CAXA 实体设计具有生成标准和自定义钣金件的功能。其过程始于“板金属”设计元素目录中的智能几何元素（后文中简称为元素），如钣金坯元素、弯曲元素、成型元素和型孔元素。零件可单独设计，也可在一个已有零件的空间中创建。初始零件生成后，您就可以利用各种可视化编辑方法和精确编辑方法，按需要进行自定义。尽管 CAXA 实体设计包括大量钣金属材料和缺省元素，您仍然可修改或补充可以利用的材料，以及添加自定义设计元素。当您对钣金件设计感到满意时，您就可以利用 CAXA 实体设计的绘图功能生成已展开或未展开钣金件的详细二维工程图。为了便于钣金件设计文件的查找和访问，可利用 CAXA 实体设计的零件属性定义和保存相关信息。 本章内容包括： • 钣金件设计工具及技术 • 钣金件设计 • 修改和添加钣金设计元素表 钣金件设计工具和技术 如前所述，钣金件的设计同 CAXA 实体设计中的其他设计一样，是从基本智能元素目录开始的，而且也同任何其他智能元素一样，通过同样的方式并且在同样的设计环境中应用。定义了所需钣金零件的基本属性之后，就可以用两个基本钣金坯料之一开始设计，其他的智能设计元素可以添加到初始坯料之上。然后，零件及其组成元素就可以通过各种方式进行编辑，编辑方式包括菜单选项、属性表和编辑手柄或按钮。 设置钣金件缺省参数 在开始钣金件设计之前，必须定义某些钣金件缺省参数，如：缺省坯料、弯曲类型和尺寸单位。 定义钣金件的缺省参数： 1．从“工具”菜单选择“选项”，然后选择“钣金坯料”属性标签。 在“钣金坯料”属性标签中会显示坯料属性表。 2．选定相应的缺省板。 坯料属性表包含 CAXA 实体设计中所有的可用钣金毛坯的型号，其中当前缺省类型呈加亮显示状态。 2 坯料型号定义了特定的属性，例如：板料厚度和板料统一的的最小弯曲半径。利用滚动条可浏览该列表并从其中选择适合于您设计的板料型号。 注：钣金件生成后，可在“钣金”属性中改变板料类型。 3．选定“钣金”标签，显示其属性选项。 通过“钣金”属性对话框，可以设定弯曲切口类型、切口的宽度和深度以及弯曲半径，这些设定值将作为新添弯曲元素的缺省值。此外，您可指定建立成型及型孔的约束条件。在设定了成型和型孔约束条件后，新加入成型或型孔元素时系统自动显示约束对话框，而且成型或型孔元素对弯曲元素与板料元素、顶点元素、倒角元素之间的约束会自动建立。(译者注:弯曲...
