CAXA数控车教程

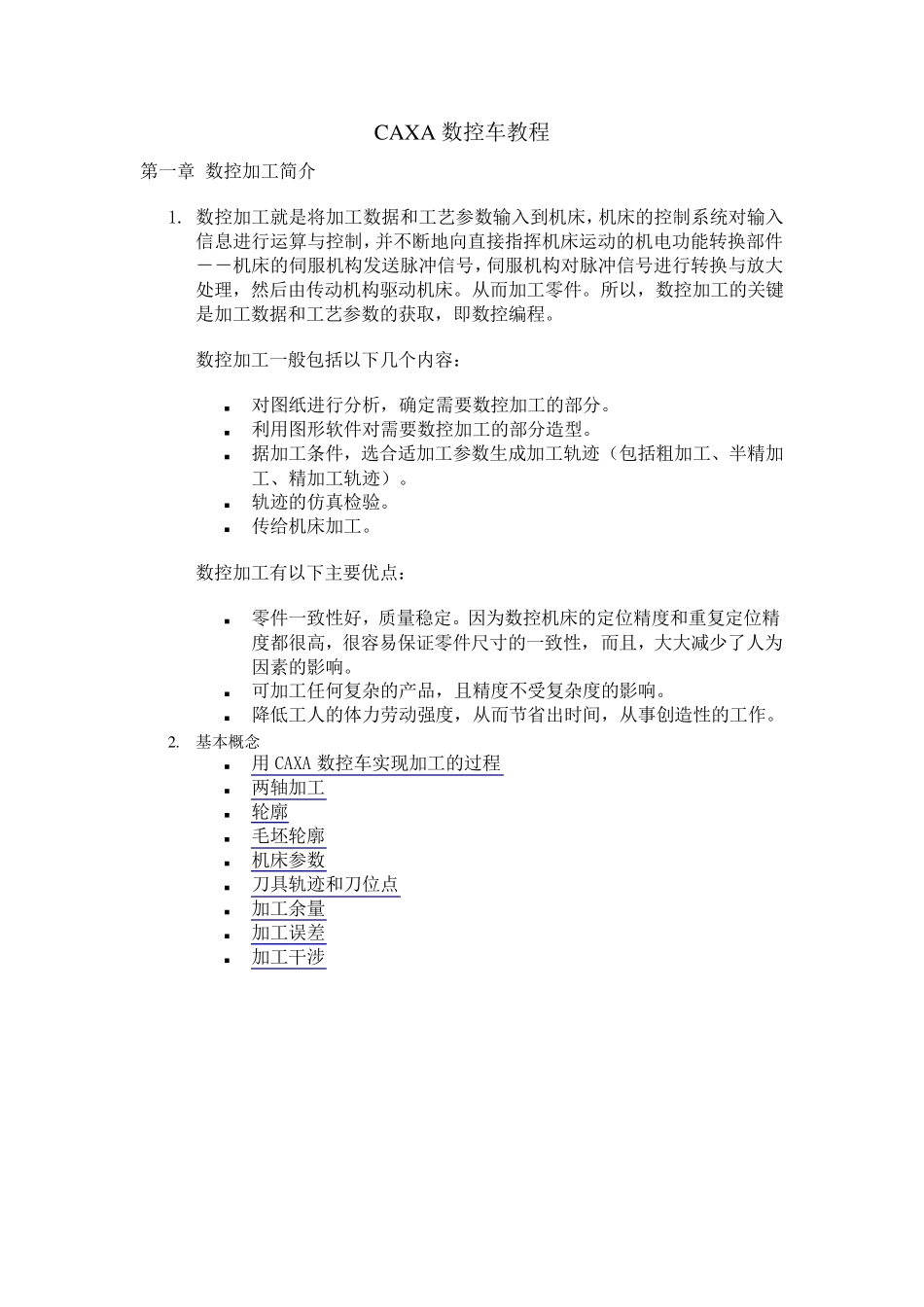

CAXA数控车教程_第1页
1/59

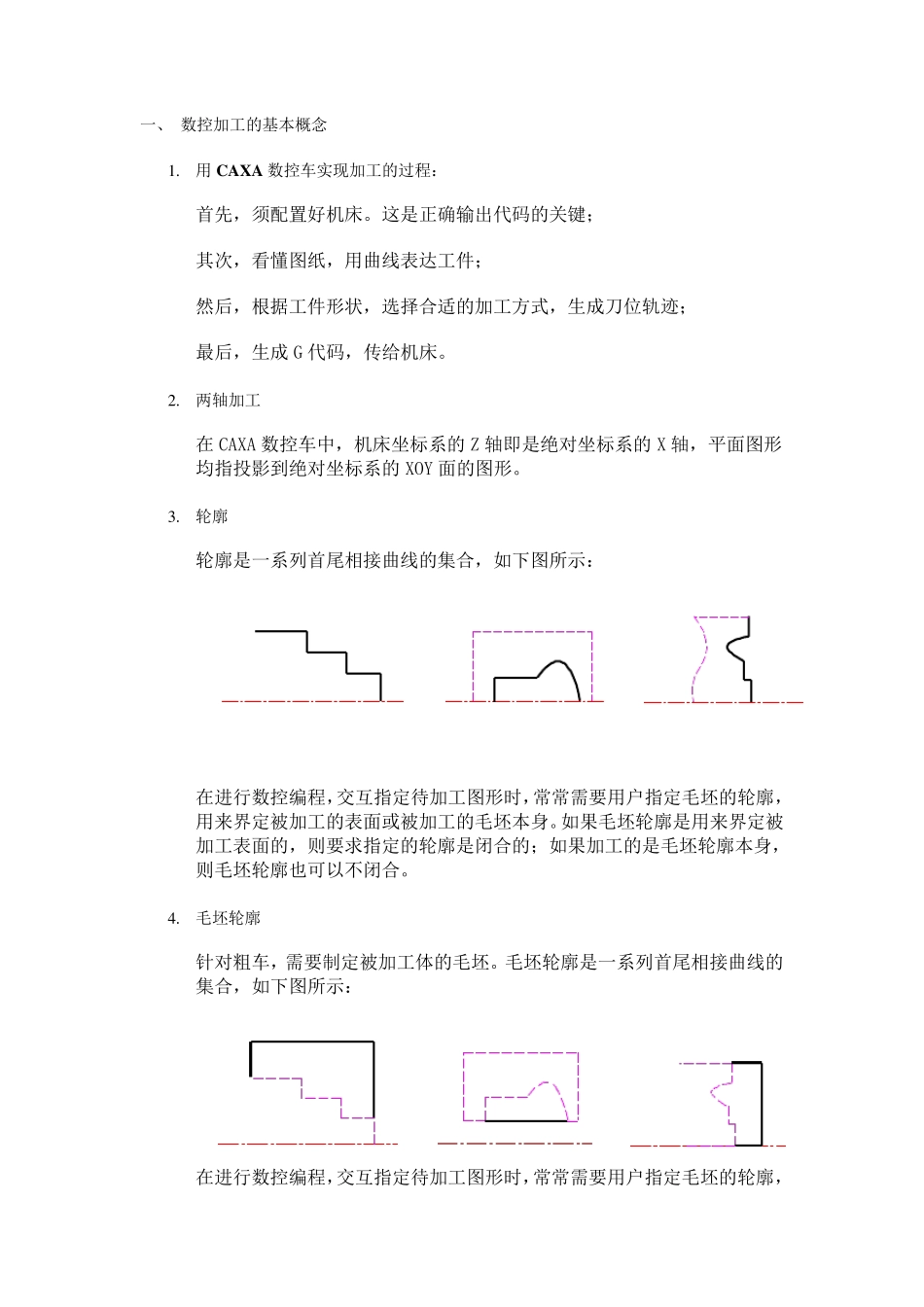

CAXA数控车教程_第2页
2/59

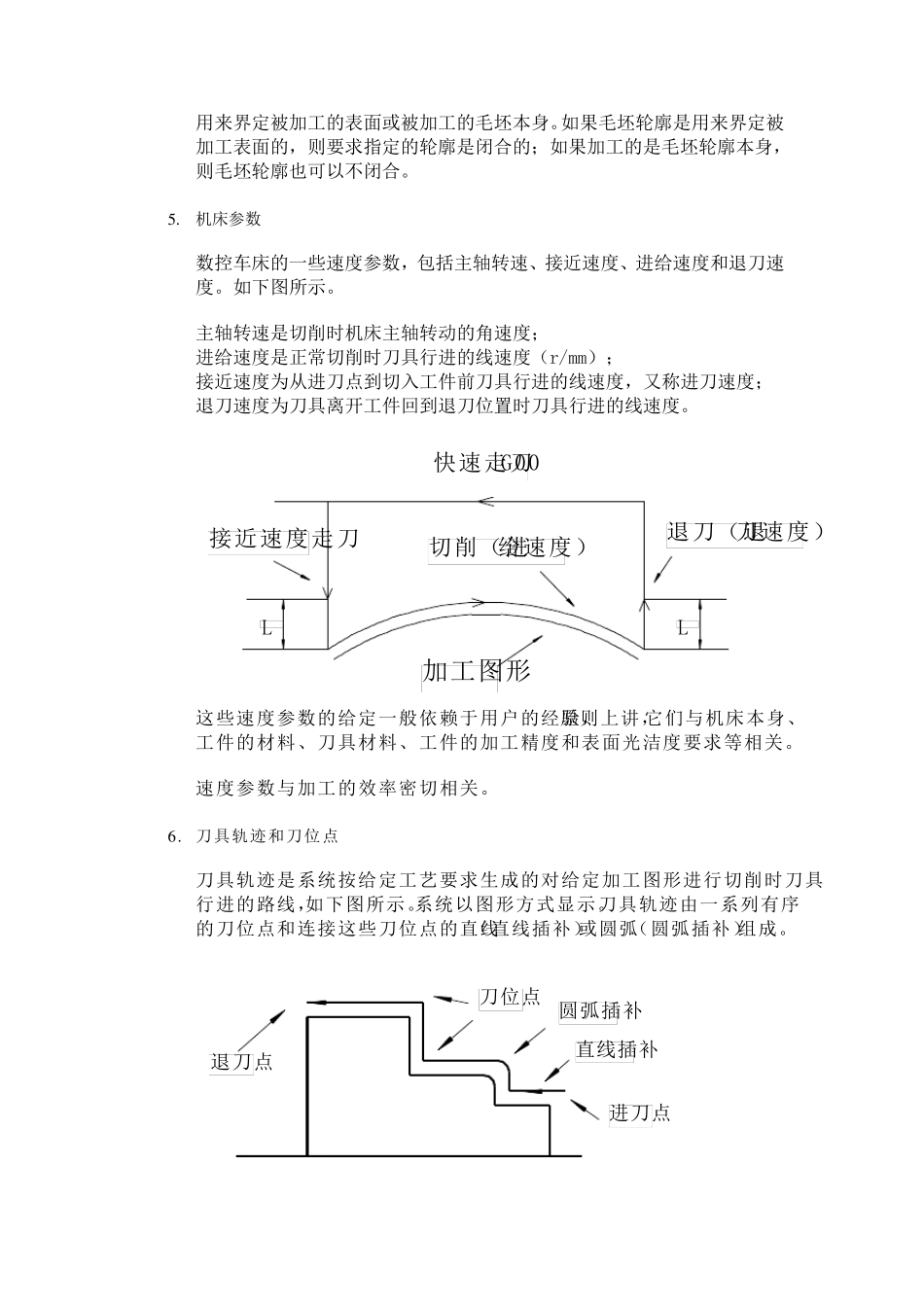

CAXA数控车教程_第3页
3/59
CAXA 数控车教程 第一章 数控加工简介 1. 数控加工就是将加工数据和工艺参数输入到机床,机床的控制系统对输入信息进行运算与控制,并不断地向直接指挥机床运动的机电功能转换部件--机床的伺服机构发送脉冲信号,伺服机构对脉冲信号进行转换与放大处理,然后由传动机构驱动机床。从而加工零件。所以,数控加工的关键是加工数据和工艺参数的获取,即数控编程。 数控加工一般包括以下几个内容: ▪ 对图纸进行分析,确定需要数控加工的部分。 ▪ 利用图形软件对需要数控加工的部分造型。 ▪ 据加工条件,选合适加工参数生成加工轨迹(包括粗加工、半精加工、精加工轨迹)。 ▪ 轨迹的仿真检验。 ▪ 传给机床加工。 数控加工有以下主要优点: ▪ 零件一致性好,质量稳定。因为数控机床的定位精度和重复定位精度都很高,很容易保证零件尺寸的一致性,而且,大大减少了人为因素的影响。 ▪ 可加工任何 复杂 的产 品 ,且精度不受 复杂 度的影响。 ▪ 降 低 工人的体 力 劳 动强 度,从而节 省 出 时 间 ,从事 创 造性的工作 。 2. 基 本 概 念 ▪ 用CAXA 数控车实 现 加工的过 程 ▪ 两 轴 加工 ▪ 轮 廓 ▪ 毛 坯 轮 廓 ▪ 机床参数 ▪ 刀 具 轨迹和刀 位点 ▪ 加工余 量 ▪ 加工误 差 ▪ 加工干 涉 一、 数控加工的基本概念 1 . 用 CAXA 数控车实现加工的过程: 首先,须配置好机床。这是正确输出代码的关键; 其次,看懂图纸,用曲线表达工件; 然后,根据工件形状,选择合适的加工方式,生成刀位轨迹; 最后,生成 G 代码,传给机床。 2 . 两轴加工 在 CAXA 数控车中,机床坐标系的 Z 轴即是绝对坐标系的 X 轴,平面图形均指投影到绝对坐标系的 XOY 面的图形。 3 . 轮廓 轮廓是一系列首尾相接曲线的集合,如下图所示: 在进行数控编程,交互指定待加工图形时,常常需要用户指定毛坯的轮廓,用来界定被加工的表面或被加工的毛坯本身。如果毛坯轮廓是用来界定被加工表面的,则要求指定的轮廓是闭合的;如果加工的是毛坯轮廓本身,则毛坯轮廓也可以不闭合。 4 . 毛坯轮廓 针对粗车,需要制定被加工体的毛坯。毛坯轮廓是一系列首尾相接曲线的集合,如下图所示: 在进行数控编程,交互指定待加工图形时,常常需要用户指定毛坯的轮廓,用来界定被加工的表面或被加工的毛坯本身。如果毛坯轮廓是用来界定被加工表面的,则要求指...
