cc2640蓝牙芯片软件开发指导说明文件

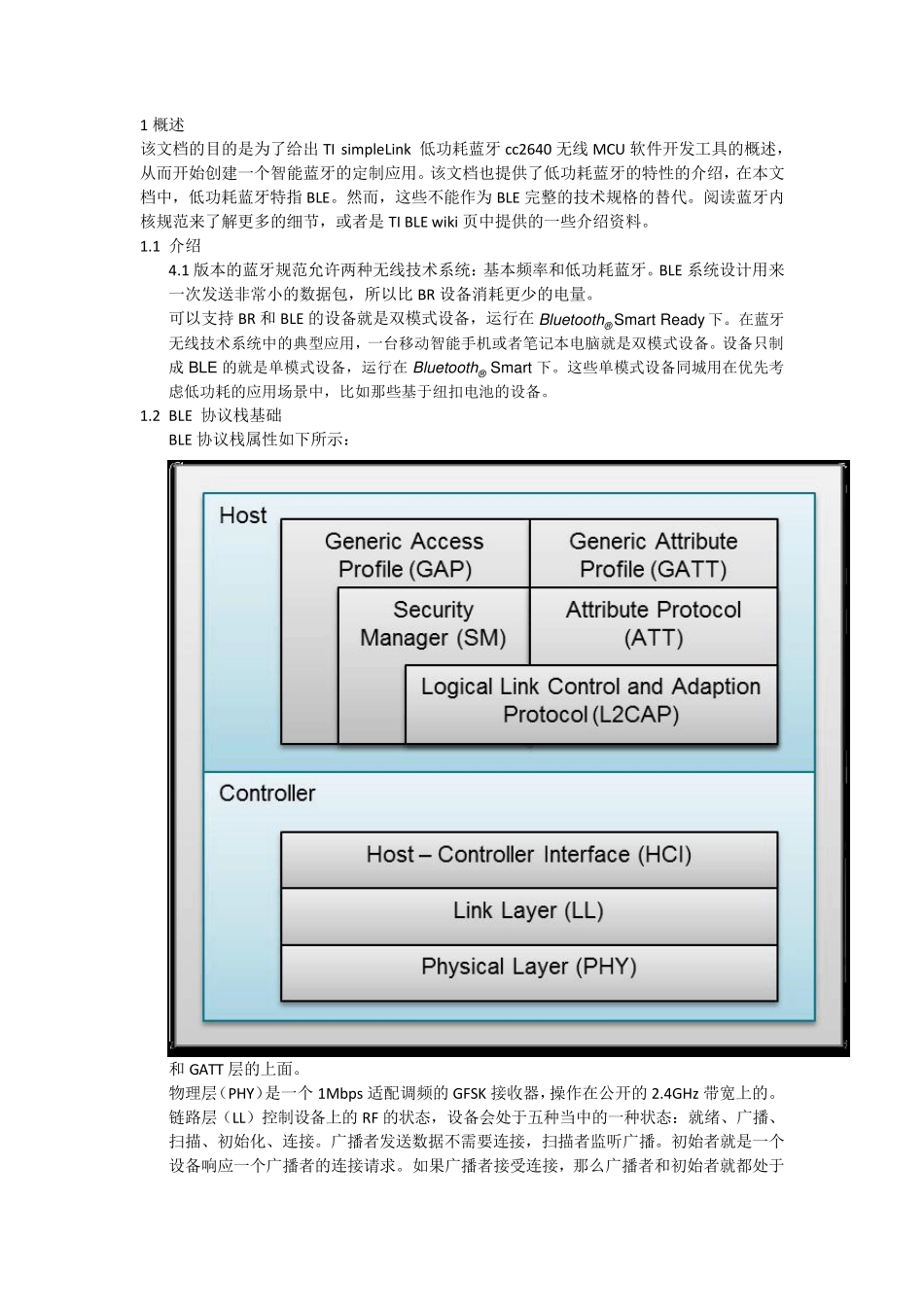

cc2640蓝牙芯片软件开发指导说明文件_第1页
1/94

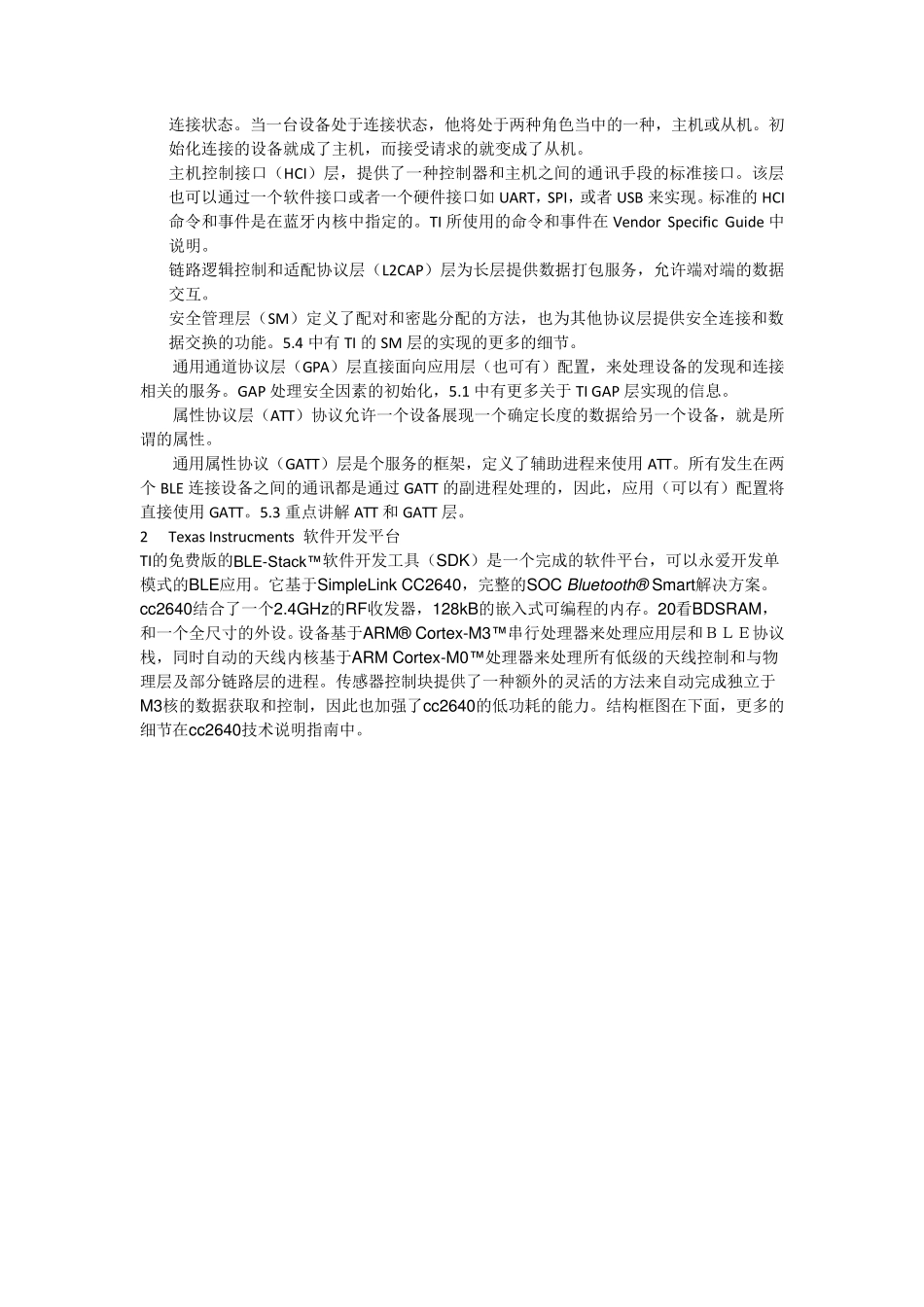

cc2640蓝牙芯片软件开发指导说明文件_第2页
2/94
cc2640蓝牙芯片软件开发指导说明文件_第3页
3/94
1 概述 该文档的目的是为了给出 TI simpleLink 低功耗蓝牙 cc2640 无线 MCU 软件开发工具的概述,从而开始创建一个智能蓝牙的定制应用。该文档也提供了低功耗蓝牙的特性的介绍,在本文档中,低功耗蓝牙特指 BLE。然而,这些不能作为 BLE 完整的技术规格的替代。阅读蓝牙内核规范来了解更多的细节,或者是 TI BLE wiki 页中提供的一些介绍资料。 1.1 介绍 4.1 版本的蓝牙规范允许两种无线技术系统:基本频率和低功耗蓝牙。BLE 系统设计用来一次发送非常小的数据包,所以比 BR 设备消耗更少的电量。 可以支持 BR 和 BLE 的设备就是双模式设备,运行在 Bluetooth® Smart Ready 下。在蓝牙无线技术系统中的典型应用,一台移动智能手机或者笔记本电脑就是双模式设备。设备只制成BLE 的就是单模式设备,运行在 Bluetooth® Smart 下。这些单模式设备同城用在优先考虑低功耗的应用场景中,比如那些基于纽扣电池的设备。 1.2 BLE 协议栈基础 BLE 协议栈属性如下所示: BE 协议栈(就是简称协议栈)由两个部分组成:控制器和主机。这两个部分经常独立实现,这就将主机和控制器设备与蓝牙的 BR 设备区分开了。任何配置和应用都位于GAP和 GATT 层的上面。 物理层(PHY)是一个 1Mbps 适配调频的 GFSK 接收器,操作在公开的 2.4GHz带宽上的。 链路层(LL)控制设备上的 RF 的状态,设备会处于五种当中的一种状态:就绪、广播、扫描、初始化、连接。广播者发送数据不需要连接,扫描者监听广播。初始者就是一个设备响应一个广播者的连接请求。如果广播者接受连接,那么广播者和初始者就都处于连接状态。当一台设备处于连接状态,他将处于两种角色当中的一种,主机或从机。初始化连接的设备就成了主机,而接受请求的就变成了从机。 主机控制接口(HCI)层,提供了一种控制器和主机之间的通讯手段的标准接口。该层也可以通过一个软件接口或者一个硬件接口如 UART,SPI,或者 USB 来实现。标准的 HCI命令和事件是在蓝牙内核中指定的。TI 所使用的命令和事件在 Vendor Specific Guide 中说明。 链路逻辑控制和适配协议层(L2CAP)层为长层提供数据打包服务,允许端对端的数据交互。 安全管理层(SM)定义了配对和密匙分配的方法,也为其他协议层提供安全连接和数据交换的功能。5.4 中有 TI 的 SM 层的实现的更多的细节。 通用通道协议层(GPA)层直接面向应用层(也可有)配置,来处理设...
