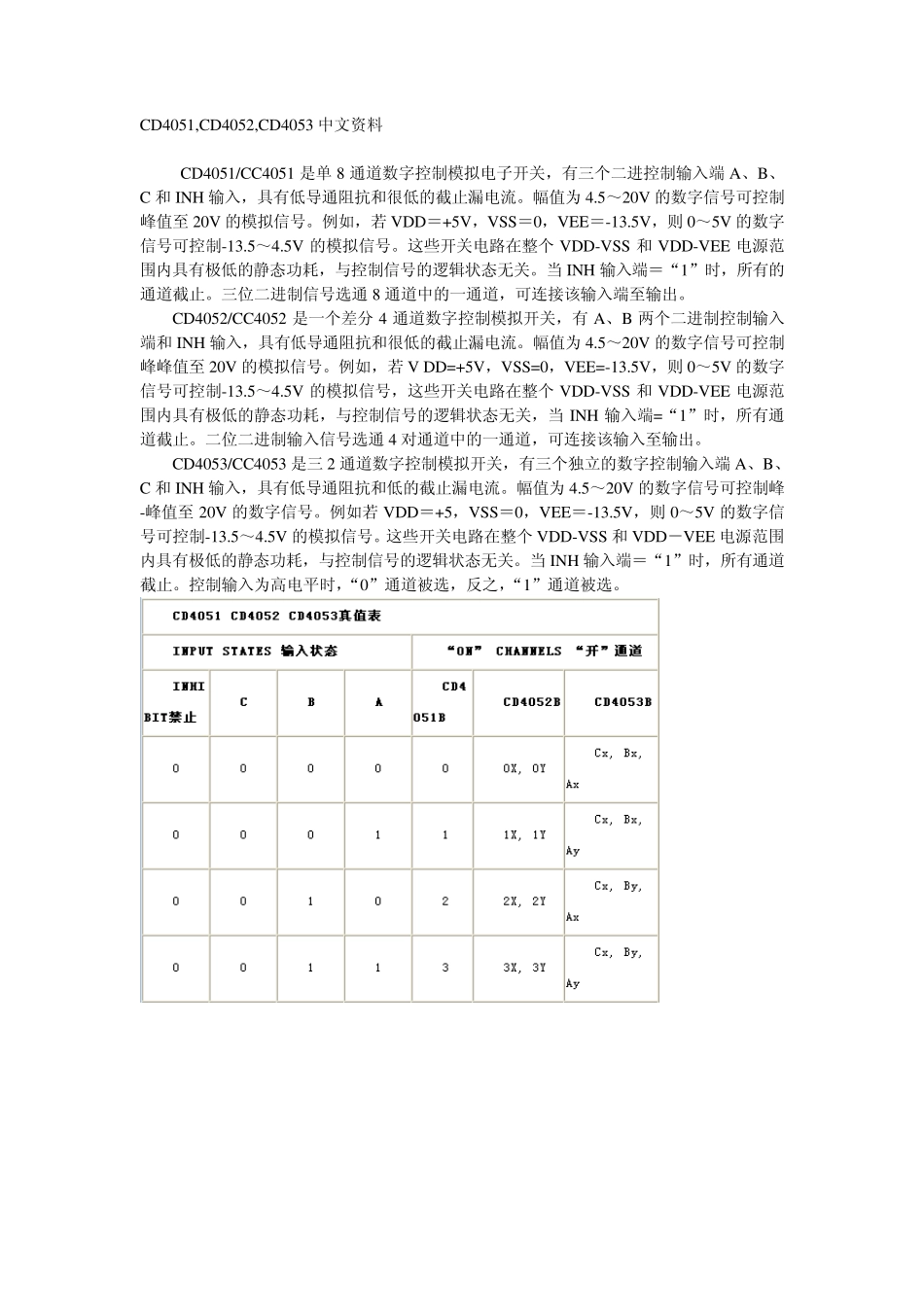

CD4051,CD4052,CD4053 中文资料 CD4051/CC4051 是单8 通道数字控制模拟电子开关，有三个二进控制输入端A、B、C 和INH 输入，具有低导通阻抗和很低的截止漏电流。幅值为4.5～20V 的数字信号可控制峰值至20V 的模拟信号。例如，若V DD＝+5V ，V SS＝0，V EE＝-13.5V ，则0～5V 的数字信号可控制-13.5～4.5V 的模拟信号。这些开关电路在整个V DD-V SS 和V DD-V EE 电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH 输入端＝“1”时，所有的通道截止。三位二进制信号选通8 通道中的一通道，可连接该输入端至输出。 CD4052/CC4052 是一个差分 4 通道数字控制模拟开关，有A、B 两个二进制控制输入端和INH 输入，具有低导通阻抗和很低的截止漏电流。幅值为4.5～20V 的数字信号可控制峰峰值至20V 的模拟信号。例如，若V DD=+5V ，V SS=0，V EE=-13.5V ，则0～5V 的数字信号可控制-13.5～4.5V 的模拟信号，这些开关电路在整个V DD-V SS 和V DD-V EE 电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH 输入端=“1”时，所有通道截止。二位二进制输入信号选通4 对通道中的一通道，可连接该输入至输出。 CD4053/CC4053 是三2 通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C 和INH 输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V 的数字信号可控制峰-峰值至20V 的数字信号。例如若V DD＝+5，V SS＝0，V EE＝-13.5V ，则0～5V 的数字信号可控制-13.5～4.5V 的模拟信号。这些开关电路在整个V DD-V SS 和V DD－V EE 电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH 输入端＝“1”时，所有通道截止。控制输入为高电平时，“0”通道被选，反之，“1”通道被选。
