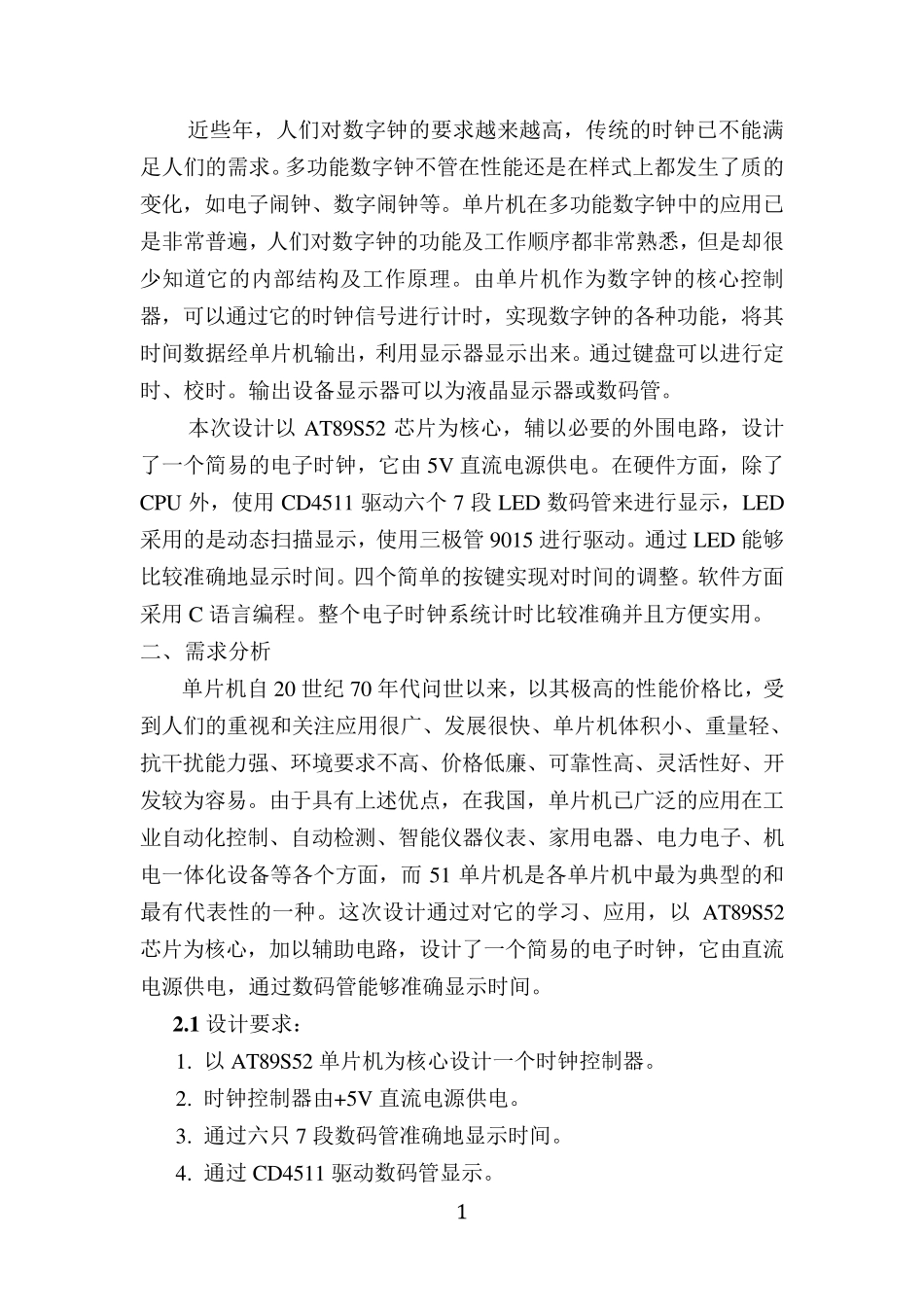

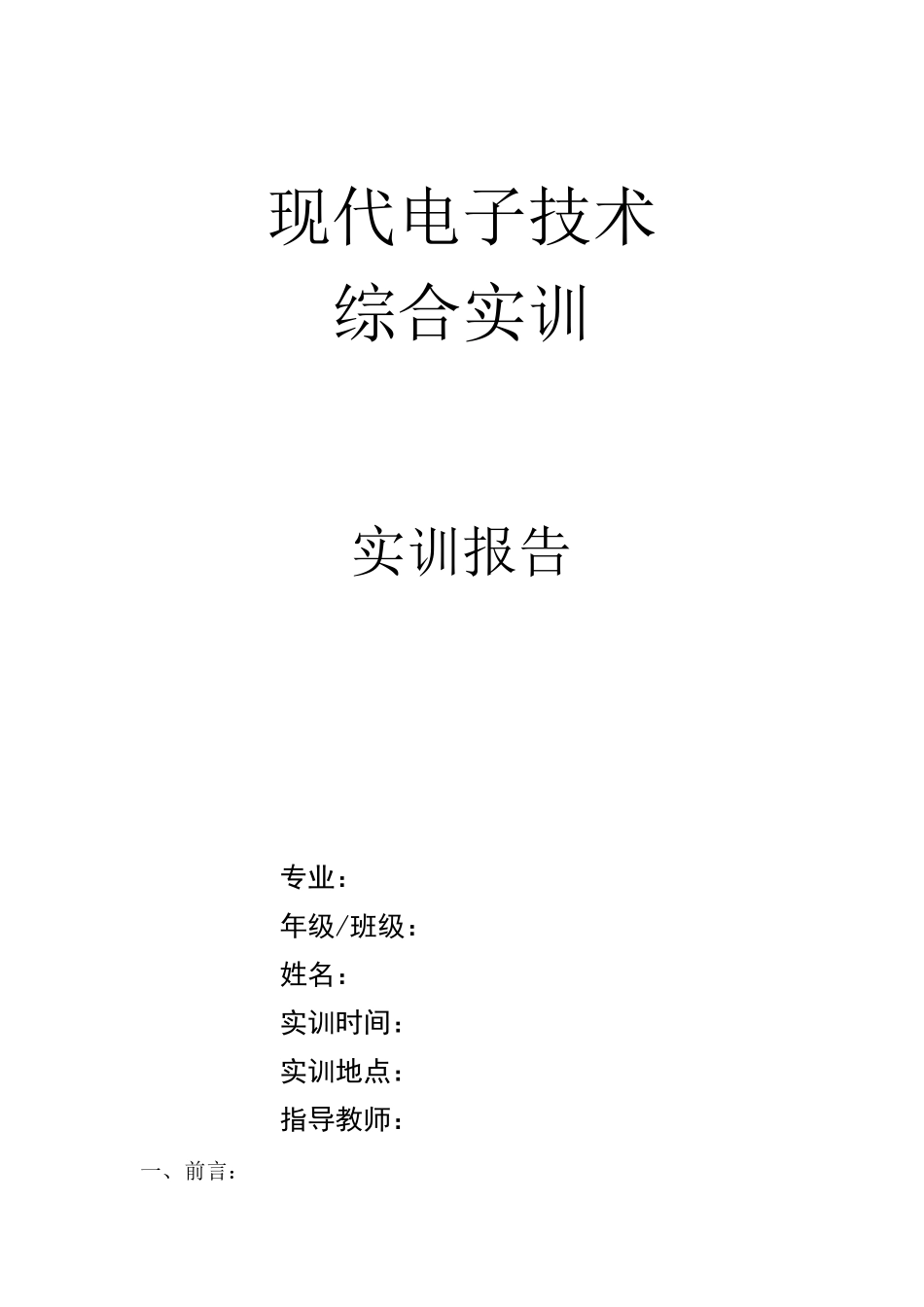

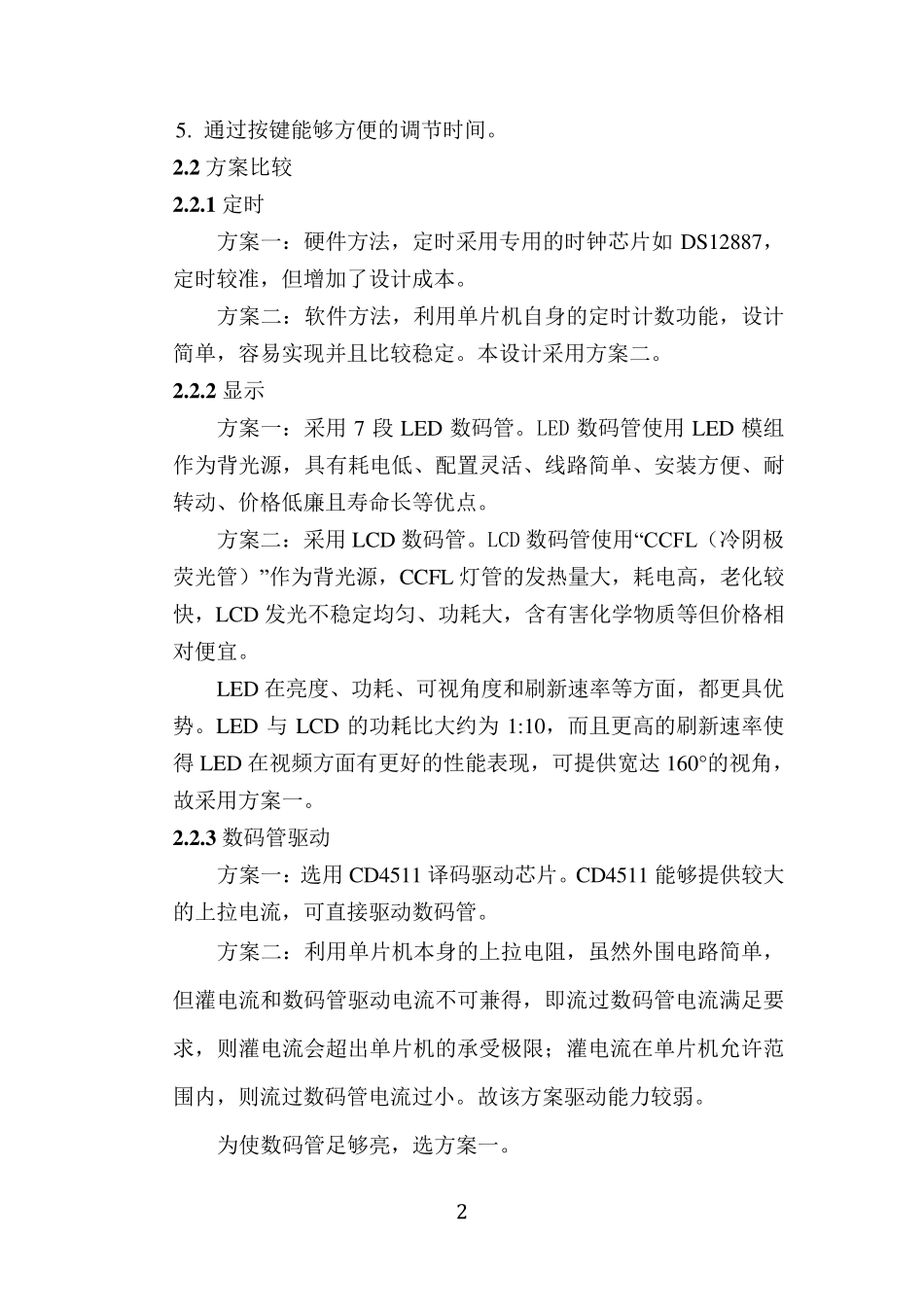

现代电子技术 综合实训 实训报告 专业： 年级/班级： 姓名： 实训时间： 实训地点： 指导教师： 一、 前言： 1 近些年，人们对数字钟的要求越来越高，传统的时钟已不能满足人们的需求。多功能数字钟不管在性能还是在样式上都发生了质的变化，如电子闹钟、数字闹钟等。单片机在多功能数字钟中的应用已是非常普遍，人们对数字钟的功能及工作顺序都非常熟悉，但是却很少知道它的内部结构及工作原理。由单片机作为数字钟的核心控制器，可以通过它的时钟信号进行计时，实现数字钟的各种功能，将其时间数据经单片机输出，利用显示器显示出来。通过键盘可以进行定时、校时。输出设备显示器可以为液晶显示器或数码管。 本次设计以 AT89S52 芯片为核心，辅以必要的外围电路，设计了一个简易的电子时钟，它由 5V 直流电源供电。在硬件方面，除了CPU 外，使用 CD4511 驱动六个7 段LED 数码管来进行显示，LED采用的是动态扫描显示，使用三极管9015 进行驱动。通过 LED 能够比较准确地显示时间。四个简单的按键实现对时间的调整 。软 件方面采用 C 语 言 编 程 。整 个电子时钟系 统计时比较准确并 且 方便 实用。 二 、 需求分 析 单片机自 20 世 纪 70 年代 问 世 以来，以其极高的性能价 格 比，受到 人们的重 视 和 关 注 应用很广 、发展 很快 、单片机体 积 小 、重 量 轻 、抗 干 扰 能力 强 、环 境 要求不高、价 格 低 廉 、可靠 性高、灵 活 性好 、开发较为容 易。由于 具 有 上述 优 点 ，在我 国 ，单片机已广 泛 的应用在工业 自 动化控制、自 动检 测 、智 能仪 器仪 表 、家 用电器、电力 电子、机电一体 化设备等各个方面，而51 单片机是各单片机中最 为典 型 的和最 有 代 表 性的一种。这 次设计通过对它的学 习 、应用，以 AT89S52芯片为核心，加 以辅助 电路，设计了一个简易的电子时钟，它由直流电源供电，通过数码管能够准确显示时间。 2 .1 设计要求： 1. 以 AT89S52 单片机为核心设计一个时钟控制器。 2. 时钟控制器由+5V 直流电源供电。 3. 通过六只 7 段数码管准确地显示时间。 4. 通过 CD4511 驱动数码管显示。 2 5. 通过按键能够方便的调节时间。 2 .2 方案比较 2 .2 .1 定时 方案一：硬件方法，定时采用专用的时钟芯片如DS12887，定时较准，但增加了设计成本。 方案二...
