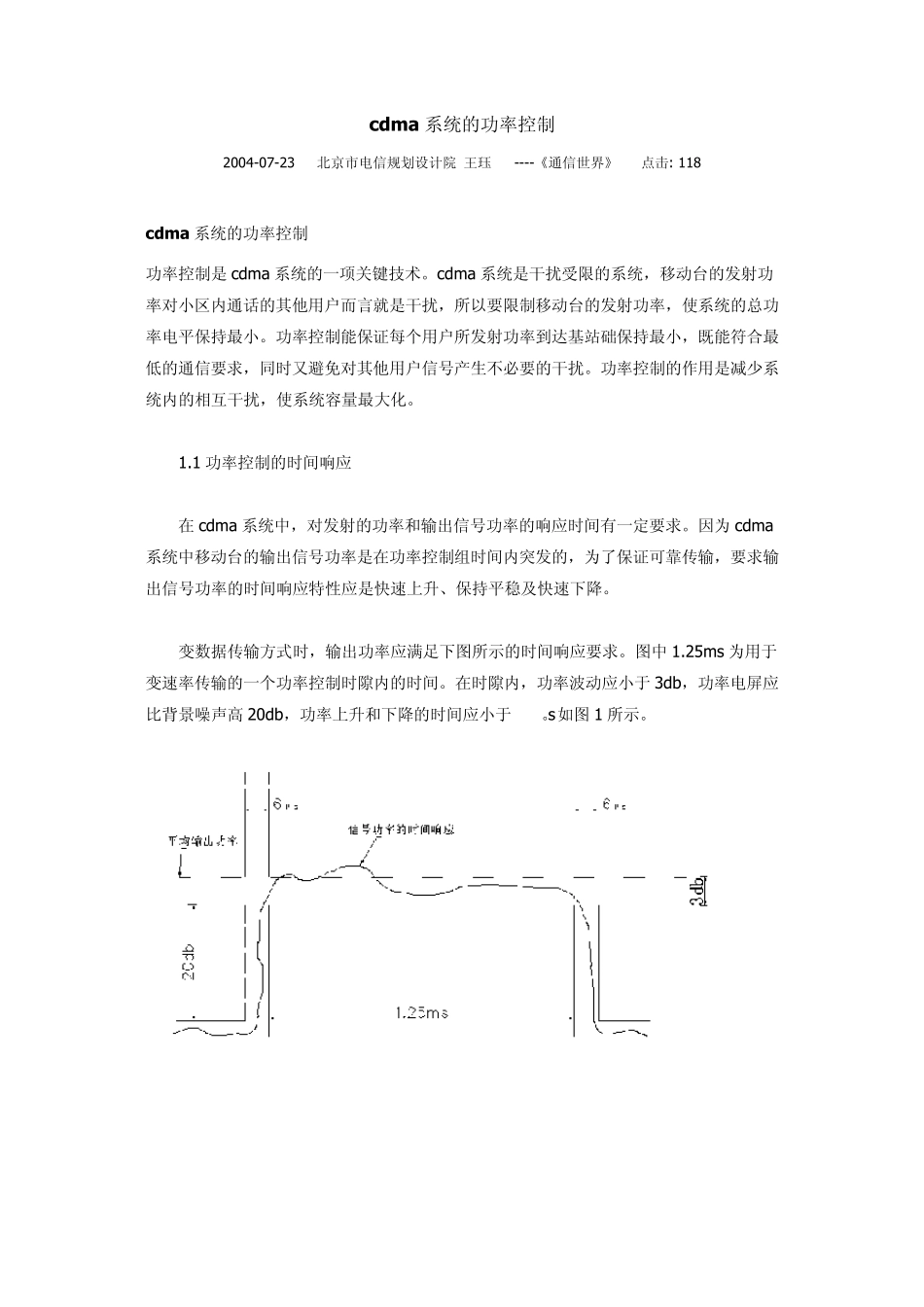

cdm a 系统的功率控制 2004-07-23 北京市电信规划设计院 王珏 ----《通信世界》 点击: 118 cdm a 系统的功率控制 功率控制是cdma 系统的一项关键技术。cdma 系统是干扰受限的系统,移动台的发射功率对小区内通话的其他用户而言就是干扰,所以要限制移动台的发射功率,使系统的总功率电平保持最小。功率控制能保证每个用户所发射功率到达基站础保持最小,既能符合最低的通信要求,同时又避免对其他用户信号产生不必要的干扰。功率控制的作用是减少系统内的相互干扰,使系统容量最大化。 1.1 功率控制的时间响应 在cdma 系统中,对发射的功率和输出信号功率的响应时间有一定要求。因为cdma系统中移动台的输出信号功率是在功率控制组时间内突发的,为了保证可靠传输,要求输出信号功率的时间响应特性应是快速上升、保持平稳及快速下降。 变数据传输方式时,输出功率应满足下图所示的时间响应要求。图中1.25ms为用于变速率传输的一个功率控制时隙内的时间。在时隙内,功率波动应小于 3db,功率电屏应比背景噪声高 20db,功率上升和下降的时间应小于 6μs。如图 1 所示。 移动台发射机的平均输出功率应小于-50dbm/1.23MHz,即-110dbm/Hz;移动台发射机背景噪声应小于-60dbm/1.23MHz,即-54dbm/Hz。 1.2IS-95 及cdma20001x 系统前向及反向功率控制 cdma 系统功率控制类型包括: 反向开环功率控制 移动台根据接收功率变化,调整发射功率。 反向闭环功率控制 移动台根据接收到的功率控制比特调整平均输出功率。 前向功率控制 根据移动台测量报告,基站调整对移动台的发射功率。 1.2.1 反向开环功率控制 移动台的开环功率控制是指移动台根据接收的基站信号强度来调节移动台发射功率的过程。其目的是使所有移动台到达基站的信号功率相等,以免因“远近效应”影响扩频cdma 系统对码分信号的接收,降低系统容量。 1、IS-95A 中的开环功率控制 IS-95A 系统内,只要手机开机,开环就起作用。移动台根据前向链路信号强度来判断路径损耗。功率变化过程中,只有移动台参与。移动台不知道基站实际的有效发射功率(ERP),只能通过接收到的信号来估计前向链路损耗。移动台通过对接收信号强度的测量,调整发射功率。接收的信号越强,移动台的发射功率越小。 应当指出的是,移动台的开环功率控制的响应时间大约为 30ms,只能克服由于阴影效应引起的慢衰落。移动台对接收信号测量和调整是基于认为前向信道和反向信道的衰落...
