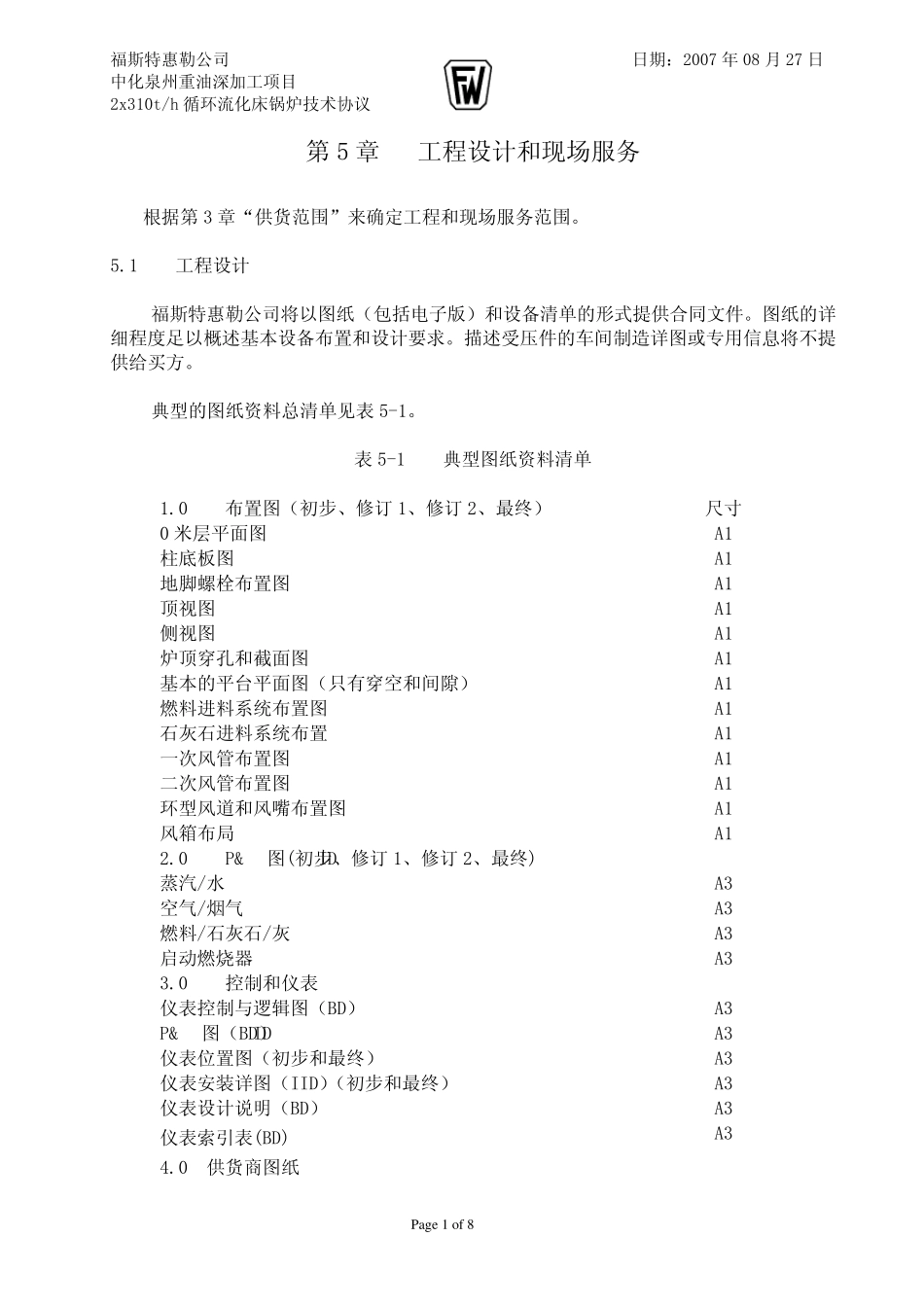

福斯特惠勒公司 日期：2007 年08 月27 日 中化泉州重油深加工项目 2x310t/h 循环流化床锅炉技术协议 Pag e 1 o f 8 第5 章 工程设计和现场服务 根据第3 章“供货范围”来确定工程和现场服务范围。 5.1 工程设计 福斯特惠勒公司将以图纸（包括电子版）和设备清单的形式提供合同文件。图纸的详细程度足以概述基本设备布置和设计要求。描述受压件的车间制造详图或专用信息将不提供给买方。 典型的图纸资料总清单见表 5-1。 表 5-1 典型图纸资料清单 1.0 布置图（初步、修订 1、修订 2、最终） 尺寸 0 米层平面图 A1 柱底板图 A1 地脚螺栓布置图 A1 顶视图 A1 侧视图 A1 炉顶穿孔和截面图 A1 基本的平台平面图（只有穿空和间隙） A1 燃料进料系统布置图 A1 石灰石进料系统布置 A1 一次风管布置图 A1 二次风管布置图 A1 环型风道和风嘴布置图 A1 风箱布局 A1 2.0 P&ID图(初步、修订 1、修订 2、最终) 蒸汽/水 A3 空气 /烟 气 A3 燃料/石灰石/灰 A3 启 动 燃烧 器 A3 3.0 控 制和仪 表 仪 表控 制与 逻 辑 图（BD） A3 P&ID图（BD） A3 仪 表位 置图（初步和最终） A3 仪 表安 装 详图（IID）（初步和最终） A3 仪 表设计说 明 （BD） A3 仪 表索 引 表(BD) A3 4.0 供货商 图纸 福斯特惠勒公司 日期：2007 年08 月27 日 中化泉州重油深加工项目 2x310t/h 循环流化床锅炉技术协议 Pag e 2 o f 8 福斯特惠勒公司采购的设备 按收到的尺寸 以下描述说明上述提交的工程资料中所包含的信息： a. 总布置图 标明福斯特惠勒公司供货范围内的锅炉和辅机的总的布局。除钢结构外的其它设备，只在要求明确标出分界点时才用虚线框在图中标明。在布置图上标明的典型信息有：必要的尺寸、标高、膨胀量、柱位置线、主要钢结构和注解。 b. 设备布置图 标明主要的辅助系统的布置，如燃料给料系统、石灰石给料系统和底灰处理系统的布置。这些图中包含的信息与总布置图相同，并包含采购合适的设备所必须的全部信息。 c. 管道图 是指所有福斯特惠勒公司提供的不在现场制造的管道图。典型的管道系统包括内部连接蒸汽管道、吹灰器、高压流化空气、石灰石和排气管道。 d. 板件图 包括那些需要在工厂预制而 不属 于 分包商 设计 的设备部件。这些部件包括但 不限 于 ：烟 风 道、灰斗 、外壳 和刚 性 梁 。 e. 压力...
