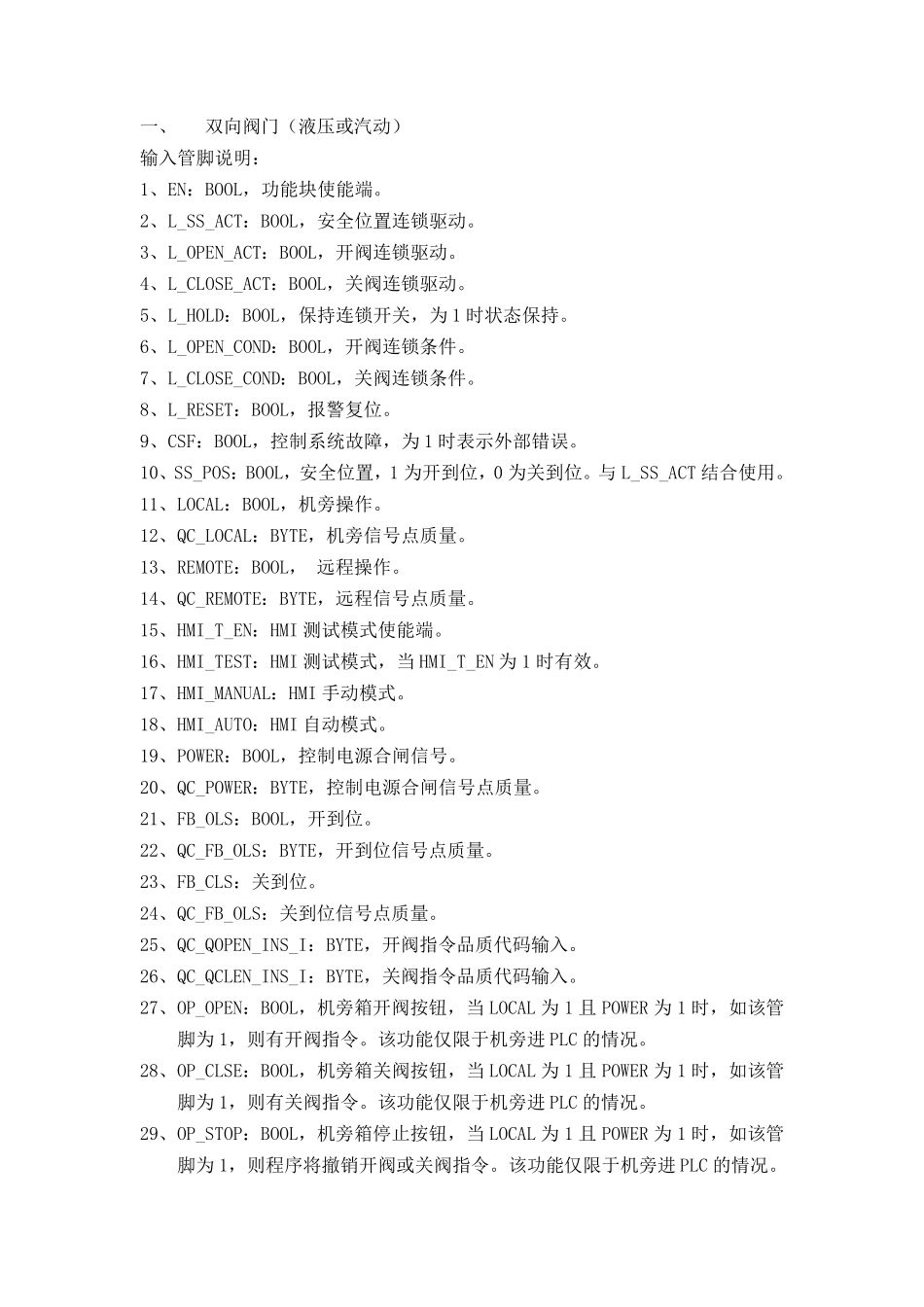

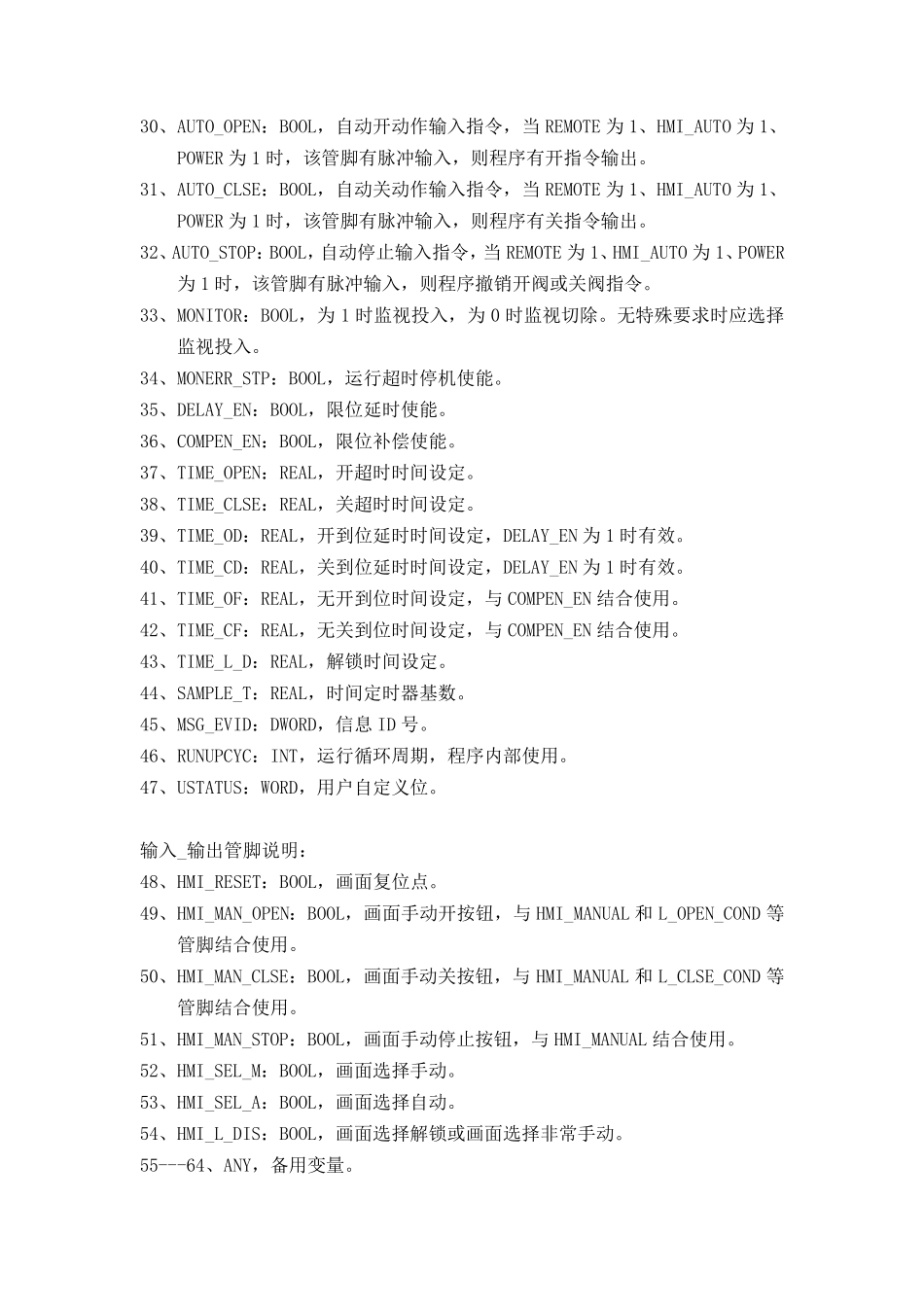

一、 双向阀门（液压或汽动） 输入管脚说明： 1、EN：BOOL，功能块使能端。 2、L_SS_ACT：BOOL，安全位置连锁驱动。 3、L_OPEN_ACT：BOOL，开阀连锁驱动。 4、L_CLOSE_ACT：BOOL，关阀连锁驱动。 5、L_HOLD：BOOL，保持连锁开关，为 1 时状态保持。 6、L_OPEN_COND：BOOL，开阀连锁条件。 7、L_CLOSE_COND：BOOL，关阀连锁条件。 8、L_RESET：BOOL，报警复位。 9、CSF：BOOL，控制系统故障，为 1 时表示外部错误。 10、SS_POS：BOOL，安全位置，1 为开到位，0 为关到位。与 L_SS_ACT 结合使用。 11、LOCAL：BOOL，机旁操作。 12、QC_LOCAL：BYTE，机旁信号点质量。 13、REMOTE：BOOL， 远程操作。 14、QC_REMOTE：BYTE，远程信号点质量。 15、HMI_T_EN：HMI 测试模式使能端。 16、HMI_TEST：HMI 测试模式，当 HMI_T_EN 为 1 时有效。 17、HMI_MANUAL：HMI 手动模式。 18、HMI_AUTO：HMI 自动模式。 19、POWER：BOOL，控制电源合闸信号。 20、QC_POWER：BYTE，控制电源合闸信号点质量。 21、FB_OLS：BOOL，开到位。 22、QC_FB_OLS：BYTE，开到位信号点质量。 23、FB_CLS：关到位。 24、QC_FB_OLS：关到位信号点质量。 25、QC_QOPEN_INS_I：BYTE，开阀指令品质代码输入。 26、QC_QCLEN_INS_I：BYTE，关阀指令品质代码输入。 27、OP_OPEN：BOOL，机旁箱开阀按钮，当 LOCAL 为 1 且 POWER 为 1 时，如该管脚为 1，则有开阀指令。该功能仅限于机旁进 PLC 的情况。 28、OP_CLSE：BOOL，机旁箱关阀按钮，当 LOCAL 为 1 且 POWER 为 1 时，如该管脚为 1，则有关阀指令。该功能仅限于机旁进 PLC 的情况。 29、OP_STOP：BOOL，机旁箱停止按钮，当 LOCAL 为 1 且 POWER 为 1 时，如该管脚为 1，则程序将撤销开阀或关阀指令。该功能仅限于机旁进 PLC 的情况。 30、AUTO_OPEN：BOOL，自动开动作输入指令，当 REMOTE 为 1、HMI_AUTO 为 1、POWER 为 1 时，该管脚有脉冲输入，则程序有开指令输出。 31、AUTO_CLSE：BOOL，自动关动作输入指令，当 REMOTE 为 1、HMI_AUTO 为 1、POWER 为 1 时，该管脚有脉冲输入，则程序有关指令输出。 32、AUTO_STOP：BOOL，自动停止输入指令，当 REMOTE 为 1、HMI_AUTO 为 1、POWER为 1 时，该管脚有脉冲输入，则程序撤销开阀或关阀指令。 33、MONITOR：BOOL，为 1 时监视投入，为 0 时监视切除。无特殊要求时...
