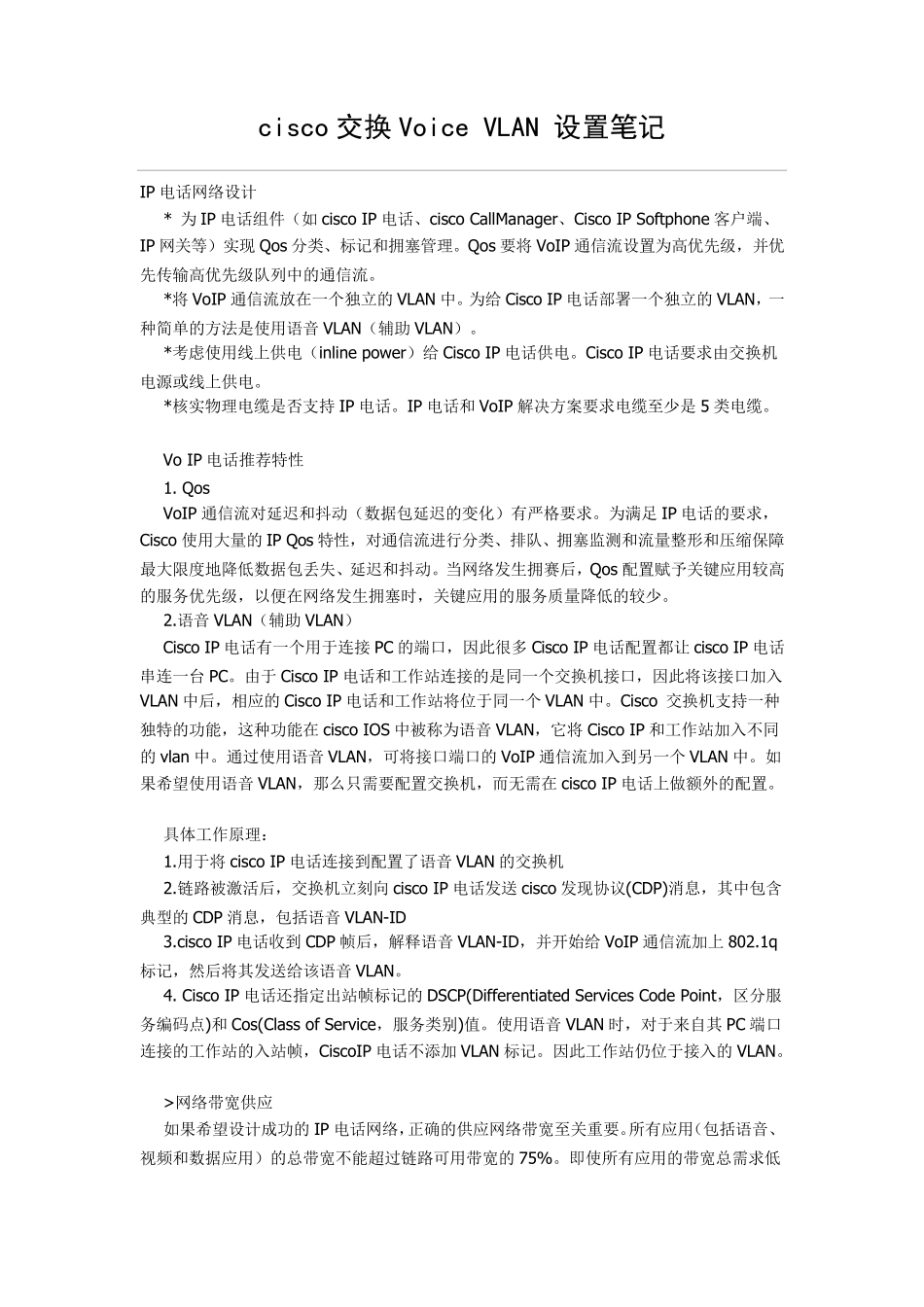

cisco 交换 Voice VLAN 设置笔记 IP 电话网络设计 * 为IP 电话组件（如cisco IP 电话、cisco CallManager、Cisco IP Softphone 客户端、IP 网关等）实现 Qos 分类、标记和拥塞管理。Qos 要将 VoIP 通信流设置为高优先级，并优先传输高优先级队列中的通信流。 *将 VoIP 通信流放在一个独立的 VLAN 中。为给 Cisco IP 电话部署一个独立的 VLAN，一种简单的方法是使用语音 VLAN（辅助 VLAN）。 *考虑使用线上供电（inline pow er）给 Cisco IP 电话供电。Cisco IP 电话要求由交换机电源或线上供电。 *核实物理电缆是否支持 IP 电话。IP 电话和 VoIP 解决方案要求电缆至少是 5 类电缆。 Vo IP 电话推荐特性 1. Qos VoIP 通信流对延迟和抖动（数据包延迟的变化）有严格要求。为满足 IP 电话的要求，Cisco 使用大量的 IP Qos 特性，对通信流进行分类、排队、拥塞监测和流量整形和压缩保障最大限度地降低数据包丢失、延迟和抖动。当网络发生拥赛后，Qos 配置赋予关键应用较高的服务优先级，以便在网络发生拥塞时，关键应用的服务质量降低的较少。 2.语音 VLAN（辅助 VLAN） Cisco IP 电话有一个用于连接 PC 的端口，因此很多 Cisco IP 电话配置都让 cisco IP 电话串连一台 PC。由于 Cisco IP 电话和工作站连接的是同一个交换机接口，因此将该接口加入VLAN 中后，相应的 Cisco IP 电话和工作站将位于同一个 VLAN 中。Cisco 交换机支持一种独特的功能，这种功能在 cisco IOS 中被称为语音 VLAN，它将 Cisco IP 和工作站加入不同的 vlan 中。通过使用语音 VLAN，可将接口端口的 VoIP 通信流加入到另一个 VLAN 中。如果希望使用语音 VLAN，那么只需要配置交换机，而无需在 cisco IP 电话上做额外的配置。 具体工作原理： 1.用于将 cisco IP 电话连接到配置了语音 VLAN 的交换机 2.链路被激活后，交换机立刻向 cisco IP 电话发送 cisco 发现协议(CDP)消息，其中包含典型的 CDP 消息，包括语音 VLAN-ID 3.cisco IP 电话收到 CDP 帧后，解释语音 VLAN-ID，并开始给 VoIP 通信流加上 802.1q标记，然后将其发送给该语音 VLAN。 4. Cisco IP 电话还指定出站帧标记的 DSCP(Differentiated Services Code Point，区分服务编码点)和 Cos(Class of Service，服务类别)值。使用语音 VLAN 时，对于来自其 PC 端口连...
