Cisco交换机Access、Trunk端口及数据帧收发规则

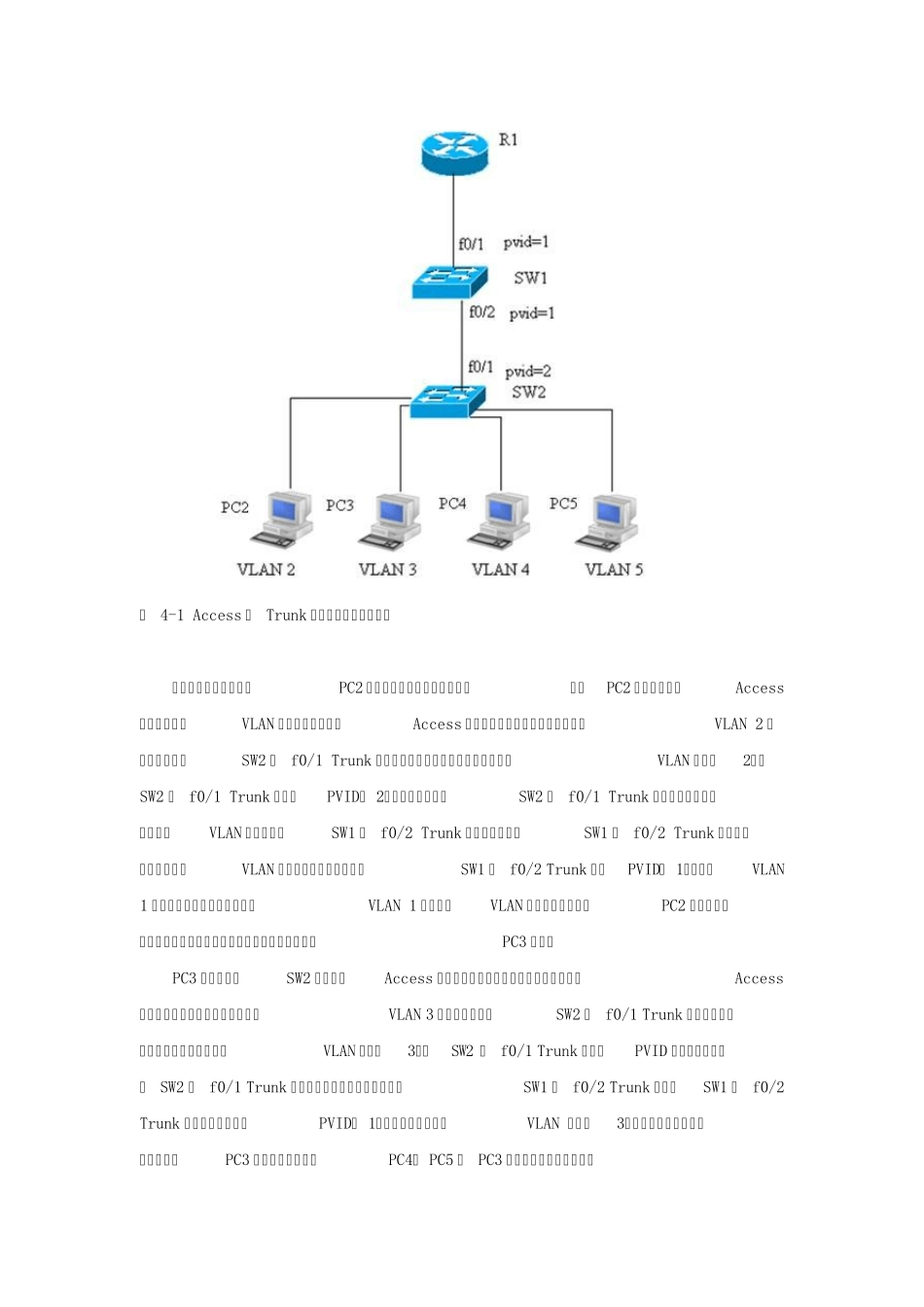

Cisco 交换机 Access、Trunk 端口及数据帧收发规则 TrunkAccess发送发送接收接收发送接收Access发送接收 没有VLAN 标记，打上该Access 端口的PVID 后继续转发 （ Access 端口通常从PC 端接收数据帧） 有 VLAN 标记，则直接丢弃（这个数据帧肯定来自其他 非 Access 端口和终端PC，因为Access 端口和终端PC 网卡不会发送带VLAN 标记的数据帧） 将数据帧中的VLAN 标记信息去掉后再直接发送 （因为Access 端口发送数据帧一般是到终端PC， PC 中 的网卡是不能识别VLAN 标记的。 还有一种情况是发送 到另一个相同VLAN 中的Access 端口，因为Access 端口 也不接收带有VLAN 标记的数据帧。所以Access 端口发 送出去的数据帧都是不带VLAN 标记的。 如果与PVID 相同，则去掉后再发送； 如果与PVID 不相同，则直接发送 （将交换机级联端口都设为Trunk,并允许所有vlan 通过后 后 ，默认情况下除vlan1 外的所有来自其他vlan 的数据帧将直 接发送，而作为Trunk 端口默认vlan 的 vlan1 的数据帧，则 需要去掉vlan 信息后再发送。即 vlan1 通过Trunk 链路时是 一个普通数据帧，并不带任何vlan 信息。 ） 没有VLAN 标记，打上该Trunk 端口的PVID，再转发到该PVID 所对应的VLAN 接口上（ 思科默认是Native vlan，即 vlan1）； 有 vlan 标记， 判断该Trunk 端口是否允许该vlan 的数据帧 进入， 不允许则直接丢弃；允许则判断该VLAN ID 与该Trunk端口 端口的PVID 是否相同，相同则去掉vlan 标记后转发，不相 同则直接转发。 相同点：Trunk 端口不管是接收还是发送，只要该数据帧的vlan 标记与其PVID 不相同，都是直接转发。 Hua9817 2012 年 02 月 26 日 Access 端口发送一个数据帧时 （数据流出交换机） Trunk 端口发送数据帧时，将要发送数据帧的VLAN 标记与自己的PVID 进行比较（数据流出交换机） Trunk 端口接收到数据帧时，首先判断是否有VLAN 信息 （数据进入交换机） Access 端口接收到数据帧时，判断 （数据进入交换机） 举例说明 表 4-1 是根据上面介绍的Access 端口接收或发送报文规则而例举的示例（表中的VLAN 2、VLAN 3 只是其中的两个VLAN 例，实际上可为其他任意已激活的VLAN）。 表 4-2 是根据上面介绍的Trunk 端口接收或发送报文规则而例举的示例（表中的VLAN 2、VLAN 3 只是其中的两个VLAN 例，实际上可为其他任意已...
