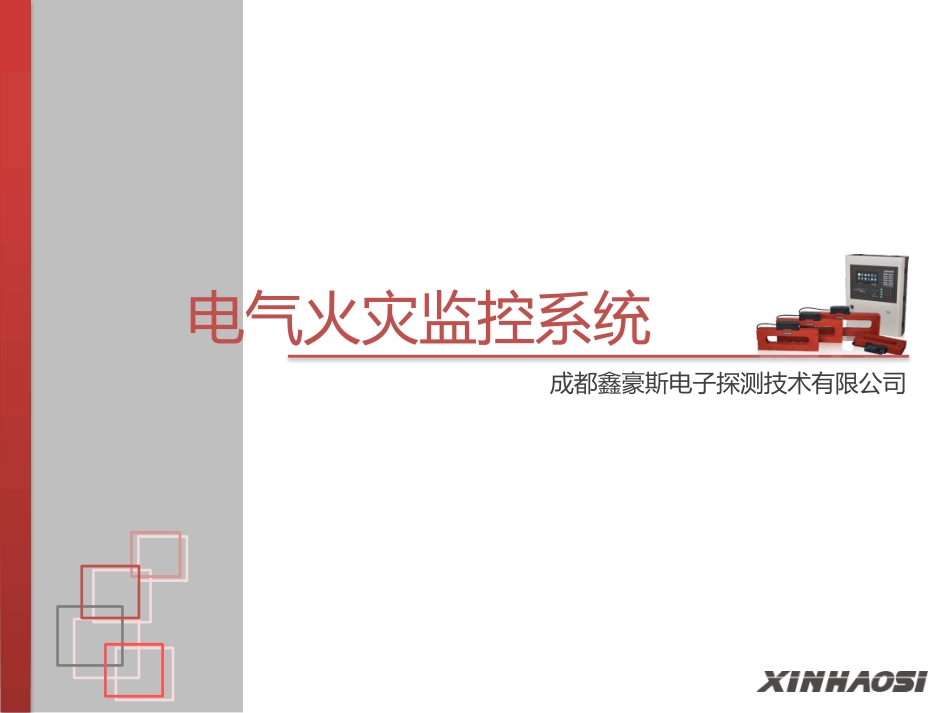

电气火灾监控系统培训资料VIP免费

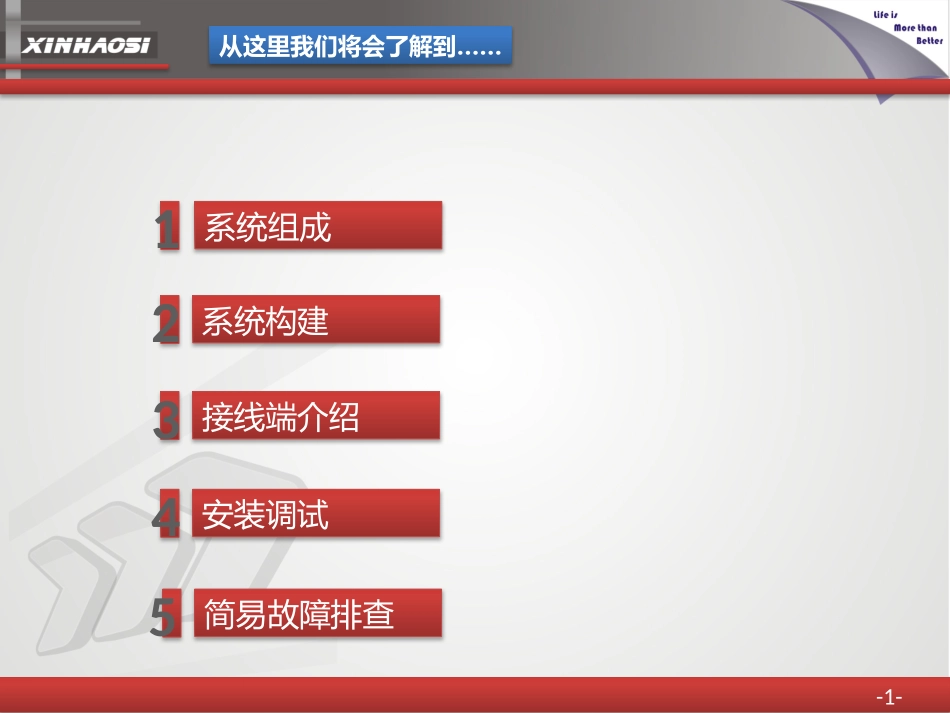

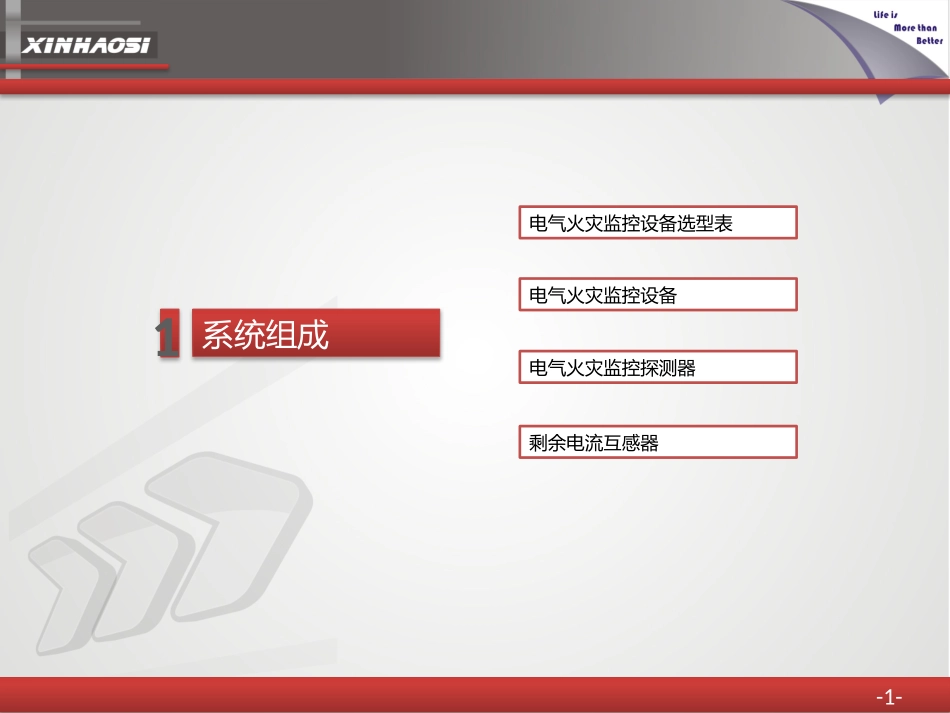

成都鑫豪斯电子探测技术有限公司电气火灾监控系统从这里我们将会了解到……-1-系统构建系统组成接线端介绍安装调试1234简易故障排查5-1-系统组成电气火灾监控设备电气火灾监控探测器剩余电流互感器1电气火灾监控设备选型表检测类型通讯接口回路数容量显示方式内部触电上位机通讯微型打印机中文输入剩余电流温度过压欠压过电流DBUS13264单色点阵液晶显示4组CAN可选配41282563845127寸彩色液晶显示101282563845126407688961024115212807寸彩色液晶显示产品选型电气火灾监控设备•DBUS两总线，无极性设计•回路板与回路板之间相对独立•全中文显示，支持中文输入•可对多达16台的控制器实现监管报警-1-产品选型电气火灾监控设备•DBUS两总线，无极性设计•回路板与回路板之间相对独立•全中文显示，支持中文输入•可对多达16台的控制器实现监管报警•立柜或琴台式安装产品选型-1-电气火灾监控设备•DBUS两总线制，无极性设计•采用LCD显示•模块化设计•经济适用的小点位主机-1-产品选型分体式电气火灾监控探测器规格可配接剩余电流互感器数可配接温度传感器数R11R44R88R1T111R4T242R4T444•两种供电方式，现场可取电•采用4+2+2模式•兼容多种匝数比的互感器•嵌入式和标准导轨式安装方式“4+2+2模式”可接4个互感器可接2个互感器或温度传感器可接2个互感器或温度传感器设备规格型号表：-1-产品选型剩余电流互感器型号穿线类型穿芯内径（mm）主回路参考电流外型尺寸（mm）XE03-4线缆52×52160A129×106×24XE03-878×78400A154×131×24XE03-143F铜排148×40160A220×93×24XE03-183F189×40250A260×93×24XE03-224F225×52400A298×105×24XE03F304305×481000A379×114×32多种口径、多种匝数比、多种检测电流的选择设备规格型号表：-1-产品选型一体式电气火灾监控探测器为什么叫一体式呢？？与分体式不一样，分体式的探测器和互感器相对独立的，而一体式的通讯模块和互感器是连在一体的。•两总线供电，无需外接电源•全模块化设计•现场段式液晶显示•多种口径、多种匝数比、多种检测电流的选择额定电流（A）外形尺寸（ｍｍ）内径尺寸（ｍｍ）适用检测类型160140×110×3256×56线缆400156.5×126×3280×80160215×119×32145×38铜排250260×125×32180×38400298×135×32224×501000379×140×32305×48设备规格型号表：-1-产品选型测温式电气火灾监控探测器温度传感器规格型号表：•两总线供电，无需外接电源•现场段式液晶显示•可同时检测两路温度传感器•标准导轨式安装名称型号规格外型尺寸（mm）备注箱温传感器XE02-NTC10Φ6X50线温传感器XE02-NTC10LΦ6X50带卡箍配套设备输入模块•具有开关量输入端口，通过DBUS总线传到控制器，实现联动报警输出模块•具有反馈信号输入端口，便于主机实时监控互联设备总线隔离器•自动检测DBUS总线回路故障，将发生短路故障的部分从总线回路中隔离配套设备-1-系统构建系统组网2控制器组网-1-1回路2回路4回路1回路10回路电气火灾监控设备电气火灾监控设备电气火灾监控设备PC控制器CAN驱动模块控制器CAN驱动模块控制器CAN驱动模块图形化软件授权模块系统组网-1-1回路2回路4回路1回路10回路主控制器从控制器控制器组网控制器CAN驱动模块控制器CAN驱动模块控制器CAN驱动模块从控制器控制器与探测器之间连接2信号线电气火灾监控设备内部接线电路板介绍为主机提供电源输出DC24V电压，可为后端探测器提供电源内部联动1内部联动2内部联动3主板：一个主板最多可连接32个回路板，与回路板之间通过排线连接主备电保险管主备电开关排线座主备电电源端口•DBUS“S1、S2”：“S1、S2”为监控设备与探测器间通讯端口。•“SW1”：为回路板设置物理地址。回路板：一个回路板最多可连接128只探测器（一体式或分体式都可以）排线座拨码开关通讯端口，连接探测器回路板与回路板之间相对独立，一条回路出现故障了，不影响其他回路的设备电气火灾监控设备内部接线电路板介绍•信号传输线缆的连接：探测器的通讯端口“S1，S2”连接到监控设备的"S1，S2”端口，无极性连接。•供电电源线缆的连接：探测器可由监控设备供电，即将探测器的“GND、24V”端口连...
