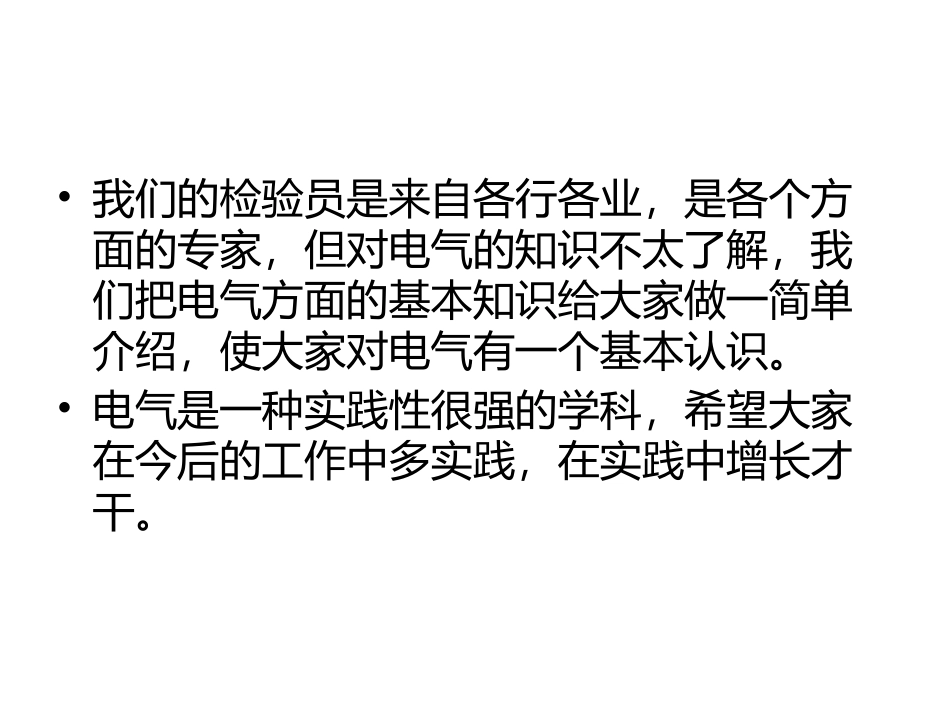

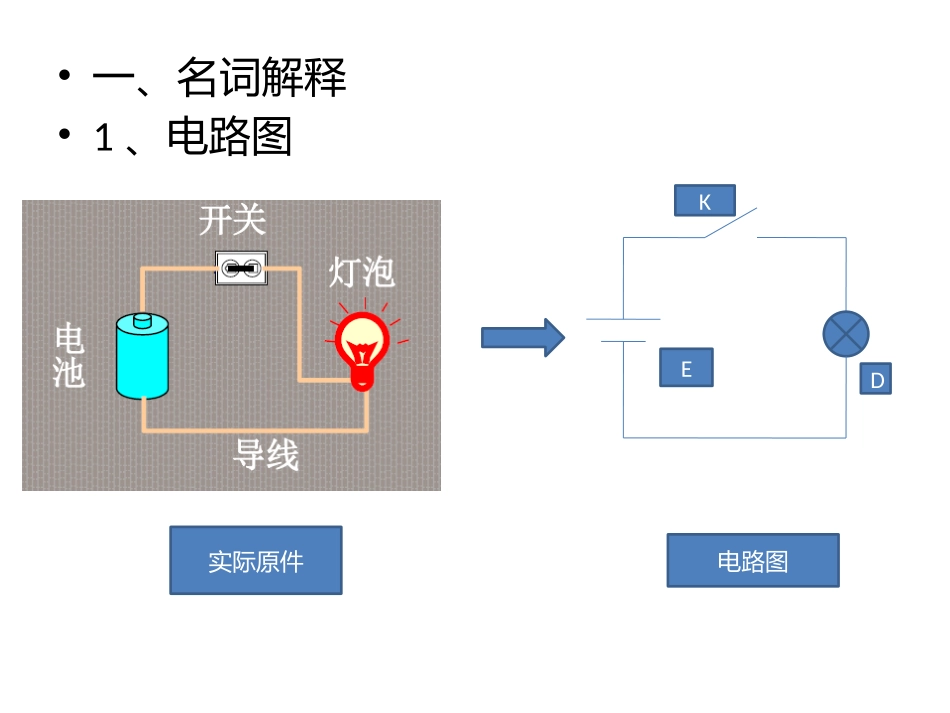

电气基础知识中国索道协会•我们的检验员是来自各行各业，是各个方面的专家，但对电气的知识不太了解，我们把电气方面的基本知识给大家做一简单介绍，使大家对电气有一个基本认识。•电气是一种实践性很强的学科，希望大家在今后的工作中多实践，在实践中增长才干。•一、名词解释•1、电路图实际原件电路图EDK•把实际的原件变成图形符号画到图纸上。•便与制造•便于研究•便于了解•一般电路图分成三部分：电路图元件明细表接线图•2、断路•电路从某处断开使电流中断。•3、短路•元件两端直接相连的状态叫短路。•短路有时会产生很大的电流使保险（熔断器）熔断或使空气开关断路，有时会使导线发热使绝缘着火，甚至造成火灾。•4、常开和常闭•继电器未通电，开关按钮保持自然状态（未被按下时），两触点断路的状态叫常开，两触点接通的状态叫常闭。•常开•常闭•5、电流：导体内自由电子在电场力的作用下有规律的流动形成电流。习惯上规定正电荷移动的方向为电流方向，即电流是从电源的正极流向负极。其大小用电流强度I表示，单位为安培（A），简称安，表示每秒钟通过导体截面的流量。•常用电流单位：1安（A）＝1000毫安（mA）1毫安（mA）＝1000微安（μA）•6.电压、电位、电动势：•电路某点上所具有的能量称为该点的电位能，电位能与该点电荷电量的比值称为该点的电位，任意两点电位的差别称为电位差，习惯上称之为电压，用U表示，单位用伏特简称伏（V）表示。•常用单位还有：•1千伏（kV）＝1000伏（V）•1伏（V）＝1000毫伏（mV）•1毫伏（mV）＝1000微伏（μV）•7.电阻：电子在物体内流动所遇到的阻力，用R表示，单位欧姆（Ω）。•电阻少的物体称之为导体，如银、铜、铁、铝等金属；电阻很大，使电子在其内部不易流动的物体称之为绝缘体，如橡胶、塑料、云母、干燥的木材等；介于导体和绝缘体之间的物体称之为半导体，如锗、硅等。•导体材料不同，电阻不同，我们把截面1mm2长1m的导体的电阻称为电阻率，用ρ表示。相同的导体截面越大，电阻越小；长度越大，电阻越大；电阻还和温度有关，一般导体温度越高，电阻越大。•电阻的单位基本单位：Ω欧姆1KΩ=1000Ω1MΩ=1000KΩ电阻的串联R=R1+R2+---Rn各电阻承受的电流相同电阻的并联1/R=1/R1+1/R2+---1/Rn各电阻承受的电压相同8、欧姆定律•电阻中的电流与电阻两端的电压成正比，与电阻的阻值成反比。I=U/RU=IRR=U/I欧姆定律是表示电流、电压和电阻之间关系的重要定律。9、电感储存磁场的元件•纯电感电路当有变化的电流通过线圈时，线圈中会产生与外加电压相反的感应电动势，阻止电流的变化，这种性质称为线圈的电感，用L表示，单位是亨利（H）、毫亨（mH）和微亨（μH），其关系：1H＝1000mH，1mH＝1000μH。由于电感的作用，直流电流可以顺利地通过线圈，而交流电流流过线圈时会遇到另一种阻力，称为感抗（XL），其与电感的关系可表示为：XL＝2πfL•当电路中只有感抗，电阻值相对感抗可忽略不计时，可看作纯电感电路。此时由于电感的作用，当正弦交流电通过时，电流总是落后于电压90°。此时电感消耗的功率为PL＝ULiL＝－UIsin（2ωt）•可见电能时而储进，时而放出，所耗电能为零，即纯电感电路中是不消耗电能的，电感只是一种储能的元件。因此把电感上的电压、电流乘积称为无功功率，用QL表示，QL＝UI＝I2XL,单位为乏。•电感电路中电流不能突变10、电容储存电场的元件两个任意形状的导体，中间被绝缘介质分隔开，在一定电压的作用下所能容纳电荷的能力被称为这两导体间的电容，电路中一般用C表示。电气符号单位是法拉（F）、微法（µF）、微微法（pF或µµF）。其关系是：1F＝106µF1µF＝106pF•纯电容电路电容有隔直作用，即可以有效地阻止直流电流通过只允许交流电通过。交流电流通过时也受到一定的阻力，称之为容抗（XC），其与电容的关系可表示为：XC＝1/（2πfC），其中f为电源频率。当电路中只有容抗，感抗和电阻值可以忽略不计时，可看作纯电容电路。由于电容的作用，当正弦交流电通过时，电流总是超前电压90°。此时电容消耗的能量为Pc＝UIsin（2ωt）可见电能时而储进，时而放出，所耗电能也为零，...
