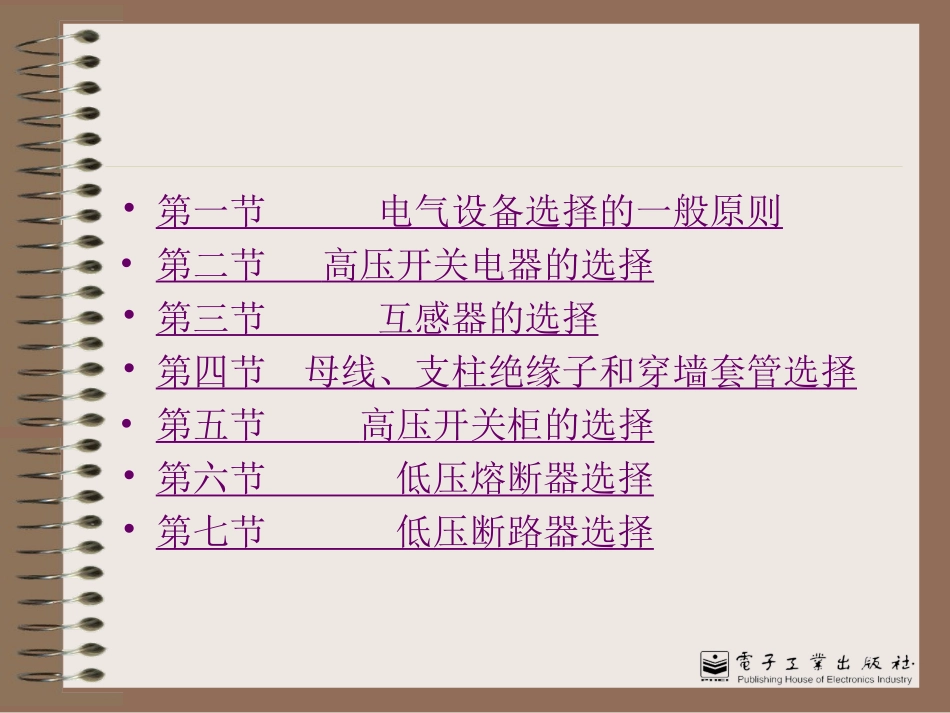

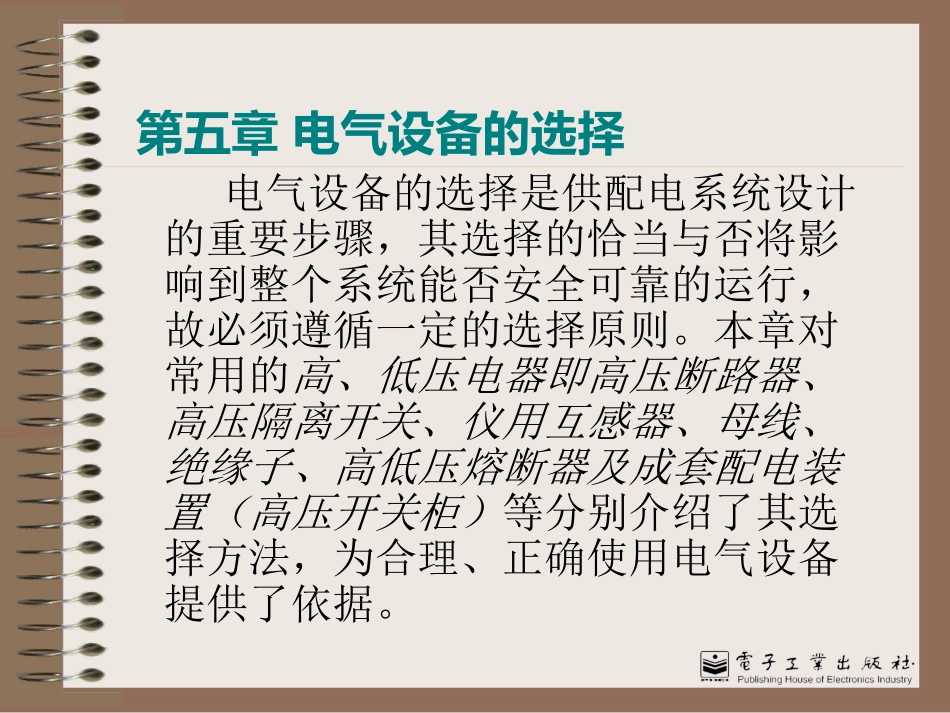

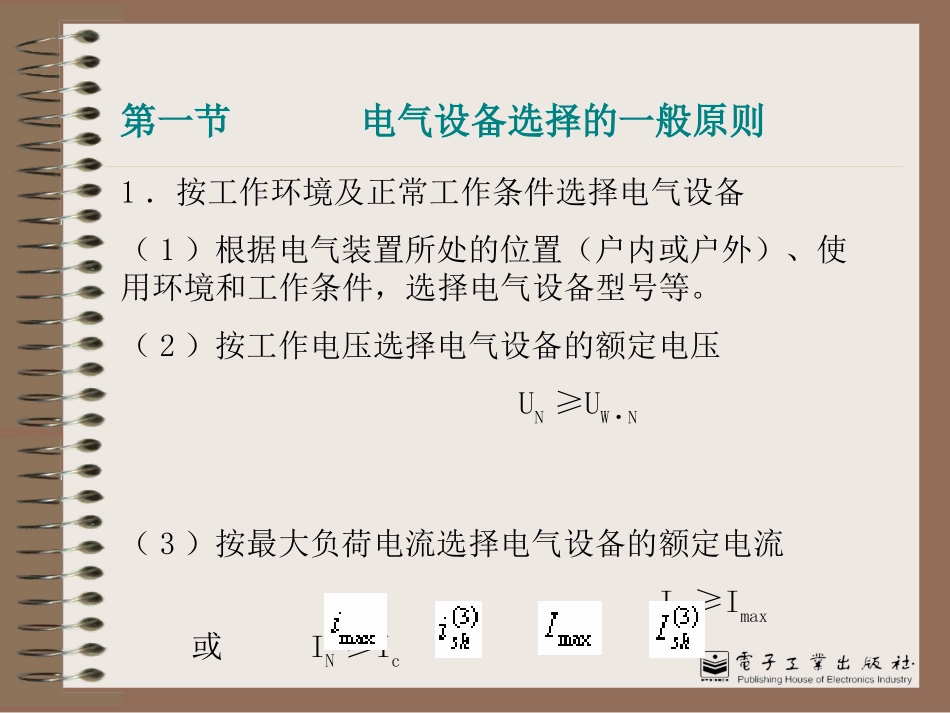

第五章电气设备的选择电气设备的选择是供配电系统设计的重要步骤，其选择的恰当与否将影响到整个系统能否安全可靠的运行，故必须遵循一定的选择原则。本章对常用的高、低压电器即高压断路器、高压隔离开关、仪用互感器、母线、绝缘子、高低压熔断器及成套配电装置（高压开关柜）等分别介绍了其选择方法，为合理、正确使用电气设备提供了依据。•第一节电气设备选择的一般原则•第二节高压开关电器的选择•第三节互感器的选择•第四节母线、支柱绝缘子和穿墙套管选择•第五节高压开关柜的选择•第六节低压熔断器选择•第七节低压断路器选择第一节电气设备选择的一般原则1．按工作环境及正常工作条件选择电气设备（1）根据电气装置所处的位置（户内或户外）、使用环境和工作条件，选择电气设备型号等。（2）按工作电压选择电气设备的额定电压UN≥UW·N（3）按最大负荷电流选择电气设备的额定电流IN≥Imax或IN≥Ic2．按短路条件校验电气设备的动稳定和热稳定(1)动稳定校验≥或≥式中，imax为电气设备的极限通过电流峰值；Imax为电气设备的极限通过电流有效值。(2)热稳定校验≥式中,It为电气设备的热稳定电流；t为热稳定时间。3．开关电器断流能力校验对具有断流能力的高压开关设备需校验其断流能力，开关设备的断流容量不小于安装地点最大三相短路容量。即：≥或S∝≥Sk.max第二节高压开关电器的选择高压开关电器主要指高压断路器、高压熔断器、高压隔离开关和高压负荷开关。具体选择如下：1．根据使用环境和安装条件选择设备的型号2．按正常条件选择设备的额定电压和额定电流3．动稳定校验≥或≥4．热稳定校验≥5．开关电器断流能力校验Soc≥Sk·max或≥式中，Ioc、Soc为制造厂提供的最大开断电流和开断容量。一、高压断路器选择按断路器使用场合、环境条件来选择型号，然后再选择额定电压、额定电流值，最后校验动稳定、热稳定和断流容量。例5-1试选择某35KV变电所主变次总高压开关柜的高压断路器，已知变压器35/10.5kV,5000KVA,三相最大短路电流为3.35kA，冲击短路电流为8.54kA，三相短路容量为60.9MVA，继电保护动作时间为1.1s。解：因为户内型，故选择户内少油断路器。根据变压器二次侧额定电流选择断路器的额定电流。查附录表A-4，选择SN10-10I/630型少油断路器，其有关技术参数及安装地点电气条件和计算选择结果列于下表，可见断路器的参数均大于装设地点的电气条件，选断路器合格。表5-2高压断路器选择校验表序号SN10-10I/630选择要求装设地点电气条件结论项目数据项目数据1UN10kV≥UW.N10kV合格2IN630A≥IC275A合格3I∝.N16kA≥IK(3)3.35kA合格4imax40kA≥ish(3)8.54kA合格5It2×4162×4=1024kA2﹒S≥I∞2×tima(3.2)2×(1.1+0.1)=13.5kA2﹒S合格二、高压隔离开关选择隔离开关只需要选择额定电压和额定电流，校验动稳定度和热稳定度。例5-2按例5-1所给的电气条件，选择柜内隔离开关。解：由于10kV出线控制采用成套开关柜，选择GN-10T/600高压隔离开关。选择计算结果列于下表。序号GN-10T/600选择要求安装地点电气条件结论项目数据项目计算数据1UN10kV≥UW.N10kV合格2IN600A≥IC275A合格3imax52kA≥ish(3)8.54kA合格4It2×t202×5=2000kA2﹒S≥I∞2×tima(3.35)2×(1.1+0.1)=13.5kA2﹒S合格三、高压熔断器的选择1.保护线路的熔断器的选择(1)熔断器的额定电压UN·FU应等于线路的额定电压UNUN·FU=UN(2)熔体额定电流IN·FE不小于线路计算电流Ic，即IN·FE≥Ic(3)熔断器额定电流IN·FU不小于熔体的额定电流IN·FE。IN·FU≥IN·FE(4)熔断器断流能力校验①对限流式熔断器（如RN1型）其断流能力Ioc应满足I∝≥I"(3)式中，I“(3)为熔断器安装地点的三相次暂态短路电流的有效值。②对非限流式熔断器(RW型),其断流能力应大于三相短路冲击电流有效值：I∝≥Ish(3)③对断流能力有下限值的熔断器(RW型)还应满足:I∝•min≤IK(2)式中，I∝•min为熔断器分断电流下限值；Ik(2)为线路末端两相短路电流。2.保护电力变压器（高压侧）的熔断器熔体额定电流的选择(1)熔断器型号的选择户内熔断器选择RN1型,户外熔断器选择RW型。（2）熔体额定电流IN•FE的选择熔断器熔体额定电流应满足：IN•FE=(1...
