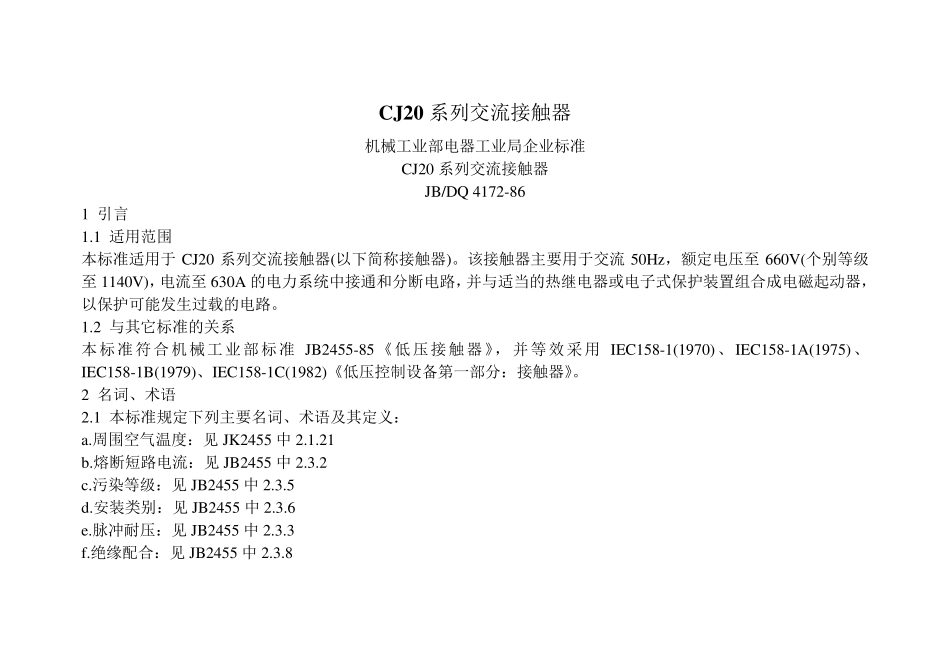

CJ20系列交流接触器_第1页
1/43

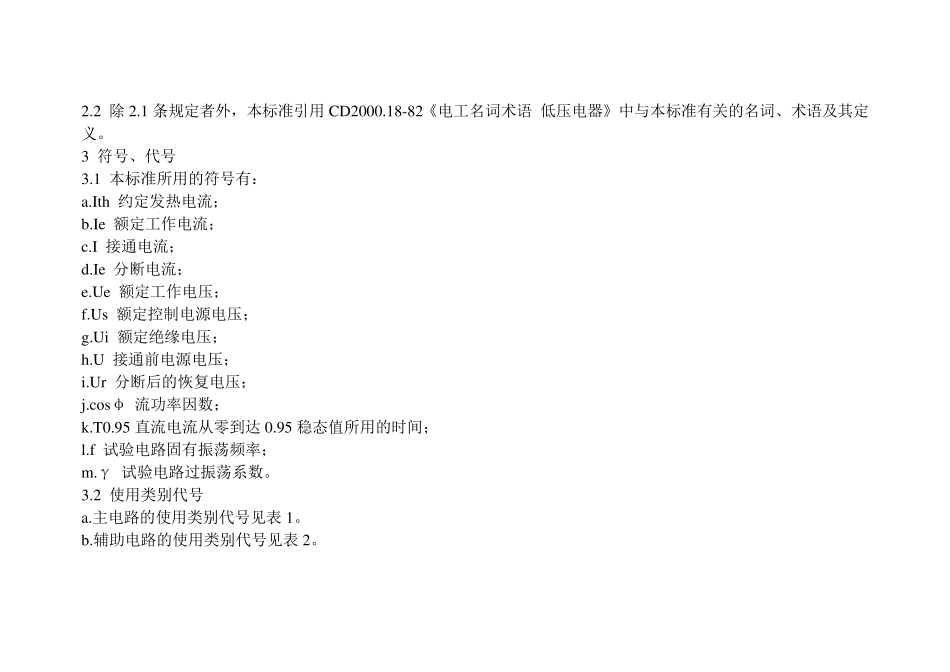

CJ20系列交流接触器_第2页
2/43

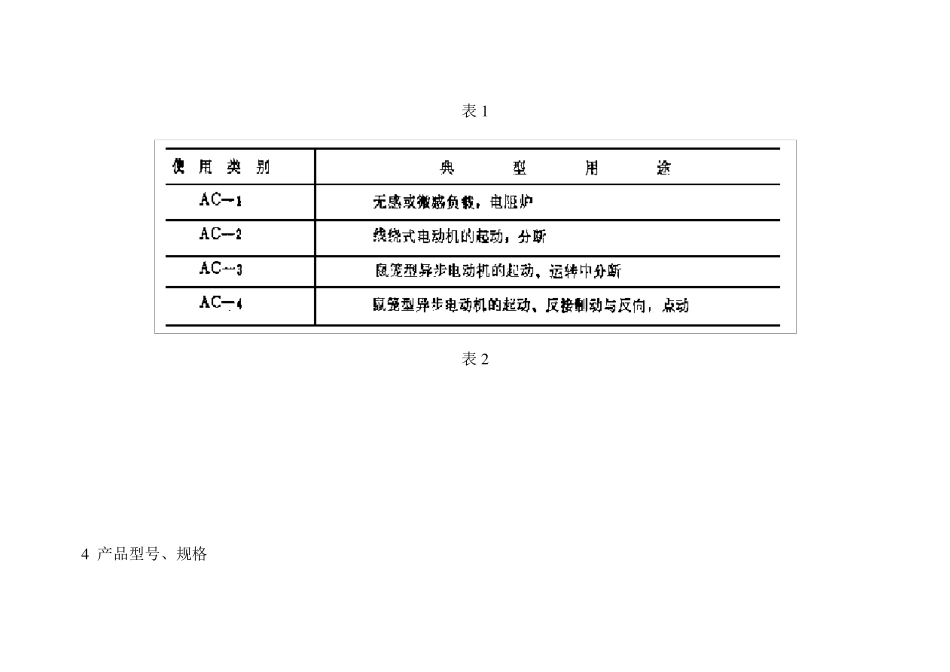

CJ20系列交流接触器_第3页
3/43
CJ20 系列交流接触器 机械工业部电器工业局企业标准 CJ20 系列交流接触器 JB/DQ 4172-86 1 引言 1.1 适用范围 本标准适用于CJ20 系列交流接触器(以下简称接触器)。该接触器主要用于交流50Hz,额定电压至660V(个别等级至1140V),电流至630A 的电力系统中接通和分断电路,并与适当的热继电器或电子式保护装置组合成电磁起动器,以保护可能发生过载的电路。 1.2 与其它标准的关系 本标准符合机械工业部标准JB2455-85《低压接触器》,并等效采用IEC158-1(1970)、IEC158-1A(1975)、IEC158-1B(1979)、IEC158-1C(1982)《低压控制设备第一部分:接触器》。 2 名词、术语 2.1 本标准规定下列主要名词、术语及其定义: a.周围空气温度:见 JK2455 中2.1.21 b.熔断短路电流:见 JB2455 中2.3.2 c.污染等级:见 JB2455 中2.3.5 d.安装类别:见 JB2455 中2.3.6 e.脉冲耐压:见 JB2455 中2.3.3 f.绝缘配合:见 JB2455 中2.3.8 2.2 除2.1 条规定者外,本标准引用CD2000.18-82《电工名词术语 低压电器》中与本标准有关的名词、术语及其定义。 3 符号、代号 3.1 本标准所用的符号有: a.Ith 约定发热电流; b.Ie 额定工作电流; c.I 接通电流; d.Ie 分断电流; e.Ue 额定工作电压; f.Us 额定控制电源电压; g.Ui 额定绝缘电压; h.U 接通前电源电压; i.Ur 分断后的恢复电压; j.cosφ 流功率因数; k.T0.95 直流电流从零到达0.95 稳态值所用的时间; l.f 试验电路固有振荡频率; m.γ 试验电路过振荡系数。 3.2 使用类别代号 a.主电路的使用类别代号见表 1。 b.辅助电路的使用类别代号见表 2。 表1 表2 4 产品型号、规格 4.1 产品型号及其含义 接触器的型号及其含义如下: * 以数字代号表示的额定工作电压。“03”代表380V ,一般可不写出;“06”代表660V ,如其产品结构无异于 380V的产品结构时,亦可不写出;“11”代表1140V 。 4.2 基本参数 4.2.1 接触器的额定绝缘电压,额定工作电压,约定发热电流,以及在相应工作制、相应使用类别下的额定工作电流和额定工作功率见表 3。 4.2.2 额定工作制 接触器适用于下述工作制: 4.2.2.1 八小时工作制:此工作制是基本工作制,接触器的约定发热电流Ith 即由此工作制确定。 4.2.2.2 不间断工作制:此工作制为接触的主触头保持闭合,并载以一稳定电流超过 8h(几星期、几个月甚至几年)也不分断。 4.2.2.3...
