CJX2系列交流接触器

CJX2系列交流接触器_第1页
1/6

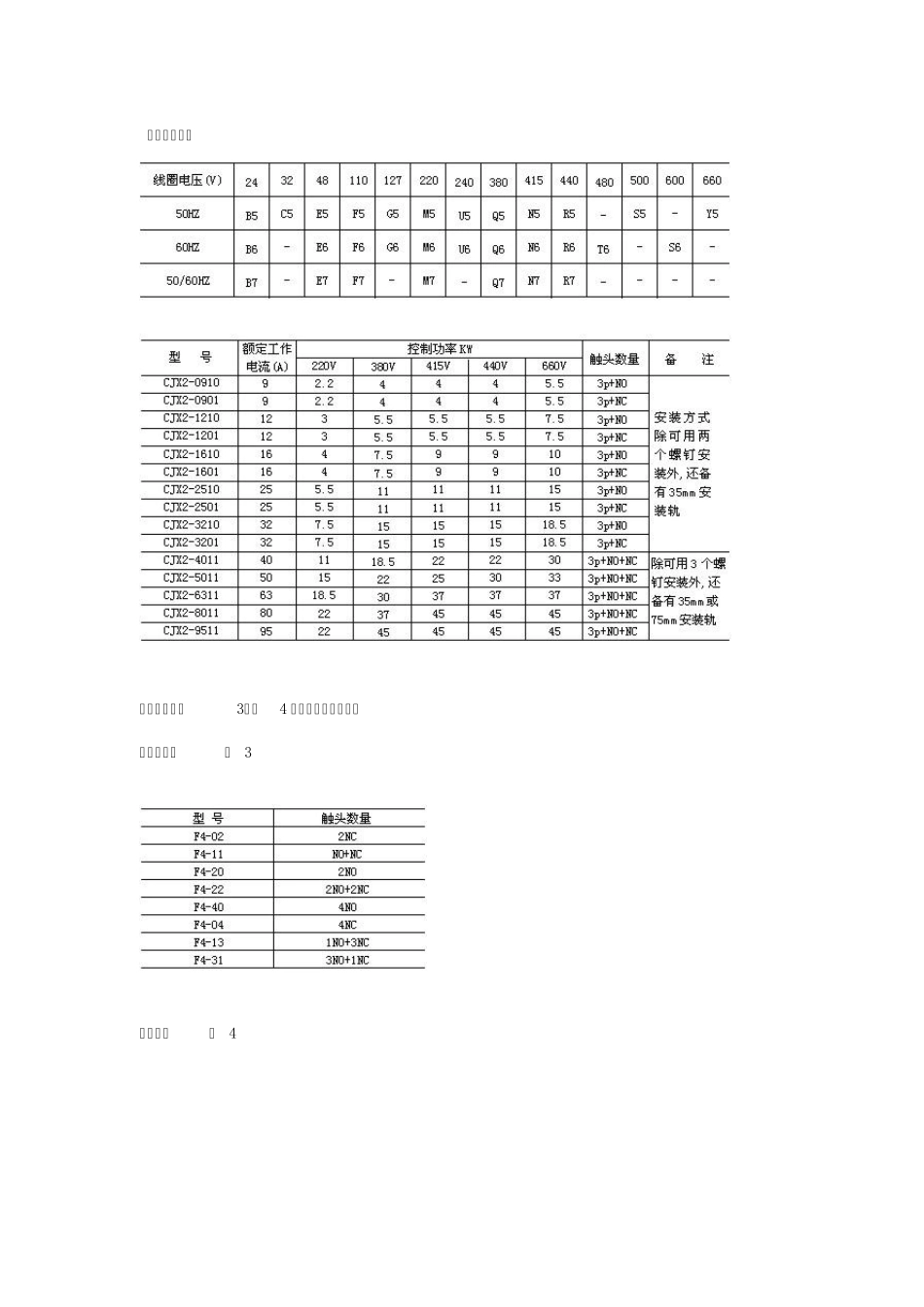

CJX2系列交流接触器_第2页
2/6

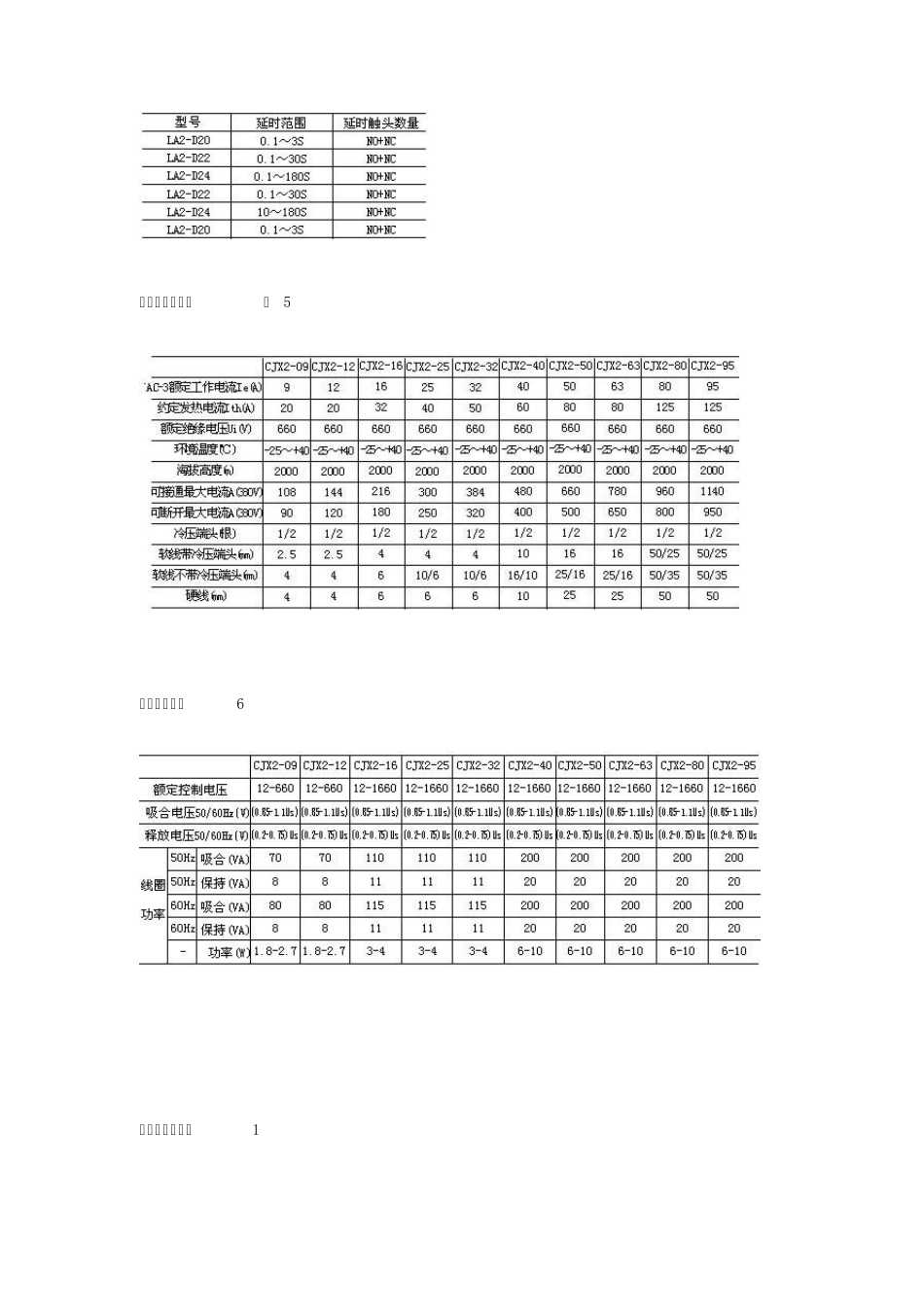

CJX2系列交流接触器_第3页
3/6
CJX2 系列交流接触器(以下简称接触器)主要用于交流50Hz 或 60Hz,额定工作电压至660V,在 AC-3 使用类别下额定工作电压为380V 额定工作电流至95A 的电路中,供远距离接通与分断电路之用,并可与热继电器直接插接组成电磁起动器,以保护可能发生操作过负荷的电路。接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器。 本系列接触产品符合IEC947-4-1、 GB14048.4、 JB/T7435 标准。 型号及其含义 主要技术参数 接触器可与表3、表4 中任何一个附件组装 辅助触头组 表 3 空气延时 表 4 主电路技术参数 表 5 线圈参数见表6 电寿命曲线见图1 负载能力见表7 外形及安装尺寸 图 4 CJX2-25 图 5 CJX2-32 图 6 CJX2-40,50,63 图 7 CJX2-80,95 CJX2-09,12 用 35mm 标准卡轨安装 CJX2-09,12,18
