CK6180大连数控车操作维护指导书

CK6180大连数控车操作维护指导书_第1页
1/29
CK6180大连数控车操作维护指导书_第2页
2/29
CK6180大连数控车操作维护指导书_第3页
3/29

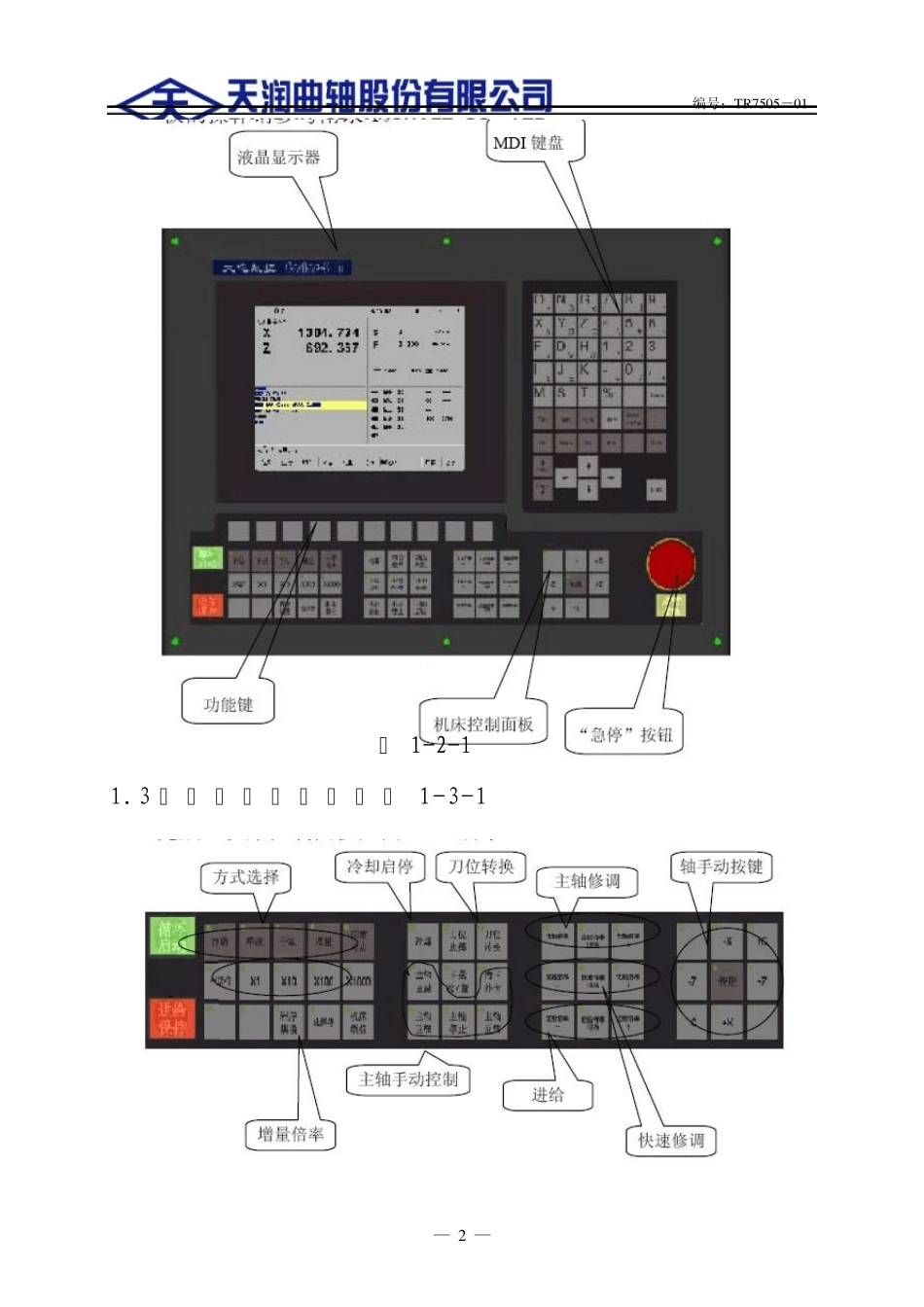

编号:TR7505-01 — 1 — 大连数控(CK6180) 操作维护指导说明书 (001-159) 本维护指导书对设备的维护和保养做出了指导,以提高设备的使用时间和使用设备处于完好状态,确保产品质量符合技术要求,使操作者能够明确操作、维护设备,减低故障率。 一、机床结构组成介绍 本机床共分九个部分,分别为:床身、头架、尾座、液压站及润滑站、刀台、操作面板、电气柜、左右回转装臵部分等。 二、设备操作步骤及事项说明 1. 操作装臵 1.1 操 作 台 结 构 大连数控31T 车床数控装臵操作台为标准固定结构,如图 1.2.1 所示,其结构美观、体积小巧,外形尺寸为420× 310× 110 毫米(W× H× D)。 1.2 显示器 操作台的左上部为8.4 寸彩色液晶显示器(分辨率为640× 480),用于汉字菜单、系统状态、故障报警的显示和加工轨迹的 图形仿真。 编号:TR7505-01 — 2 — 图 1-2-1 1.3 机 床 操 作 面 板 ( 见 图1-3-1 编号:TR7505-01 — 3 — 图 1-3-1 1.3.1 工作方式选择按键: 数 控 系 统 通 过 工 作 方 式 键 , 对 操 作 机 床 的 动 作 进 行 分类 。 在 选 定 的 工 作 方 式 下 , 只 能 做 相 应 的 操 作 。 例 如 在 “ 手动 ” 工 作 方 式 下 , 只 能 做 手 动 移 动 机 床 轴 、 手 动 换 刀 等 工作 , 不 可 能 做 连 续 自 动 的 工 件 加 工 。 同 样 , 在 “ 自 动 ” 工作 方 式 下 , 只 能 连 续 自 动 加 工 工 件 或 模 拟 加 工 工 件 , 不 可能 做 手 动 移 动 机 床 轴 、 手 动 换 刀 等 工 作 。 下 面 将 各 工 作 方式 的 工 作 范 围 介 绍 如 下 : 自动:自 动 连 续加工 工 件 ;模拟 校 验 工 件 程 序 ;在MDI模 式 下 运 行 指 令 ; 手动:通 过 机 床操作 键 可 手 动 换 刀 、移动 机 床 各 轴 ,手动 松 紧 卡 爪 , 伸 缩 尾 座 、 主 轴 正 反 转 , 冷 却 开 停 , 润 滑 开停 等 ; 增量:可 用 于 步进和 手 摇 ,默认 为 步 进 方 式 ,再次 按 下此 键 , 臵 工 作 方 式 为 手 摇 , 再 次 按 下 臵 工 作 方 式 为 步 进 ;用 于 定 量 移 动 机 床 ...
