CL1570非隔离线性恒流芯片

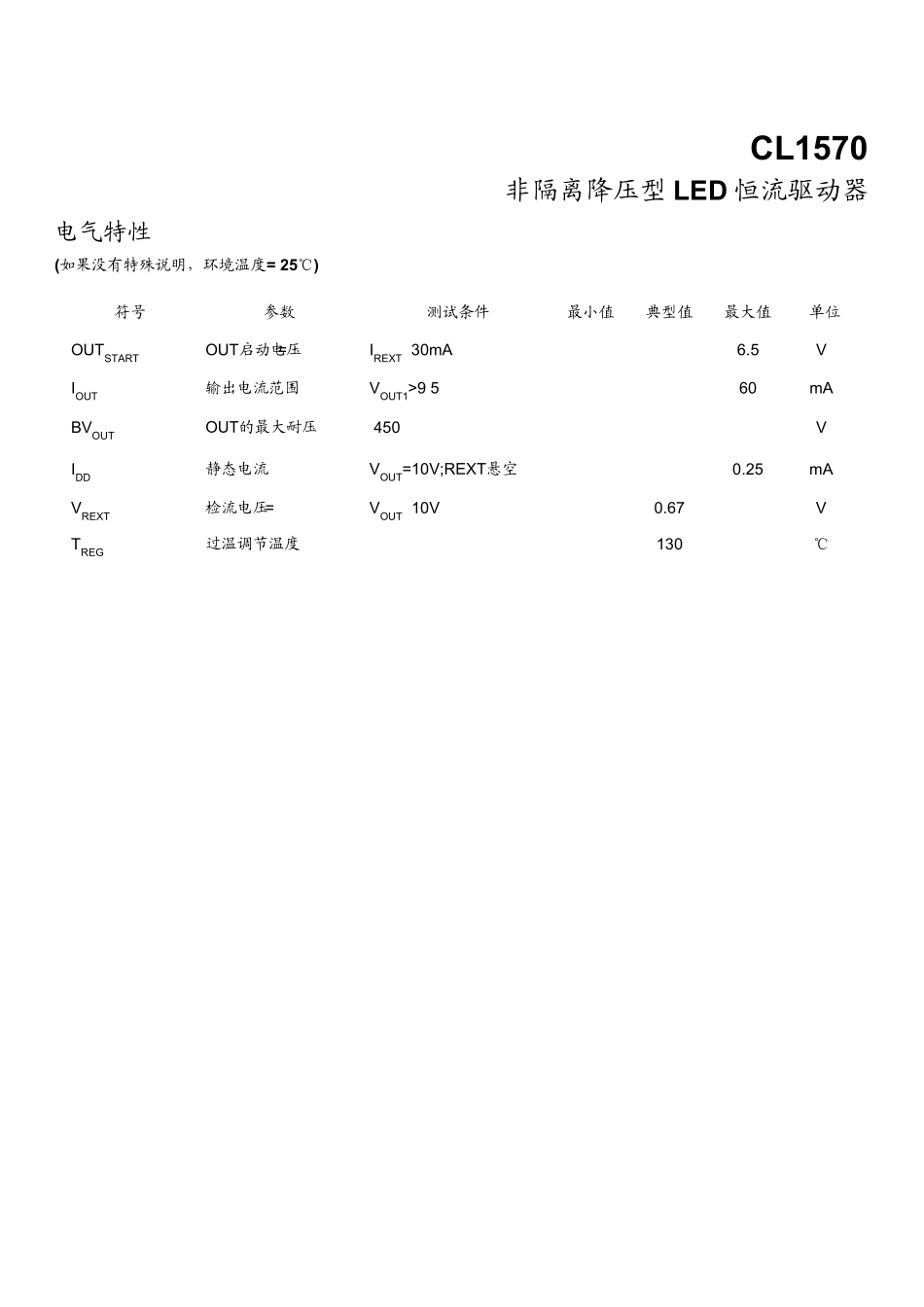

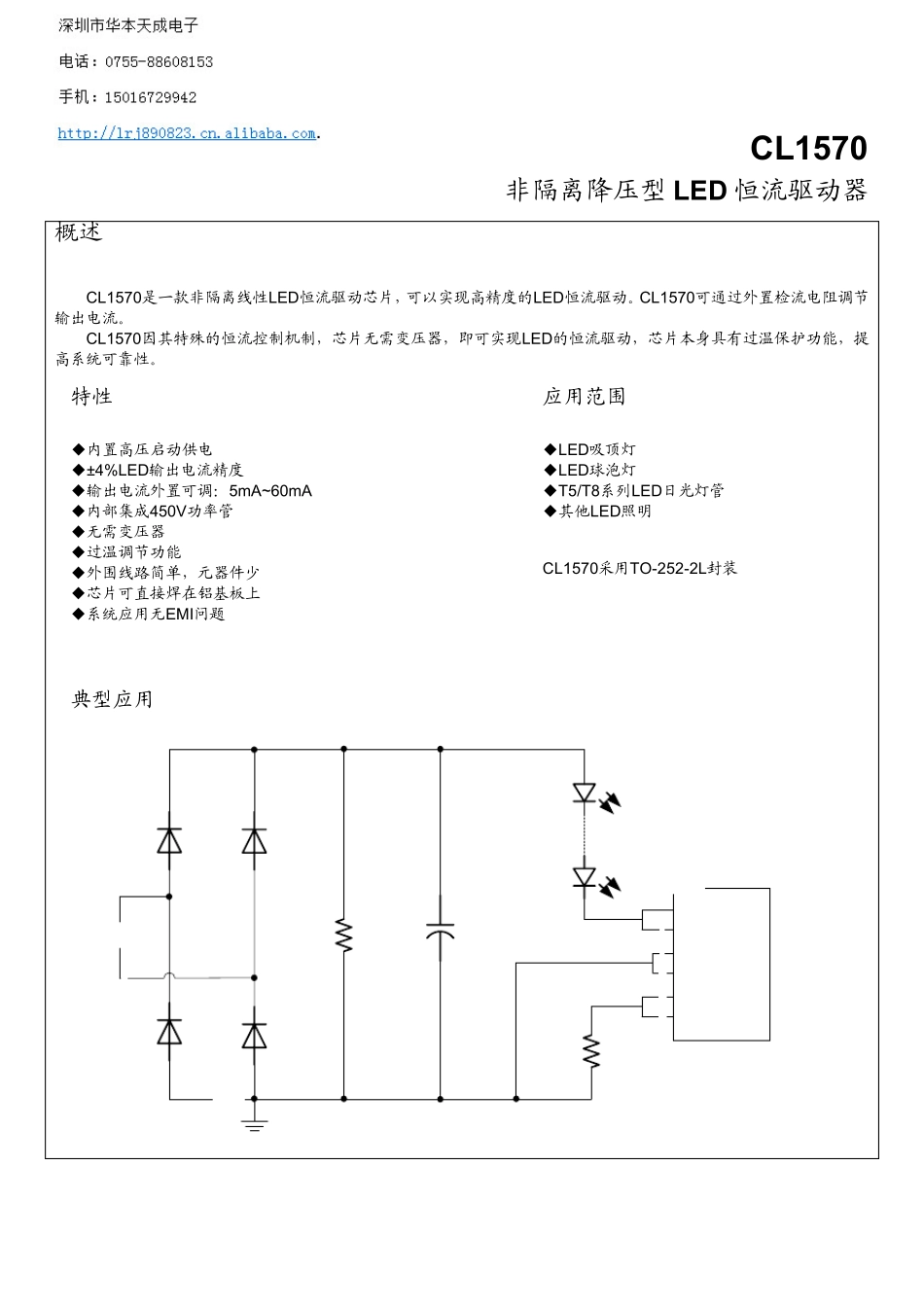

CL1570 非隔离降压型LED 恒流驱动器 概述 CL1570是一款非隔离线性LED恒流驱动芯片，可以实现高精度的LED恒流驱动。CL1570可通过外置检流电阻调节输出电流。 CL1570因其特殊的恒流控制机制，芯片无需变压器，即可实现LED的恒流驱动，芯片本身具有过温保护功能，提高系统可靠性。 特性 ◆内置高压启动供电 ±◆ 4%LED输出电流精度 ◆输出电流外置可调：5mA~60mA ◆内部集成450V功率管 ◆无需变压器 ◆过温调节功能 ◆外围线路简单，元器件少 ◆芯片可直接焊在铝基板上 ◆系统应用无EMI问题 应用范围 LED◆吸顶灯 LED◆球泡灯 T5/T8◆系列LED日光灯管 ◆其他LED照明 CL1570采用TO-252-2L封装 典型应用 CL1570 非隔离降压型LED 恒流驱动器 打标说明及管脚分布 TO-252-2L 管脚图 丝印字符 丝印字符说明 左示意图 CL1570 芯片型号 Y 年号 W 周号 XXXXX 生产批号 管脚描述 管脚号 管脚名 描述 1 OUT 恒流控制端口 2 GND 接地端 3 REXT 电流采样端 最大额定值 (注) 参数 范围 OUT端电压 0 V to 450 V REXT 端电压 0 V to 0.7 V 工作结温范围 -20 to 125 ℃℃ 最低/最高存储温度 -50 to 150 ℃℃ 封装耗散等级 封装 RθJA (/W )℃ TO-252-2L 74.9 注：超出“最大额定值”可能损毁器件。推荐工作范围内器件可以工作，但不保证其特性。运行在最大额定条件下长时间可能会影响器件的可靠性。 CL1570 非隔离降压型LED 恒流驱动器 电气特性 (如果没有特殊说明，环境温度= 25)℃ 符号 参数 测试条件 最小值典型值 最大值单位 OUTSTART OUT启动电压 IREXT=30m A 6.5 V IOUT 输出电流范围 VOUT1>9 5 60 m A BVOUT OUT的最大耐压 450 V IDD 静态电流 VOUT=10V;REXT悬空 0.25 m A VREXT 检流电压 VOUT=10V 0.67 V TREG 过温调节温度 130 ℃ CL1570 非隔离降压型LED 恒流驱动器 使用说明 CL1570作为一款LED恒流驱动控制芯片，芯片内部集成了LED恒流控制电路模块，温度调节模块。芯片可通过外置的REXT检流电阻实现输出电流5mA~60mA变化，OUT1端口的最低工作电压为6.5V 芯片的输出电流IOUT通过REXT端口的检流电阻R进行调节： REXTOUTVI=R 其中，REXTV为REXT端口的检测电压。 CL1570具有过温调节功能。在芯片温度过高时，芯片内部将会逐渐减小检测电压VREXT，进而减小输出电流，减小芯片的温升，保护芯片和系统的安全。 CL...
