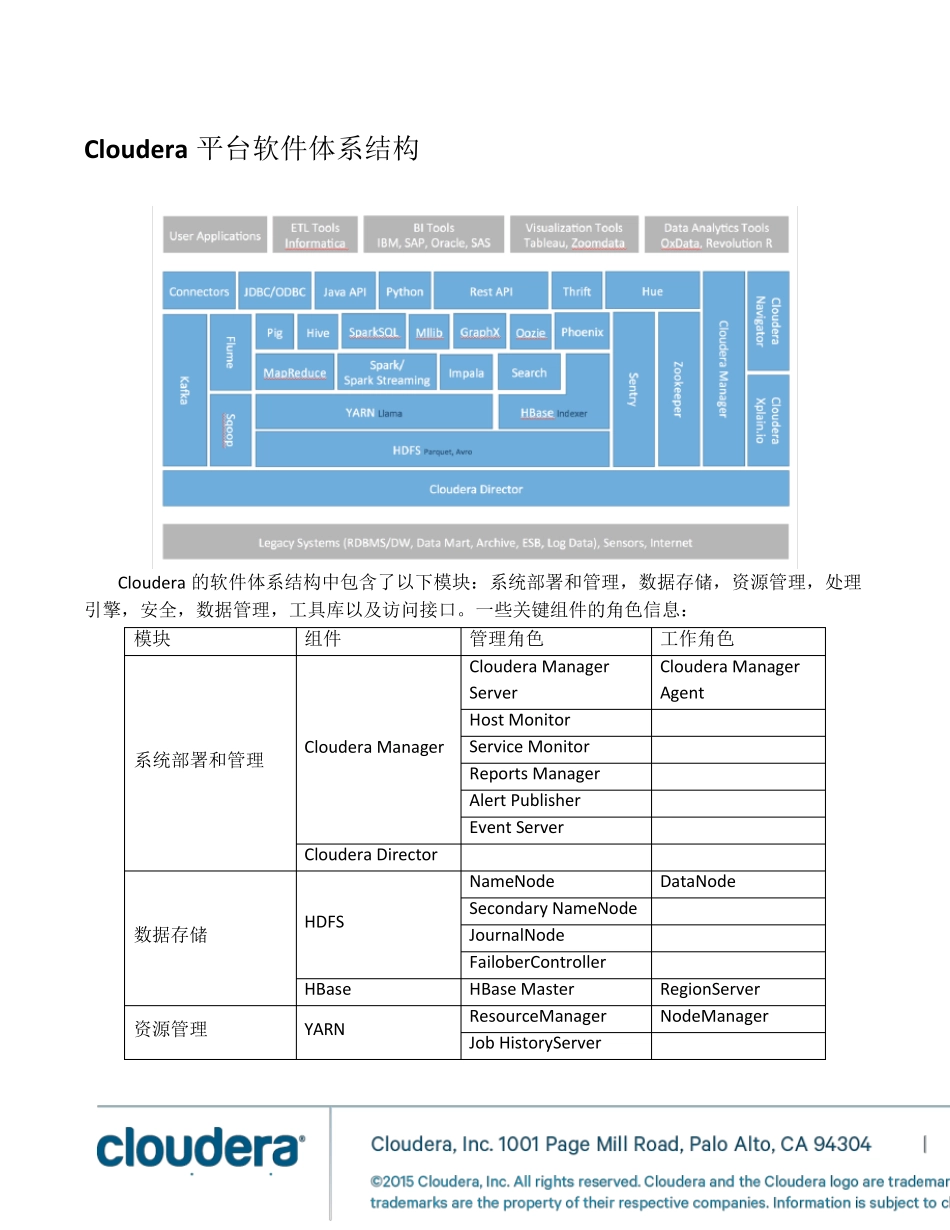

Clou dera 平台参考部署架构 Clou dera 平台软件体系结构 Cloudera 的软件体系结构中包含了以下模块:系统部署和管理,数据存储,资源管理,处理引擎,安全,数据管理,工具库以及访问接口。一些关键组件的角色信息: 模块 组件 管理角色 工作角色 系统部署和管理 Cloudera Manager Cloudera Manager Server Cloudera Manager Agent Host Monitor Service Monitor Reports Manager Alert Publisher Event Server Cloudera Director 数据存储 HDFS NameNode DataNode Secondary NameNode JournalNode FailoberController HBase HBase Master RegionServer 资源管理 YARN ResourceManager NodeManager Job HistoryServer 处理引擎 Spark History Server Impala Impala Catalog Server Impala Daemon Impala StateStore Search Solr Server 安全、数据管理 Sentry Sentry Server Cloudera Navigator Navigator KeyTrustee Navigator Metadata Server Navigator Audit Server 工具库 Hive Hive Metastore Hive Server2 硬件配置 集群服务器按照节点承担的任务分为管理节点和工作节点。管理节点上一般部署各组件的管理角色,工作节点一般部署有各角色的存储、容器或计算角色。根据业务类型不同,集群具体配置也有所区别: 1. 实时流处理服务集群:Hadoop 实时流处理性能对节点内存和 CPU 有较高要求,基于 SparkStreaming 的流处理消息吞吐量可随着节点数量增加而线性增长。 管理节点 工作节点 处理器 两路 Intel®至强处理器,可选用 E5-2630 处理器 两路 Intel®至强处理器,可选用 E5-2660 处理器 内核数 6 核/CPU(或者可选用 8 核/CPU), 主频 2.3GHz 或以上 6 核/CPU(或者可选用 8 核/CPU), 主频 2.0GHz 或以上 内存 128GB ECC DDR3 128GB ECC DDR3 硬盘 2 个 2TB 的 SAS 硬盘(3.5 寸), 7200RPM, RAID1 4-12 个 4TB 的 SAS 硬盘(3.5 寸), 7200RPM, 不使用 RAID 网络 至少两个 1GbE 以太网电口,推荐使用光口提高性能。 可以两个网口链路聚合提供更高带宽。 至少两个 1GbE 以太网电口,推荐使用光口提高性能。 可以两个网口链路聚合提供更高带宽。 硬件尺寸 1U 或 2U 1U 或 2U 接入交换机 48 口千兆交换机,要求全千兆,可堆叠 聚合交换机(可选) 4 口 SFP+...
