CMW500LTE测试方法VIP专享

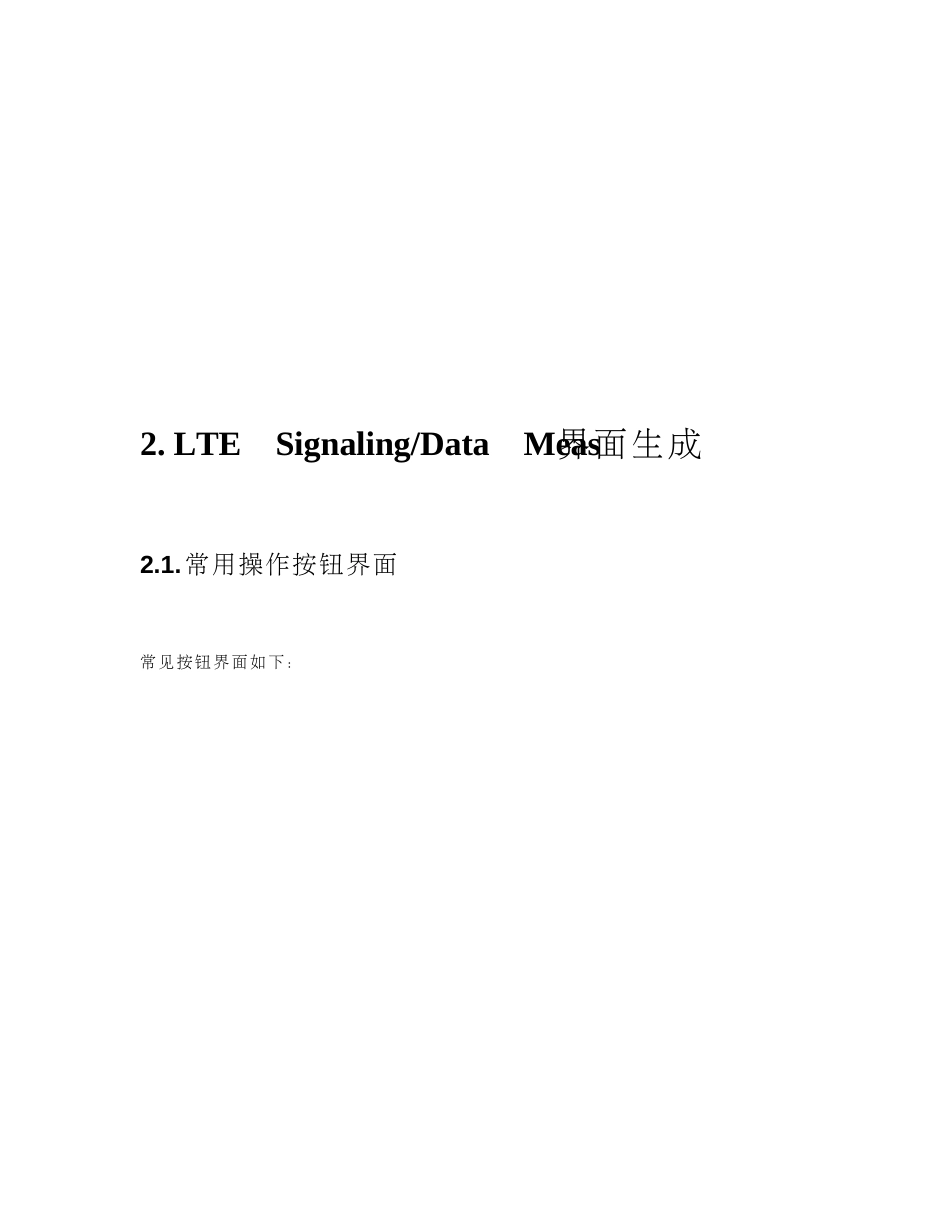

1 . 简介该 文 档 仅 针 对LTE 的应用测试，利用详细的图解，逐步对模拟环境的开启、参数设置以及Iperf / Http / Ftp / Ping 等配置和测试测试进行说明，希望读者在图文中，逐步熟练掌握设置及测试步骤。如在测试中，发现不当之处或者有疑问，请联系文档作者进行增补及更正。CMW500 的 CALLBOX 环境可以模拟 2 小区环境，但仅 Signaling1 可以做做性能测试，吞吐率测试等；Signaling2 仅有 testmode 可以进行接入测试及射频指标测试。注：本文档主要介绍在该环境下模拟单小区环境下吞吐率测试的简单使用方法。技术支持，欢迎指正，谢谢!2. LTE Signaling/Data Meas界面生成2 .1 .常用操作按钮界面常见按钮界面如下： 图 2-1-1界面右侧是常用的按钮；以下几个按钮是常用按钮：“SIGNAL/GEN”按钮：生成模拟小区配置 LTE Signaling界面“MEASURE”按钮：生成吞吐率测试相关的 Data Meas界面“TASKS”按钮：在界面下侧显示当前已生成界面“ON/OFF” 按钮：激活 /关闭按钮，用于激活模拟小区，打开 FTP 业务，UDP/TCP 灌包，Throughp ut 统计等功能2.2.LTE Sign alin g界面生成点击右侧“ SIGNAL/GEN”按钮，出现“ General/Signaling Controller”界面。 图 2-2-1勾选“Signaling 1”，生成小区 1 的小区配置界面 LTE 1 Signaling。同理，如果要做两小区测试，可以再勾选“Signaling 2”，生成小区 1 的小区配置界面 LTE 2Signaling。 选择右侧“TASKS”按钮按下，在界面左下角弹出的已打开界面里选择“LTE 1 Signaling”按钮按下，打开小区1 的配置界面。 选择该任务“LTE1 Signaling”后，就可以对小区进行配置了。根据终端的能力，选择频段，小区带宽等参数。流量控制参数： １． 分配不同的资源块 RB； ２． TBS indx(需要在 Scheduling Type= User defined Channels)，RMC 下该值为 3GPP 规定的值，见 CMW-LTE 手册或 3GPP 规范； ３． 调整上下行调制类型（QPSK/16QAM/64 QAM）。打开的小区配置界面如下： 图 2 -2 -22.3.Data meas界面生成点击“MEASURE”按钮，勾选“Measurement”，生成吞吐率测试 meas 相关界面 Data meas。 图 2 -3 -1选择右侧“ TASKS” 按钮按下，在界面左下角弹出的已打开界面里选择 “ Data meas”按钮按下，出现的“ IPerf” 界面。 图 2-3-2其中，常用的吞吐率测试相关界面只要有如下几个：“ IPr...
