CO2陶瓷衬垫焊通用工艺

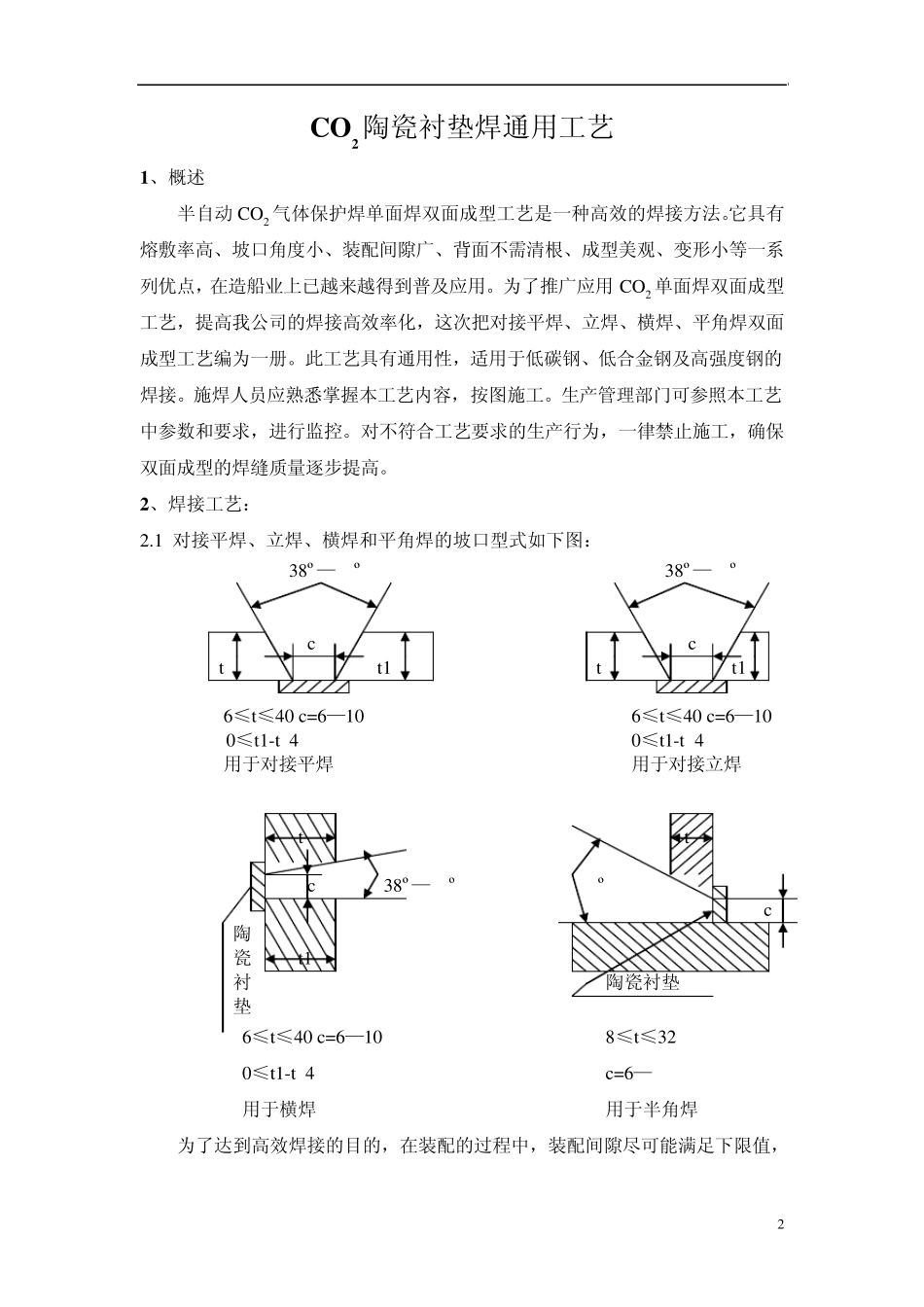

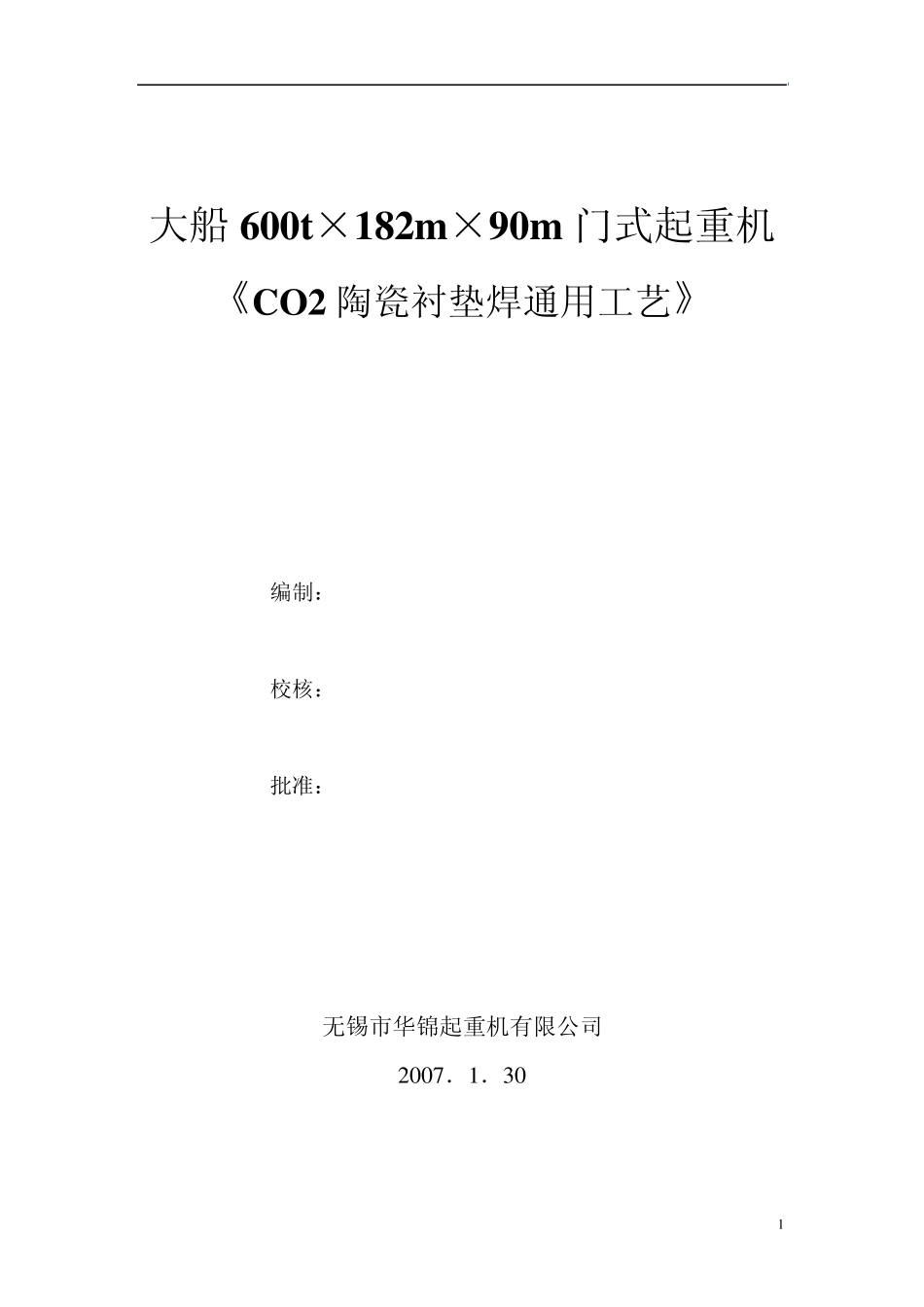

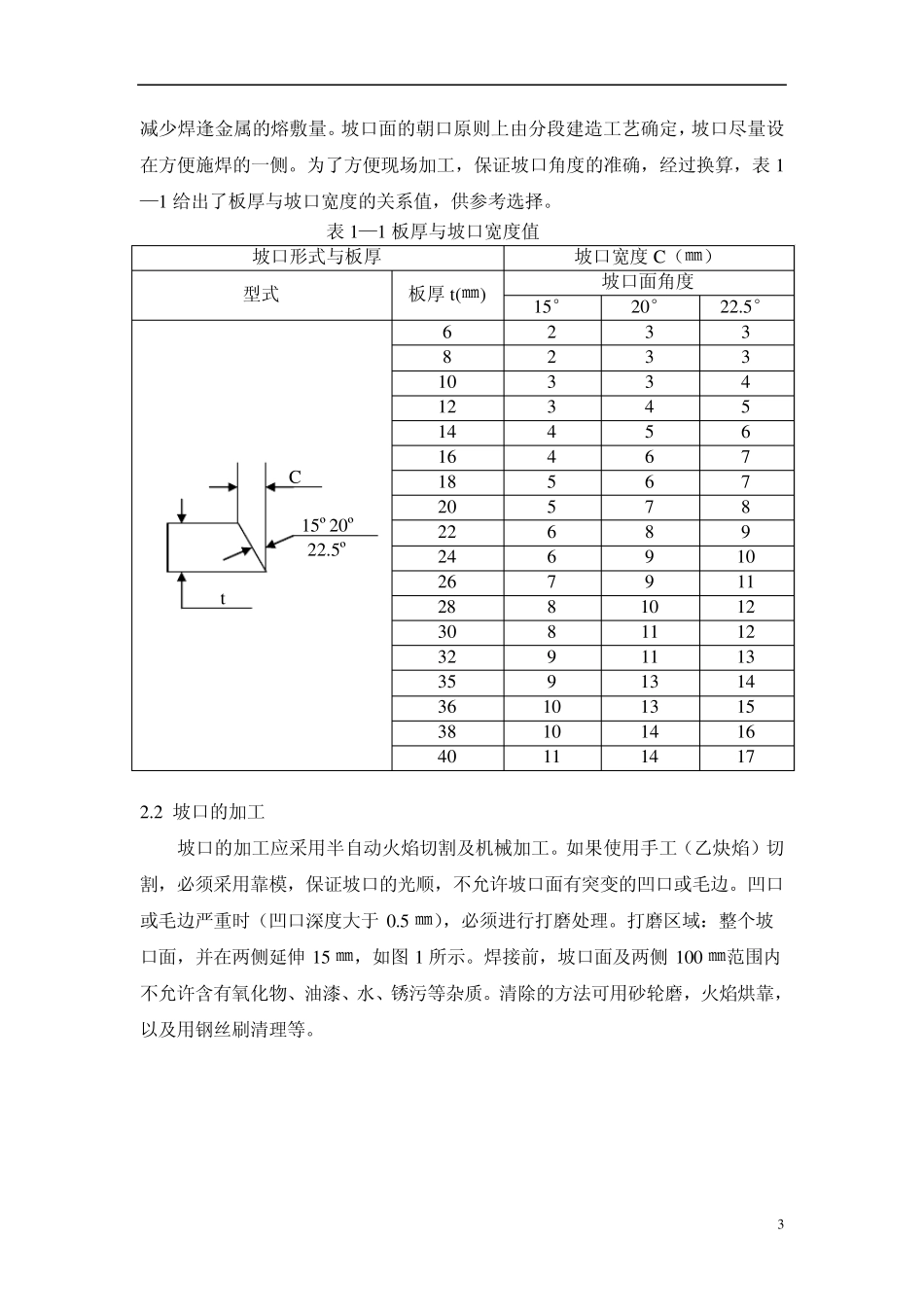

1 大船600t×182m×90m 门式起重机 《CO2 陶瓷衬垫焊通用工艺》 编制： 校核： 批准： 无锡市华锦起重机有限公司 2 0 0 7 ．1 ．3 0 2 CO2陶瓷衬垫焊通用工艺 1、概述 半自动 CO2 气体保护焊单面焊双面成型工艺是一种高效的焊接方法。它具有熔敷率高、坡口角度小、装配间隙广、背面不需清根、成型美观、变形小等一系列优点，在造船业上已越来越得到普及应用。为了推广应用 CO2 单面焊双面成型工艺，提高我公司的焊接高效率化，这次把对接平焊、立焊、横焊、平角焊双面成型工艺编为一册。此工艺具有通用性，适用于低碳钢、低合金钢及高强度钢的焊接。施焊人员应熟悉掌握本工艺内容，按图施工。生产管理部门可参照本工艺中参数和要求，进行监控。对不符合工艺要求的生产行为，一律禁止施工，确保双面成型的焊缝质量逐步提高。 2、焊接工艺： 2.1 对接平焊、立焊、横焊和平角焊的坡口型式如下图： 38º—42º 38º—42º c c t t1 t t1 6≤t≤40 c=6—10 6≤t≤40 c=6—10 0≤t1-t<4 0≤t1-t<4 用于对接平焊 用于对接立焊 t t c 38º—42º 40º c 陶 瓷 t1 衬 陶瓷衬垫 垫 6≤t≤40 c=6—10 8≤t≤32 0≤t1-t<4 c=6—8 用于横焊 用于半角焊 为了达到高效焊接的目的，在装配的过程中，装配间隙尽可能满足下限值， 3 减少焊逢金属的熔敷量。坡口面的朝口原则上由分段建造工艺确定，坡口尽量设在方便施焊的一侧。为了方便现场加工，保证坡口角度的准确，经过换算，表1—1 给出了板厚与坡口宽度的关系值，供参考选择。 表1—1 板厚与坡口宽度值 坡口形式与板厚 坡口宽度C（㎜） 型式 板厚t(㎜) 坡口面角度 15° 20° 22.5° C 15º20º 22.5º t 6 2 3 3 8 2 3 3 10 3 3 4 12 3 4 5 14 4 5 6 16 4 6 7 18 5 6 7 20 5 7 8 22 6 8 9 24 6 9 10 26 7 9 11 28 8 10 12 30 8 11 12 32 9 11 13 35 9 13 14 36 10 13 15 38 10 14 16 40 11 14 17 2.2 坡口的加工 坡口的加工应 采 用 半 自 动 火 焰 切 割 及 机 械 加工。如 果 使 用 手 工（乙 炔 焰 ）切割 ，必 须 采 用 靠 模 ，保证坡口的光 顺 ，不 允 许 坡口面有 突 变 的凹 口或 毛 边 。凹 口或 毛 边 严 重 时 （凹 口深 度大 于0.5 ㎜），必 须 进 行 打 磨 处 理 。打 ...
