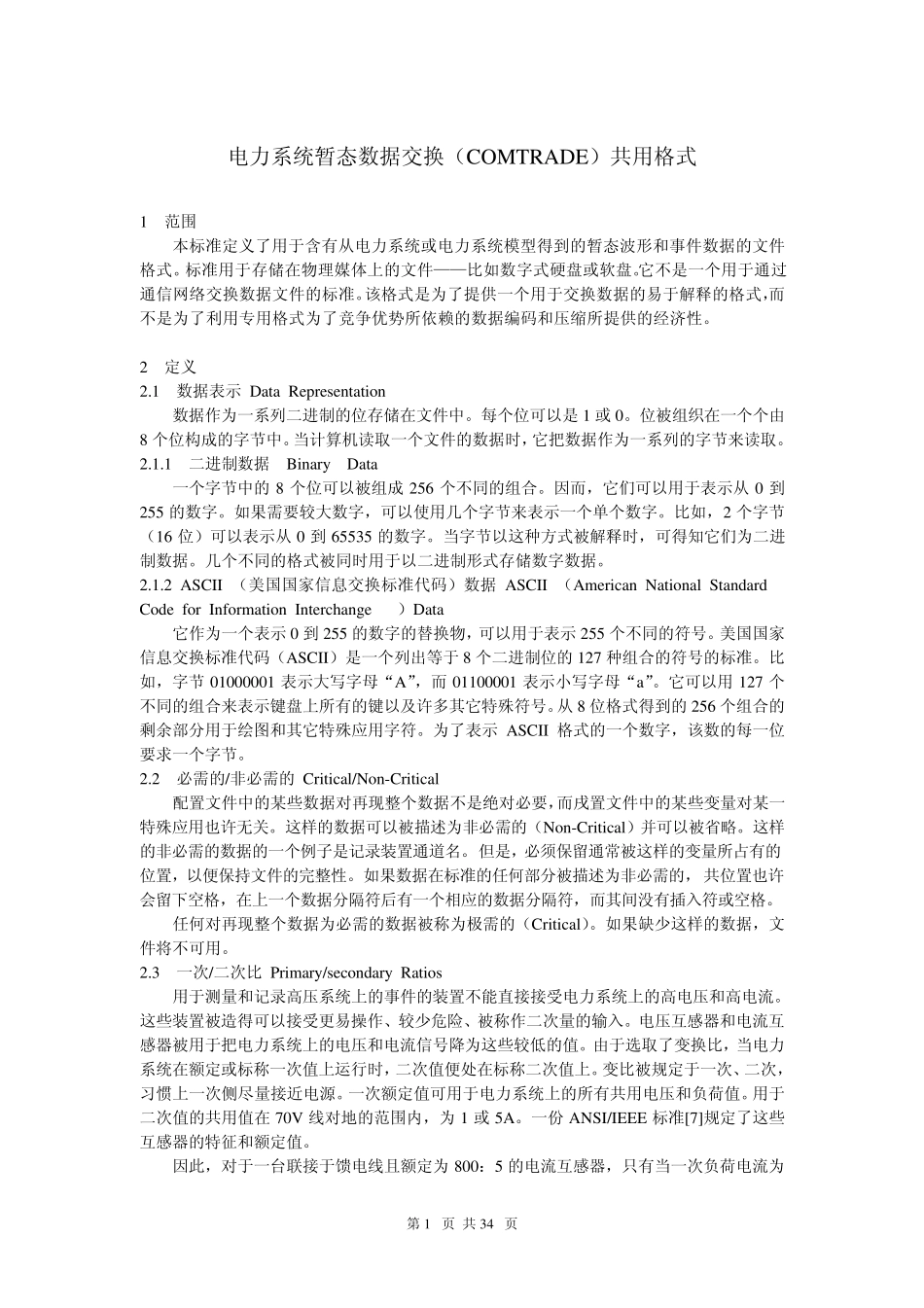

第 1 页 共 34 页 电力系统暂态数据交换（COMTRADE）共用格式 1 范围 本标准定义了用于含有从电力系统或电力系统模型得到的暂态波形和事件数据的文件格式。标准用于存储在物理媒体上的文件——比如数字式硬盘或软盘。它不是一个用于通过通信网络交换数据文件的标准。该格式是为了提供一个用于交换数据的易于解释的格式，而不是为了利用专用格式为了竞争优势所依赖的数据编码和压缩所提供的经济性。 2 定义 2.1 数据表示 Data Representation 数据作为一系列二进制的位存储在文件中。每个位可以是 1 或0。位被组织在一个个由8 个位构成的字节中。当计算机读取一个文件的数据时，它把数据作为一系列的字节来读取。 2.1.1 二进制数据 Binary Data 一个字节中的8 个位可以被组成 256 个不同的组合。因而，它们可以用于表示从0 到255 的数字。如果需要较大数字，可以使用几个字节来表示一个单个数字。比如，2 个字节（16 位）可以表示从0 到65535 的数字。当字节以这种方式被解释时，可得知它们为二进制数据。几个不同的格式被同时用于以二进制形式存储数字数据。 2.1.2 ASCII （美国国家信息交换标准代码）数据 ASCII （American National Standard Code for Information Interchange）Data 它作为一个表示 0 到255 的数字的替换物，可以用于表示 255 个不同的符号。美国国家信息交换标准代码（ASCII）是一个列出等于8 个二进制位的127 种组合的符号的标准。比如，字节 01000001 表示大写字母“A”，而 01100001 表示小写字母“a”。它可以用127 个不同的组合来表示键盘上所有的键以及许多其它特殊符号。从8 位格式得到的256 个组合的剩余部分用于绘图和其它特殊应用字符。为了表示 ASCII 格式的一个数字，该数的每一位要求一个字节。 2.2 必需的/非必需的 Critical/Non-Critical 配置文件中的某些数据对再现整个数据不是绝对必要，而戌置文件中的某些变量对某一特殊应用也许无关。这样的数据可以被描述为非必需的（Non-Critical）并可以被省略。这样的非必需的数据的一个例子是记录装置通道名。但是，必须保留通常被这样的变量所占有的位置，以便保持文件的完整性。如果数据在标准的任何部分被描述为非必需的， 共位置也许会留下空格，在上一个数据分隔符后有一个相应的数据分隔符，而其间没有插入符或空格。 任何对再现整个数据为必需的数据被称为极需的（Critical）。如果缺少...
