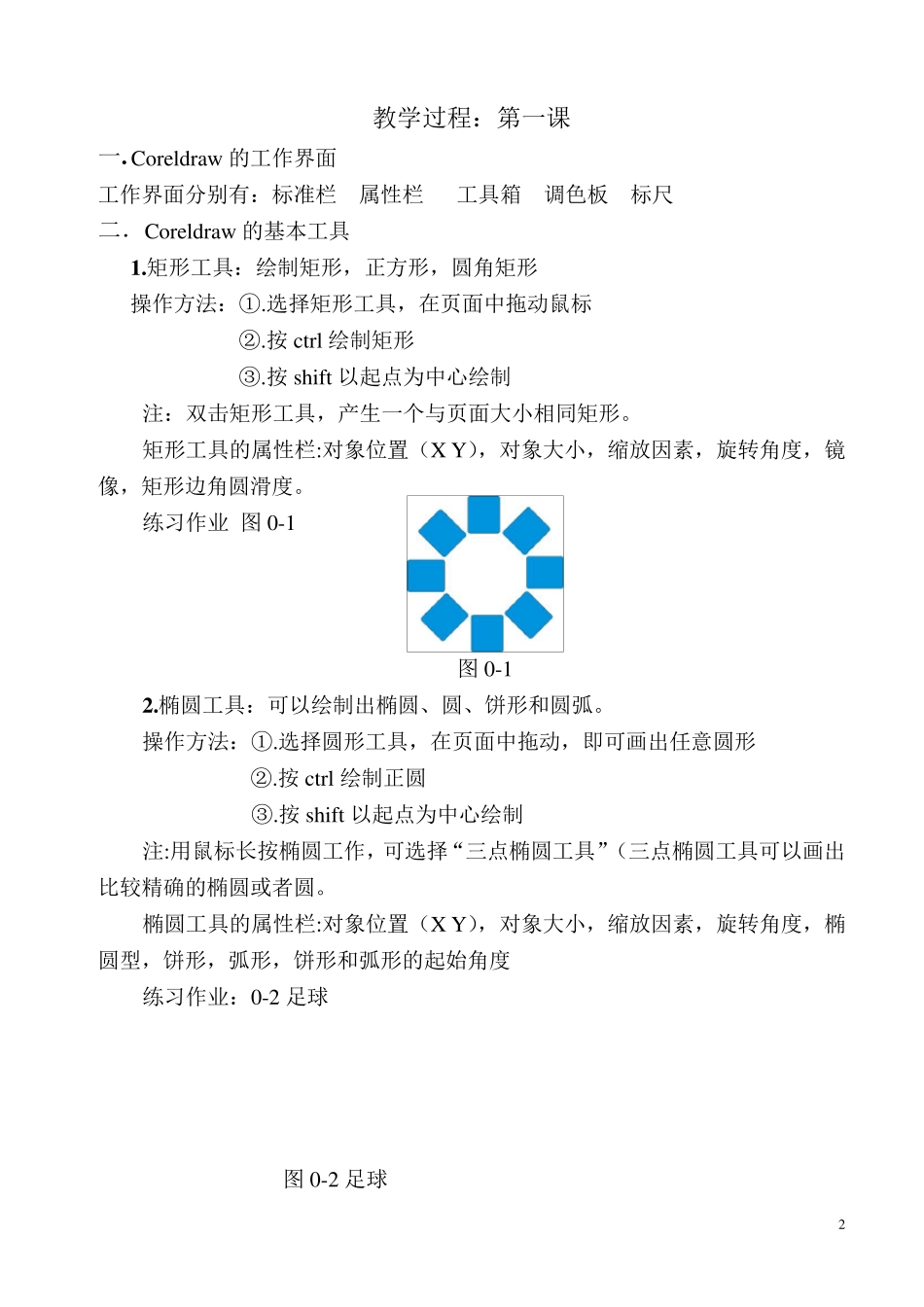

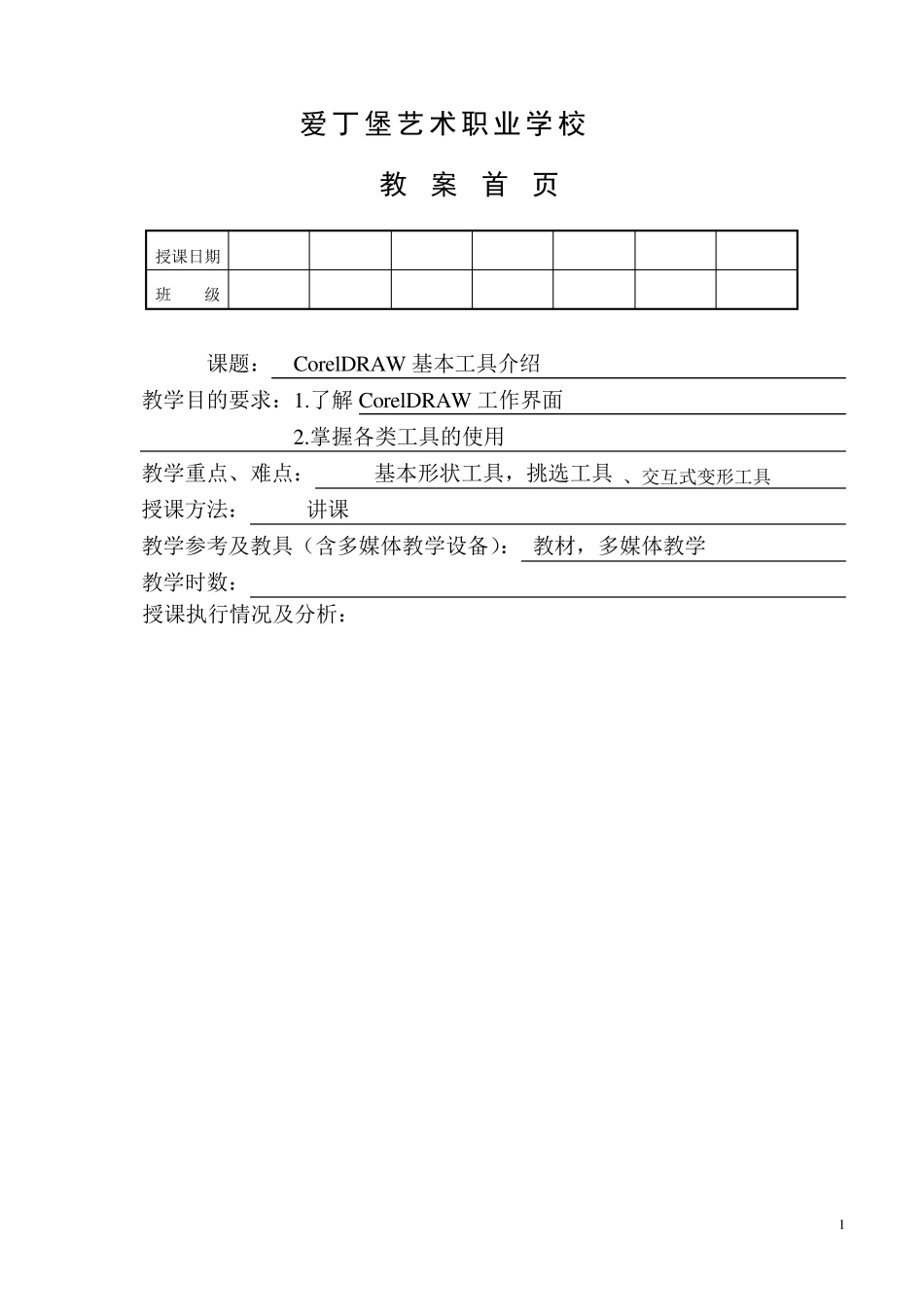

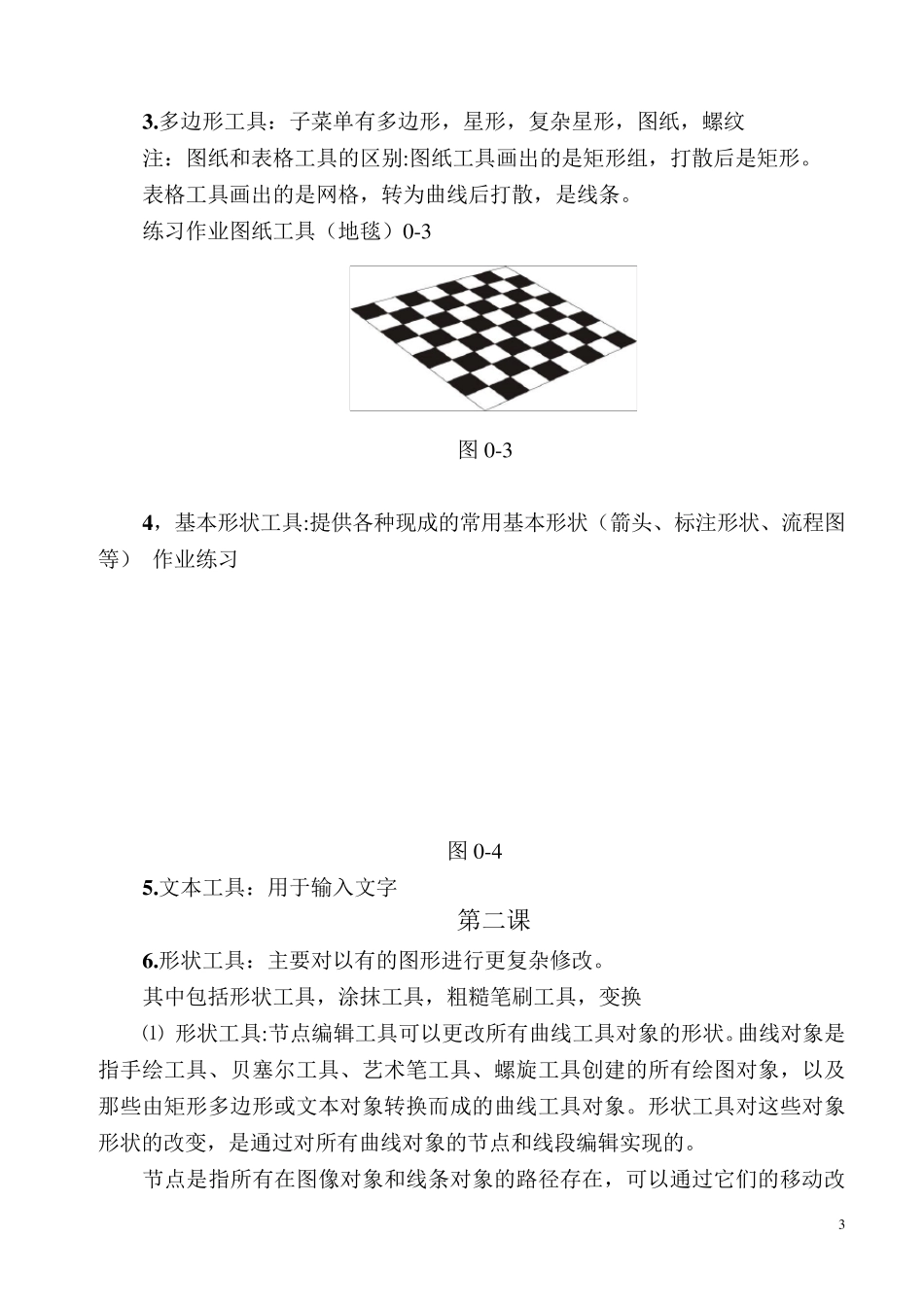

1 爱丁 堡 艺 术 职 业 学 校 教 案 首 页 授课日期 班 级 课题: CorelDRAW 基本工具介绍 教学目的要求:1.了解CorelDRAW 工作界面 2.掌握各类工具的使用 教学重点、难点: 基本形状工具,挑选工具 、交互式变形工具 授课方法: 讲课 教学参考及教具(含多媒体教学设备): 教材,多媒体教学 教学时数: 授课执行情况及分析: 2 教学过程:第一课 一. Coreldraw 的工作界面 工作界面分别有:标准栏 属性栏 工具箱 调色板 标尺 二.Coreldraw 的基本工具 1 .矩形工具:绘制矩形,正方形,圆角矩形 操作方法:①.选择矩形工具,在页面中拖动鼠标 ②.按ctrl 绘制矩形 ③.按shift 以起点为中心绘制 注:双击矩形工具,产生一个与页面大小相同矩形。 矩形工具的属性栏:对象位置(X Y),对象大小,缩放因素,旋转角度,镜像,矩形边角圆滑度。 练习作业 图0-1 图0-1 2 .椭圆工具:可以绘制出椭圆、圆、饼形和圆弧。 操作方法:①.选择圆形工具,在页面中拖动,即可画出任意圆形 ②.按ctrl 绘制正圆 ③.按shift 以起点为中心绘制 注:用鼠标长按椭圆工作,可选择“三点椭圆工具”(三点椭圆工具可以画出比较精确的椭圆或者圆。 椭圆工具的属性栏:对象位置(X Y),对象大小,缩放因素,旋转角度,椭圆型,饼形,弧形,饼形和弧形的起始角度 练习作业:0-2 足球 图0-2 足球 3 3 .多边形工具:子菜单有多边形,星形,复杂星形,图纸,螺纹 注:图纸和表格工具的区别:图纸工具画出的是矩形组,打散后是矩形。 表格工具画出的是网格,转为曲线后打散,是线条。 练习作业图纸工具(地毯)0-3 图0-3 4 ,基本形状工具:提供各种现成的常用基本形状(箭头、标注形状、流程图等) 作业练习 图0-4 5 .文本工具:用于输入文字 第二课 6 .形状工具:主要对以有的图形进行更复杂修改。 其中包括形状工具,涂抹工具,粗糙笔刷工具,变换 ⑴ 形状工具:节点编辑工具可以更改所有曲线工具对象的形状。曲线对象是指手绘工具、贝塞尔工具、艺术笔工具、螺旋工具创建的所有绘图对象,以及那些由矩形多边形或文本对象转换而成的曲线工具对象。形状工具对这些对象形状的改变,是通过对所有曲线对象的节点和线段编辑实现的。 节点是指所有在图像对象和线条对象的路径存在,可以通过它们的移动改 4 变形状控制点。 ⑵ 粗燥笔刷工具:只用于曲线对象如直线、曲线、文本等我们可以自...
