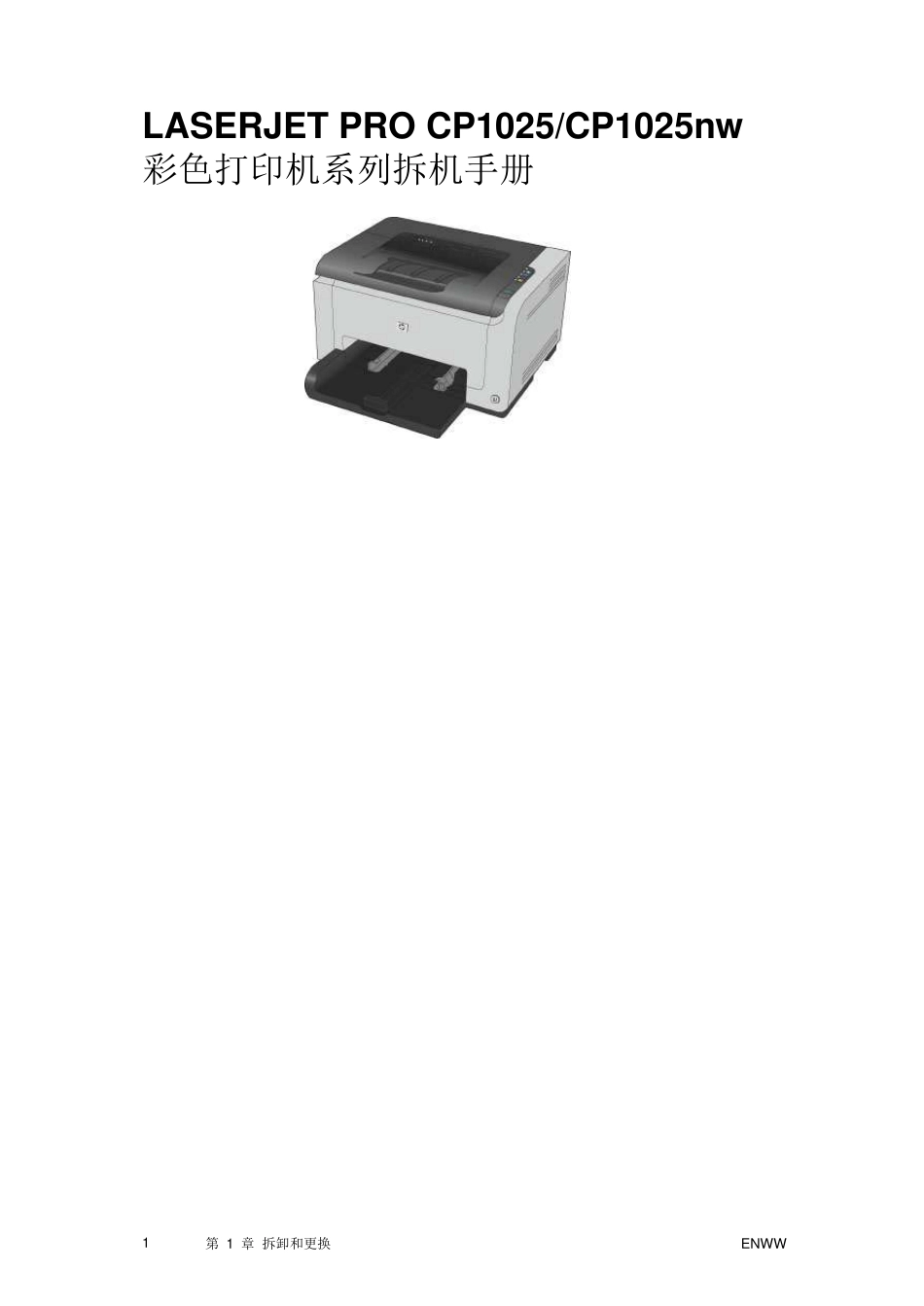

CP1025CP1025nw彩色打印机系列拆机手册

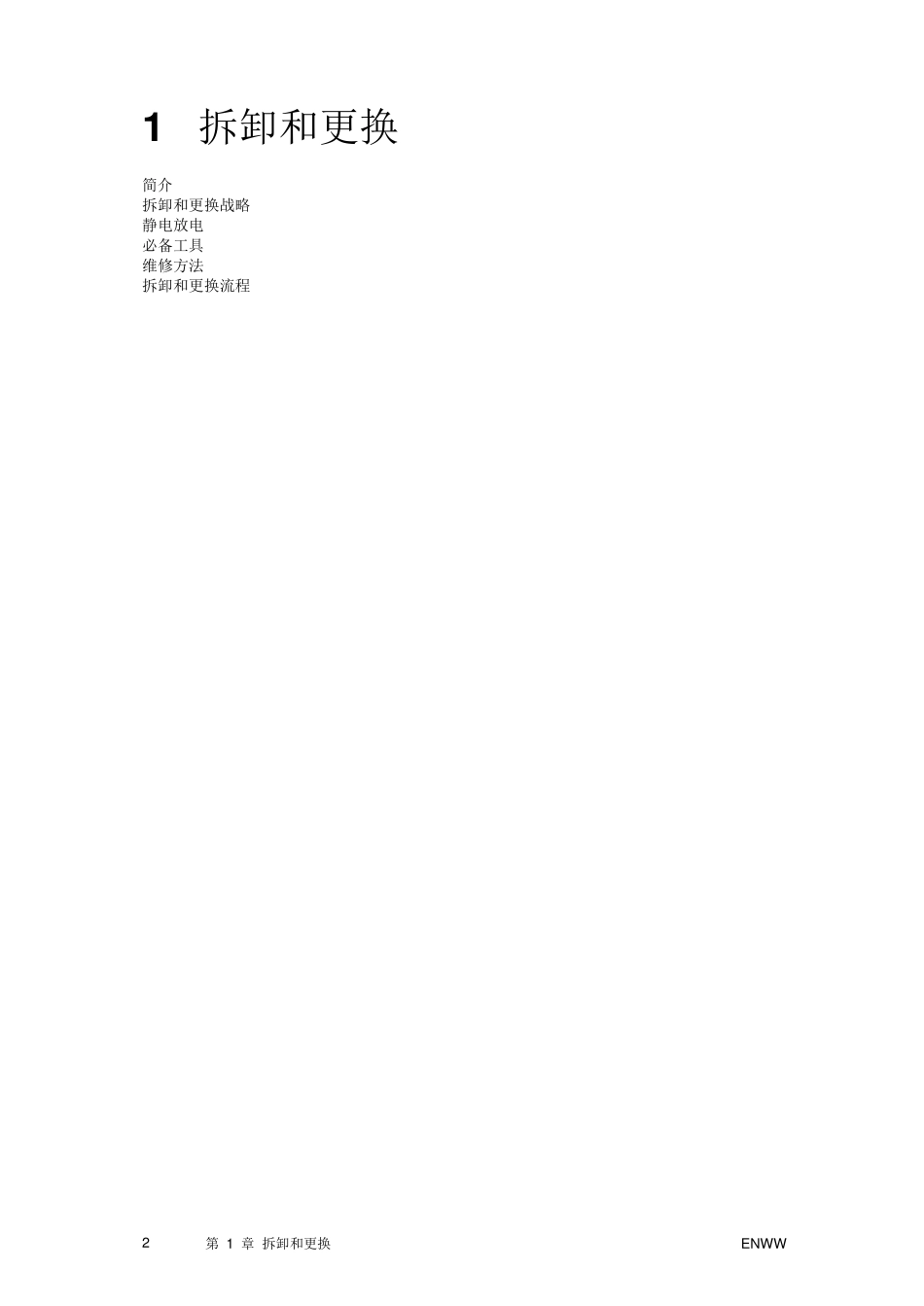

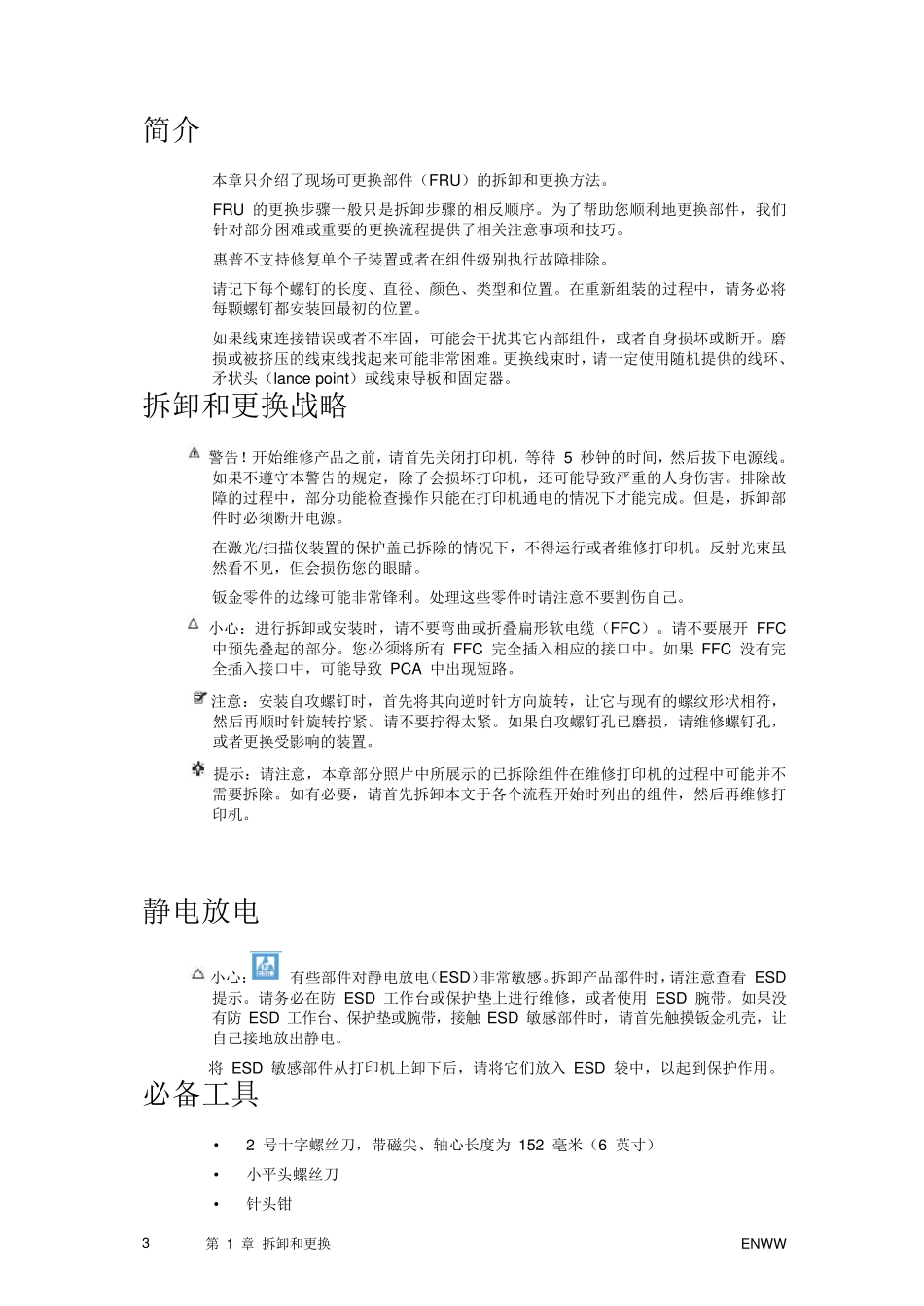

第 1 章 拆卸和更换 ENW W 1 LASERJET PRO CP1025/CP1025nw 彩色打印机系列拆机手册 第 1 章 拆卸和更换 ENW W 2 1 拆卸和更换 简介 拆卸和更换战略 静电放电 必备工具 维修方法 拆卸和更换流程 第 1 章 拆卸和更换 ENWW 3 简介 本章只介绍了现场可更换部件（FRU）的拆卸和更换方法。 FRU 的更换步骤一般只是拆卸步骤的相反顺序。为了帮助您顺利地更换部件，我们针对部分困难或重要的更换流程提供了相关注意事项和技巧。 惠普不支持修复单个子装置或者在组件级别执行故障排除。 请记下每个螺钉的长度、直径、颜色、类型和位置。在重新组装的过程中，请务必将每颗螺钉都安装回最初的位置。 如果线束连接错误或者不牢固，可能会干扰其它内部组件，或者自身损坏或断开。磨损或被挤压的线束线找起来可能非常困难。更换线束时，请一定使用随机提供的线环、矛状头（lance point）或线束导板和固定器。 拆卸和更换战略 警告！开始维修产品之前，请首先关闭打印机，等待 5 秒钟的时间，然后拔下电源线。如果不遵守本警告的规定，除了会损坏打印机，还可能导致严重的人身伤害。排除故障的过程中，部分功能检查操作只能在打印机通电的情况下才能完成。但是，拆卸部件时必须断开电源。 在激光/扫描仪装置的保护盖已拆除的情况下，不得运行或者维修打印机。反射光束虽然看不见，但会损伤您的眼睛。 钣金零件的边缘可能非常锋利。处理这些零件时请注意不要割伤自己。 小心：进行拆卸或安装时，请不要弯曲或折叠扁形软电缆（FFC）。请不要展开 FFC 中预先叠起的部分。您必须将所有 FFC 完全插入相应的接口中。如果 FFC 没有完全插入接口中，可能导致 PCA 中出现短路。 注意：安装自攻螺钉时，首先将其向逆时针方向旋转，让它与现有的螺纹形状相符，然后再顺时针旋转拧紧。请不要拧得太紧。如果自攻螺钉孔已磨损，请维修螺钉孔，或者更换受影响的装置。 提示：请注意，本章部分照片中所展示的已拆除组件在维修打印机的过程中可能并不需要拆除。如有必要，请首先拆卸本文于各个流程开始时列出的组件，然后再维修打印机。 静电放电 小心： 有些部件对静电放电（ESD）非常敏感。拆卸产品部件时，请注意查看 ESD 提示。请务必在防 ESD 工作台或保护垫上进行维修，或者使用 ESD 腕带。如果没有防 ESD 工作台、保护垫或腕带，接触 ESD 敏感部件时，请首先触摸钣金机壳，让自己接地放出静电。 将...
