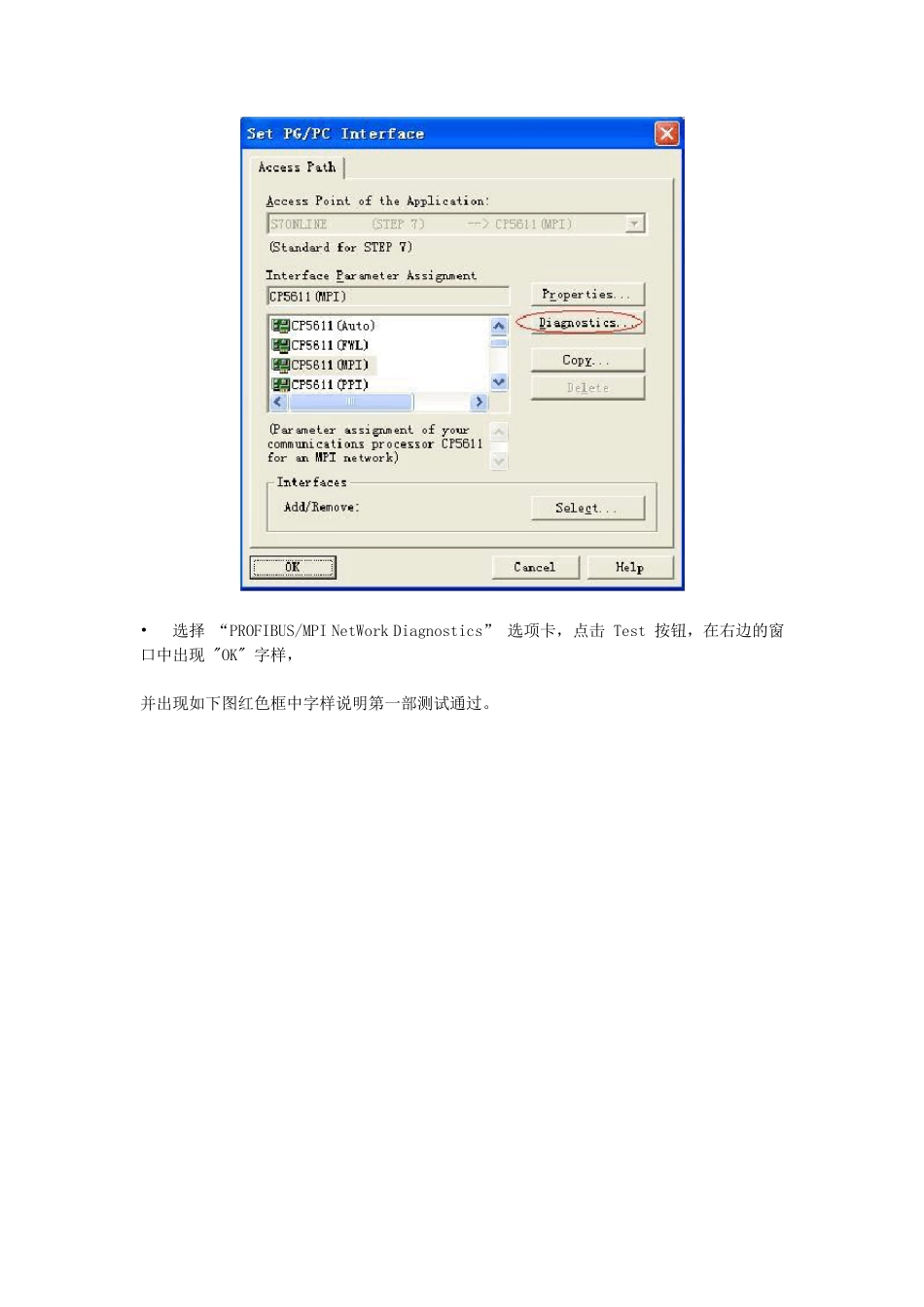

CP5611 卡的测试方法 在电脑中安装 STEP7 V5.1 以上版本的编程软件， 将 CP5611 卡插入计算机的 PCI 总线插槽中，并安装好驱动，请参看《 CP5611 卡的安装与卸载》。 • 打 开 Step7 V5.2 软件，点 击 Option-->Set PG/PC Interface 菜 单 ，如 下 图 所 示 ： • 在弹 出 的 Set PG/PC Interface 窗 口 中选 择 CP5611 （ MPI ） ，如 下 图 中所 示 ，点 击 Properties... 按 钮 ： • 选中 "PG/PC is the only master on the bus" 后点击 “OK” 确定 , 如下图 : • 点击 Diagnostics… 按钮进入测试界面： • 选择 “PROFIBUS/MPI NetWork Diagnostics” 选项卡，点击 Test 按钮，在右边的窗口中出现 "OK" 字样， 并出现如下图红色框中字样说明第一部测试通过。 • 选择 “Hardware” 选项卡，点击 "Test" 按钮，在右边的窗口中出现 OK 字样，在下面的窗口中出现三个 OK 字样，并且在最底部的窗口中出现 E 字样说明第二部测试通过。 • 回到 PROFIBUS/MPI Network Diagnostics 选项卡，点击底部 “Read” 按钮，在 "BUS NODE" 0-0 的位置出 现选中符号 , 则第三步测试通过，如下图所示。 • 将 CP5611 卡与 S7-300 CPU 连接在一起，点击如图红圈中的按钮，出现下面图中红线框内的数据，则第四步 测试通过，至此测试全部完成。 如果按以上测试异常，可更换不同的 PCI 插槽上测试 CP5611 或者在不同的计算机上测试，看看是否是 CP5611 本身有问题。由于电脑系统配置CP5611 卡的安装与卸载 安装 CP5611 卡之前需先安装 STEP7 或 STEP7 MicroWIN 等软件，因为该软件内集成了 CP5611 卡的驱动程序。 • 检 查 CP5611 卡的金 手 指 部 分 ，应 该光 亮 无 氧 化 ，如果有氧 化 现 象 ，使 用 手 纸 沾 酒 精 擦 拭至 金 手 指 光 亮 。关 闭 计算机后 将 CP5611 卡插入 任 一 PCI 插槽中 ，然 后 拧 紧 固 定 螺 钉 。 • 重 新 打 开 计算机电源 ，操 作 系统启 动后 会 自 动发 现 CP5611 卡，如下 图 ： • 紧 接 着 出 现 如下 所 示 的对 话 框 ： • 由于 Step7 或 STEP7 MicroWIN 软件里已集成 CP5611 卡的驱动程序，因此选择“自动安装软件”后直接点 击下一步进行安装驱动，自动完成驱动安...
