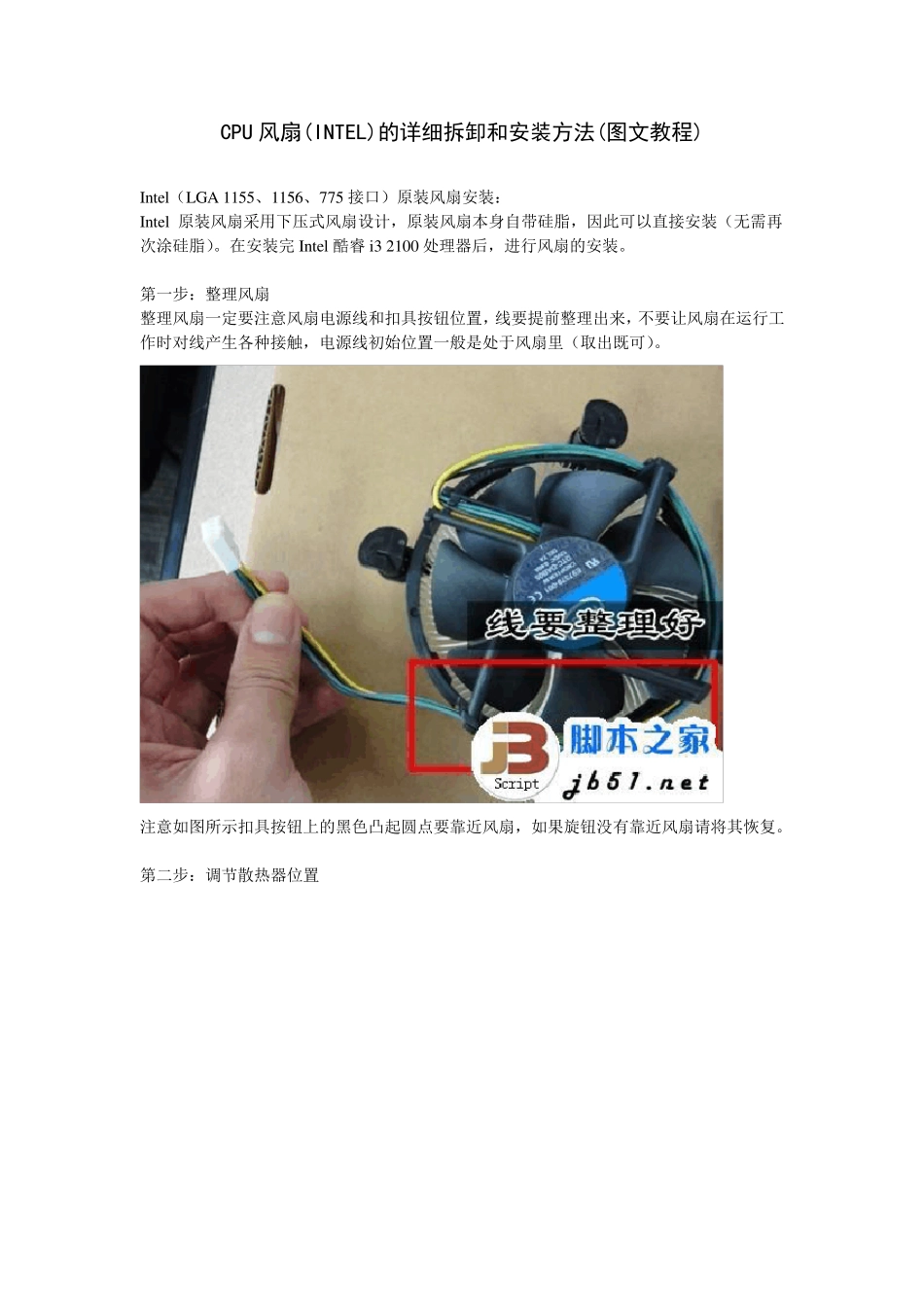

CPU风扇(INTEL)的详细拆卸和安装方法_第1页
1/18

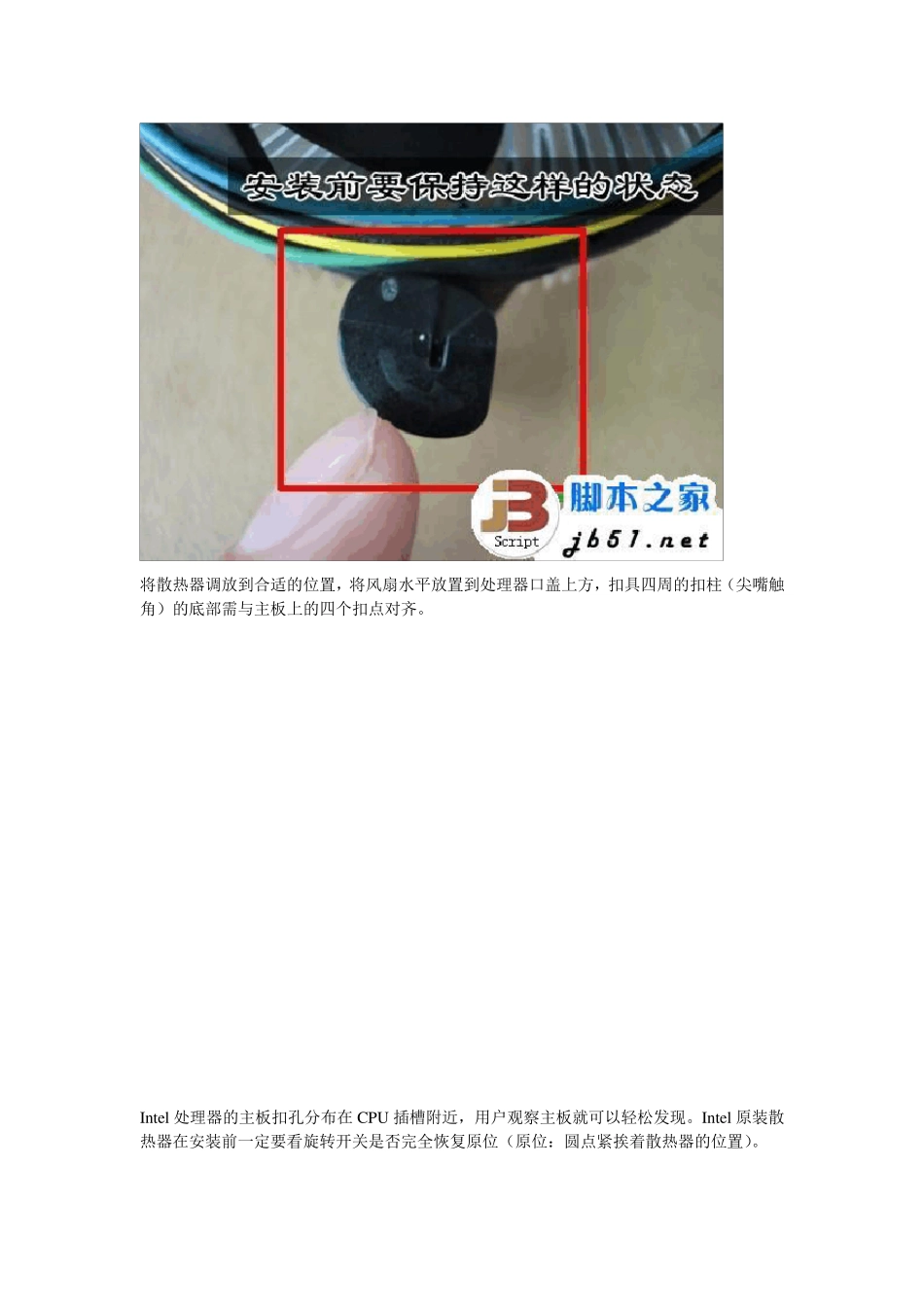

CPU风扇(INTEL)的详细拆卸和安装方法_第2页
2/18
CPU风扇(INTEL)的详细拆卸和安装方法_第3页
3/18
CPU 风扇(INTEL)的详细拆卸和安装方法(图文教程) Intel(LGA 1155、1156、775 接口)原装风扇安装: Intel 原装风扇采用下压式风扇设计,原装风扇本身自带硅脂,因此可以直接安装(无需再次涂硅脂)。在安装完 Intel 酷睿 i3 2100 处理器后,进行风扇的安装。 第一步:整理风扇 整理风扇一定要注意风扇电源线和扣具按钮位置,线要提前整理出来,不要让风扇在运行工作时对线产生各种接触,电源线初始位置一般是处于风扇里(取出既可)。 注意如图所示扣具按钮上的黑色凸起圆点要靠近风扇,如果旋钮没有靠近风扇请将其恢复。 第二步:调节散热器位置 将散热器调放到合适的位置,将风扇水平放置到处理器口盖上方,扣具四周的扣柱(尖嘴触角)的底部需与主板上的四个扣点对齐。 Intel 处理器的主板扣孔分布在 CPU 插槽附近,用户观察主板就可以轻松发现。Intel 原装散热器在安装前一定要看旋转开关是否完全恢复原位(原位:圆点紧挨着散热器的位置)。 第三步:按压扣具 散热器扣具由于采用四个扣具设计,所以最佳的安装扣具的方法就是“对角线”按压安装法。顺序按压容易造成风扇受力不均,导致另两个扣具按压困难。 注意,按压扣具按钮时要加力,当听到一声清脆的咔嚓声后证明按压成功。 在安装玩散热器后,我们需要连接散热器风扇的电源线(风扇的4Pin 接口)插到主板的散热供电接口。 第四步:拆卸风扇 拆卸散热器首先需要拆卸电源线,将风扇电源线与主板分开,然后再处理散热器扣具的拆卸。 用户学会安装散热器同时也要会拆卸,Intel 原装散热器的拆卸方法有两点需要注意。1.按照按钮所指示的方向,将扣具柱顶端凸起圆点向散热器外逆时针旋转。2.待将旋转后的扣具柱用拇指和食指用力向上抬起,将四个扣具顺次取出即可。 ◇ Intel(LGA 1155、1156、775 接口)原装风扇安装注意点: ◆首先散热器安装前的准备工作做好; ◆将散热器扣具上的旋钮复位; ◆对角线按压旋钮,将散热器扣好; ◆卸载处理器时一定要先拔下风扇电源接口,再逆时针旋转旋钮进行风扇拆卸。 详细出处参考:http://www.jb51.net/hardware/jixiang/55308.html 详细出处参考:http://www.jb51.net/hardware/jixiang/55308.html 今天我们来介绍怎么拆装LGA775 处理器散热器。 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
