CREO经典阵列实例解析(高级篇)

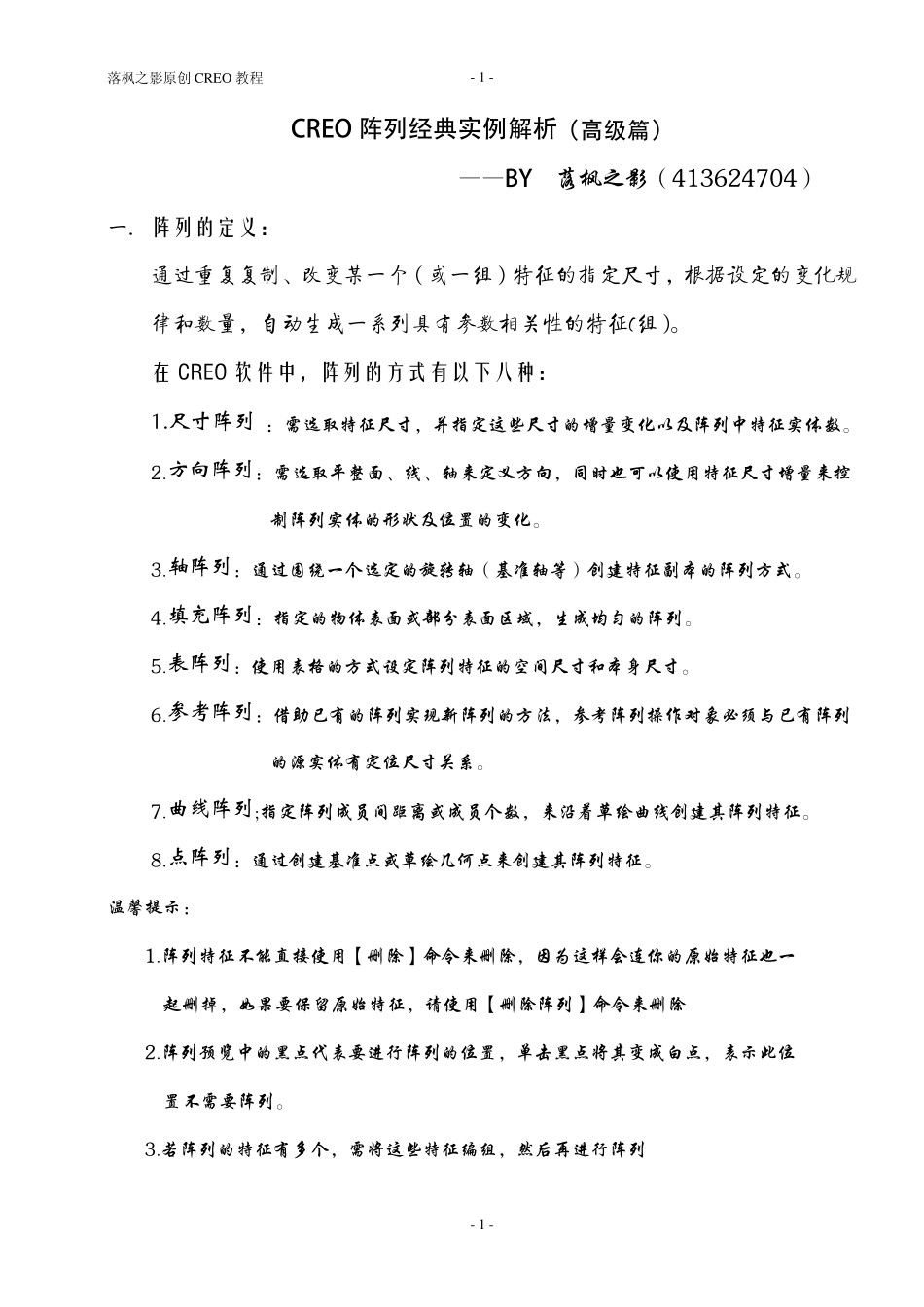

CREO经典阵列实例解析(高级篇)_第1页
1/43
CREO经典阵列实例解析(高级篇)_第2页
2/43
CREO经典阵列实例解析(高级篇)_第3页
3/43
落枫之影原创 CREO 教程- 1 -- 1 -CREO 阵 列 经 典 实 例 解 析 高 级 篇 落枫之影(413624704)一.阵列的定义:通过重复复制、改变某一个(或一组)特征的指定尺寸,根据设定的变化规律和数量,自动生成一系列具有参数相关性的特征(组)。在CREO 软件中,阵列的方式有以下八种:1.尺寸阵列:需选取特征尺寸,并指定这些尺寸的增量变化以及阵列中特征实体数。2.方向阵列:需选取平整面、线、轴来定义方向,同时也可以使用特征尺寸增量来控制阵列实体的形状及位置的变化。3.轴阵列:通过围绕一个选定的旋转轴(基准轴等)创建特征副本的阵列方式。4.填充阵列:指定的物体表面或部分表面区域,生成均匀的阵列。5.表阵列:使用表格的方式设定阵列特征的空间尺寸和本身尺寸。6.参考阵列:借助已有的阵列实现新阵列的方法,参考阵列操作对象必须与已有阵列的源实体有定位尺寸关系。7.曲线阵列;指定阵列成员间距离或成员个数,来沿着草绘曲线创建其阵列特征。8.点阵列:通过创建基准点或草绘几何点来创建其阵列特征。温馨提示:1.阵列特征不能直接使用【删除】命令来删除,因为这样会连你的原始特征也一起删掉,如果要保留原始特征,请使用【删除阵列】命令来删除2.阵列预览中的黑点代表要进行阵列的位置,单击黑点将其变成白点,表示此位置不需要阵列。3.若阵列的特征有多个,需将这些特征编组,然后再进行阵列落枫之影原创 CREO 教程- 2 -- 2 -二.CREO 软件阵列操作界面三.需要使用关系来控制阵列时,你会用到以下符号:memb_v - 指定方向中的关系驱动最终尺寸memb_i - 指定方向中的关系驱动增量lead_v - leader 值(选择尺寸确定方向)idx1-阵列实例索引在第一方向(代表当前实例特征在阵列中的位置,其值从0 开始,第一方向第一个实例特征 idx1=0,第五个实例特征 idx1=4)idx2-阵列实例索引在第二方向(同上,只是方向不同而已)不能在同一关系中使用memb_v 和memb_i,这些符号所代表的含义我将会在下面的这些实例中详细说明。落枫之影原创 CREO 教程- 3 -- 3 -四.实例解析:1.随形阵列解析:阵列成员的高度随曲线的波动而变化,技巧就在于草绘特征截面时让其与曲线连系起来。A.先草绘一条曲线B.选择拉伸工具,在原草绘平面中绘制矩形截面落枫之影原创 CREO 教程- 4 -- 4 -C.直接阵列拉抻特征即可。刚才上面讲到的是到曲线,下面这种则是到面面,操作更简单。落枫之影原创 CREO 教程-...
