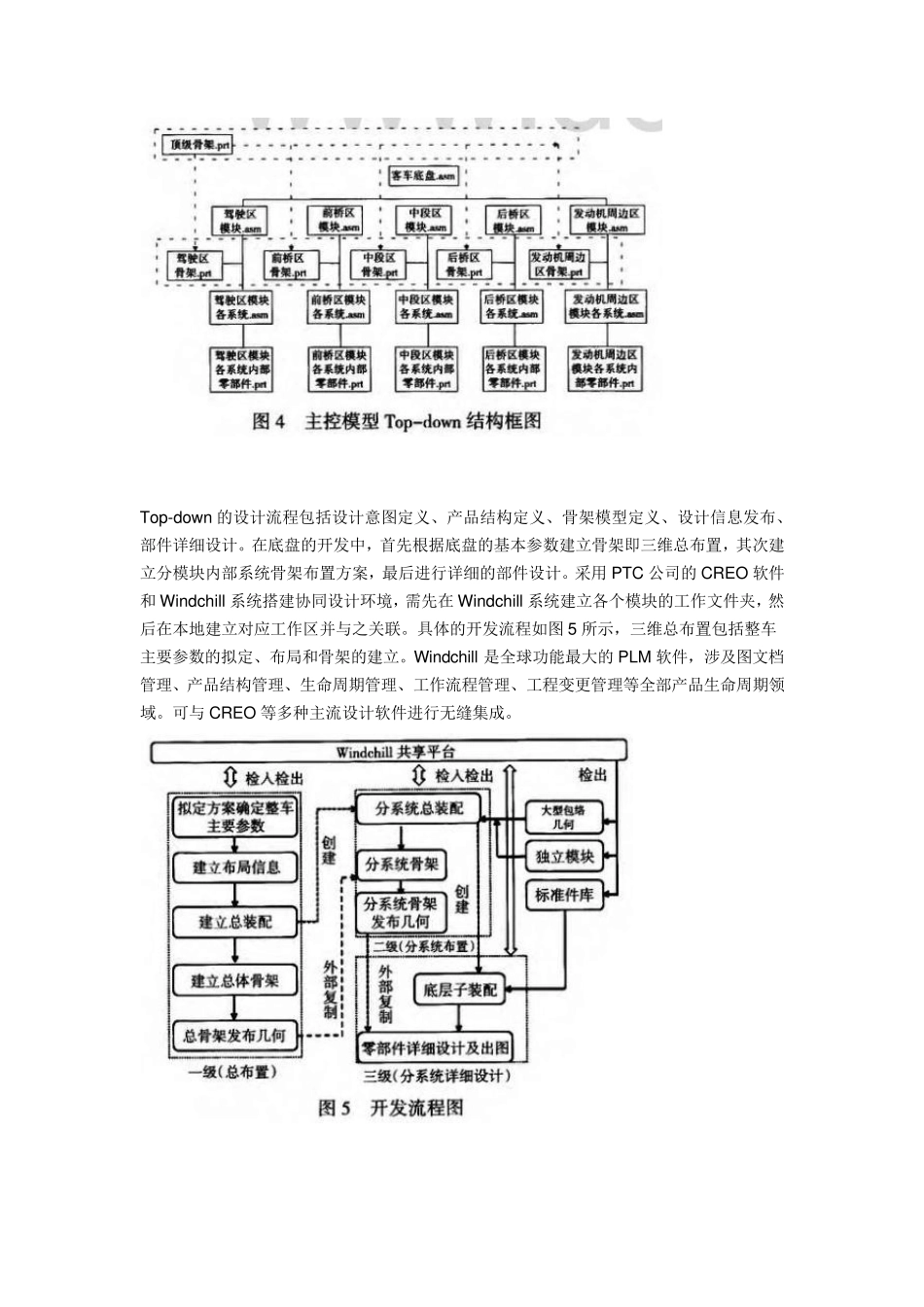

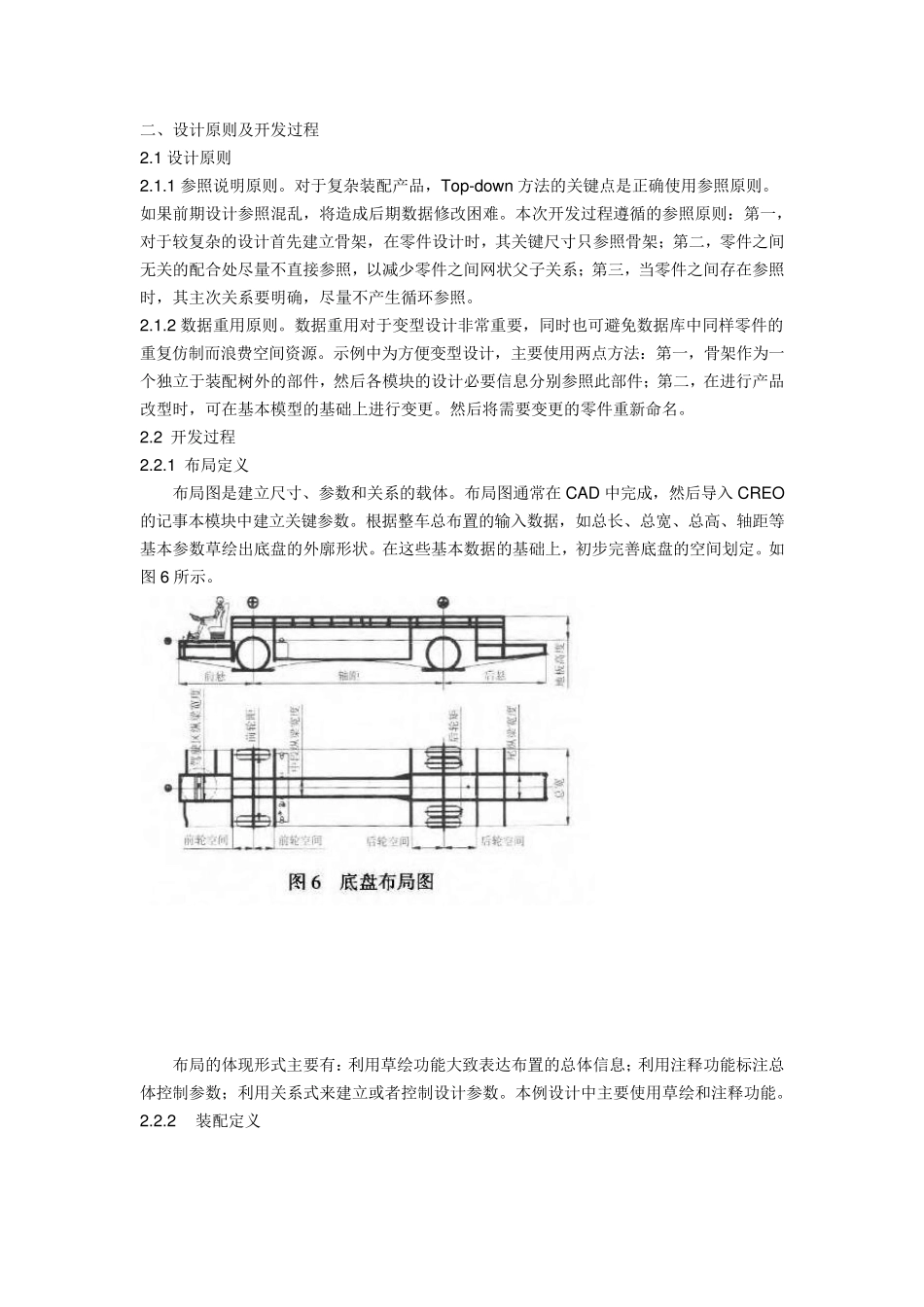

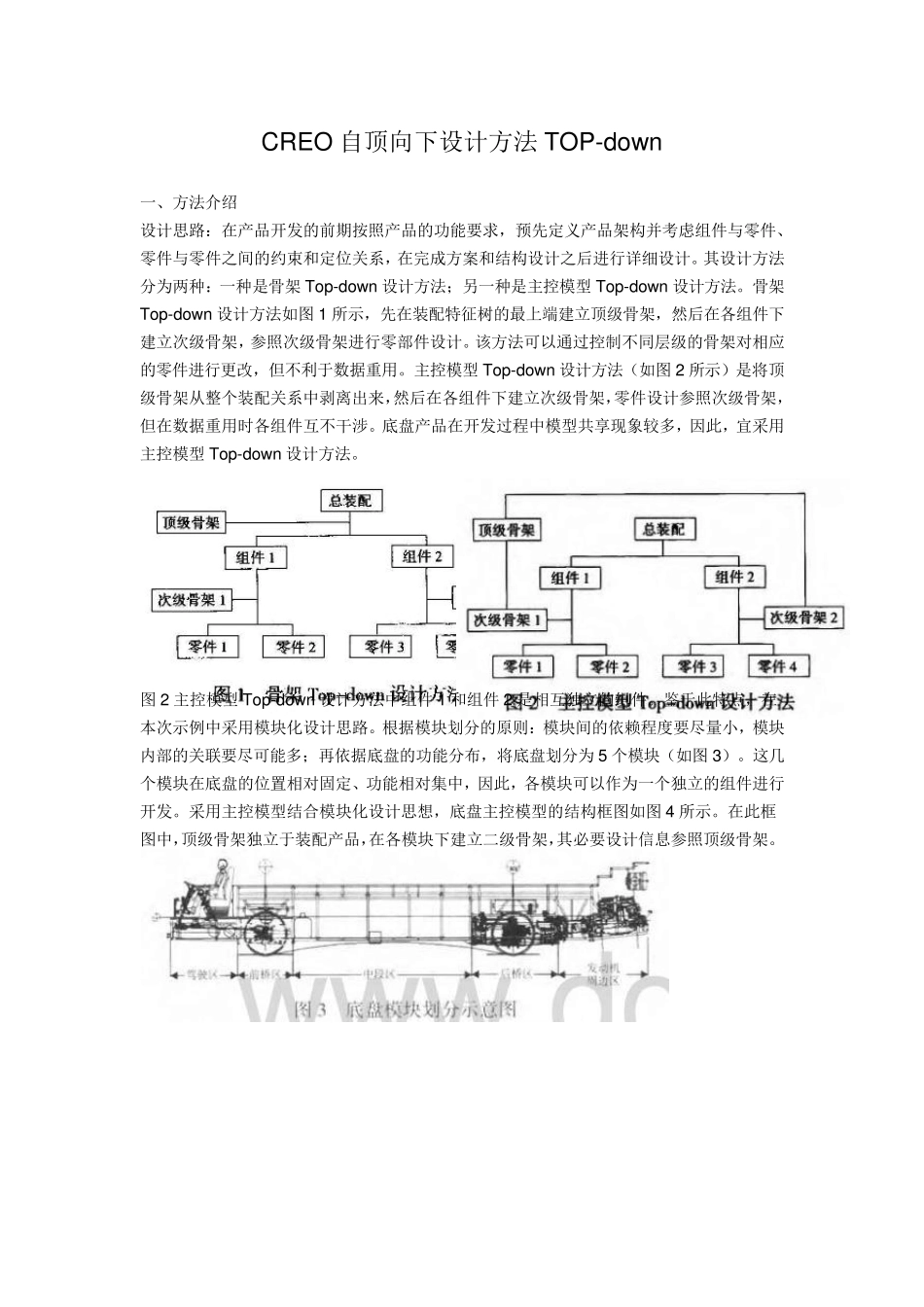

CREO 自顶向下设计方法TOP-dow n 一、方法介绍 设计思路：在产品开发的前期按照产品的功能要求，预先定义产品架构并考虑组件与零件、零件与零件之间的约束和定位关系，在完成方案和结构设计之后进行详细设计。其设计方法分为两种：一种是骨架 Top-dow n 设计方法；另一种是主控模型 Top-dow n 设计方法。骨架Top-dow n 设计方法如图 1 所示，先在装配特征树的最上端建立顶级骨架，然后在各组件下建立次级骨架，参照次级骨架进行零部件设计。该方法可以通过控制不同层级的骨架对相应的零件进行更改，但不利于数据重用。主控模型 Top-dow n 设计方法（如图 2 所示）是将顶级骨架从整个装配关系中剥离出来，然后在各组件下建立次级骨架，零件设计参照次级骨架，但在数据重用时各组件互不干涉。底盘产品在开发过程中模型共享现象较多，因此，宜采用主控模型 Top-dow n 设计方法。 图 2 主控模型 Top-dow n 设计方法中组件 1 和组件 2 是相互独立的组件。鉴于此特点，在本次示例中采用模块化设计思路。根据模块划分的原则：模块间的依赖程度要尽量小，模块内部的关联要尽可能多；再依据底盘的功能分布，将底盘划分为 5 个模块（如图 3）。这几个模块在底盘的位置相对固定、功能相对集中，因此，各模块可以作为一个独立的组件进行开发。采用主控模型结合模块化设计思想，底盘主控模型的结构框图如图 4 所示。在此框图中，顶级骨架独立于装配产品，在各模块下建立二级骨架，其必要设计信息参照顶级骨架。 Top-dow n 的设计流程包括设计意图定义、产品结构定义、骨架模型定义、设计信息发布、部件详细设计。在底盘的开发中，首先根据底盘的基本参数建立骨架即三维总布置，其次建立分模块内部系统骨架布置方案，最后进行详细的部件设计。采用 PTC 公司的CREO 软件和 Windchill 系统搭建协同设计环境，需先在 Windchill 系统建立各个模块的工作文件夹，然后在本地建立对应工作区并与之关联。具体的开发流程如图5 所示，三维总布置包括整车主要参数的拟定、布局和骨架的建立。Windchill 是全球功能最大的PLM 软件，涉及图文档管理、产品结构管理、生命周期管理、工作流程管理、工程变更管理等全部产品生命周期领域。可与 CREO 等多种主流设计软件进行无缝集成。 二、设计原则及开发过程 2.1 设计原则 2.1.1 参照说明原则。对于复杂装配产品，Top-dow n 方法的关键点是正确使用参照原则。如果前期...
