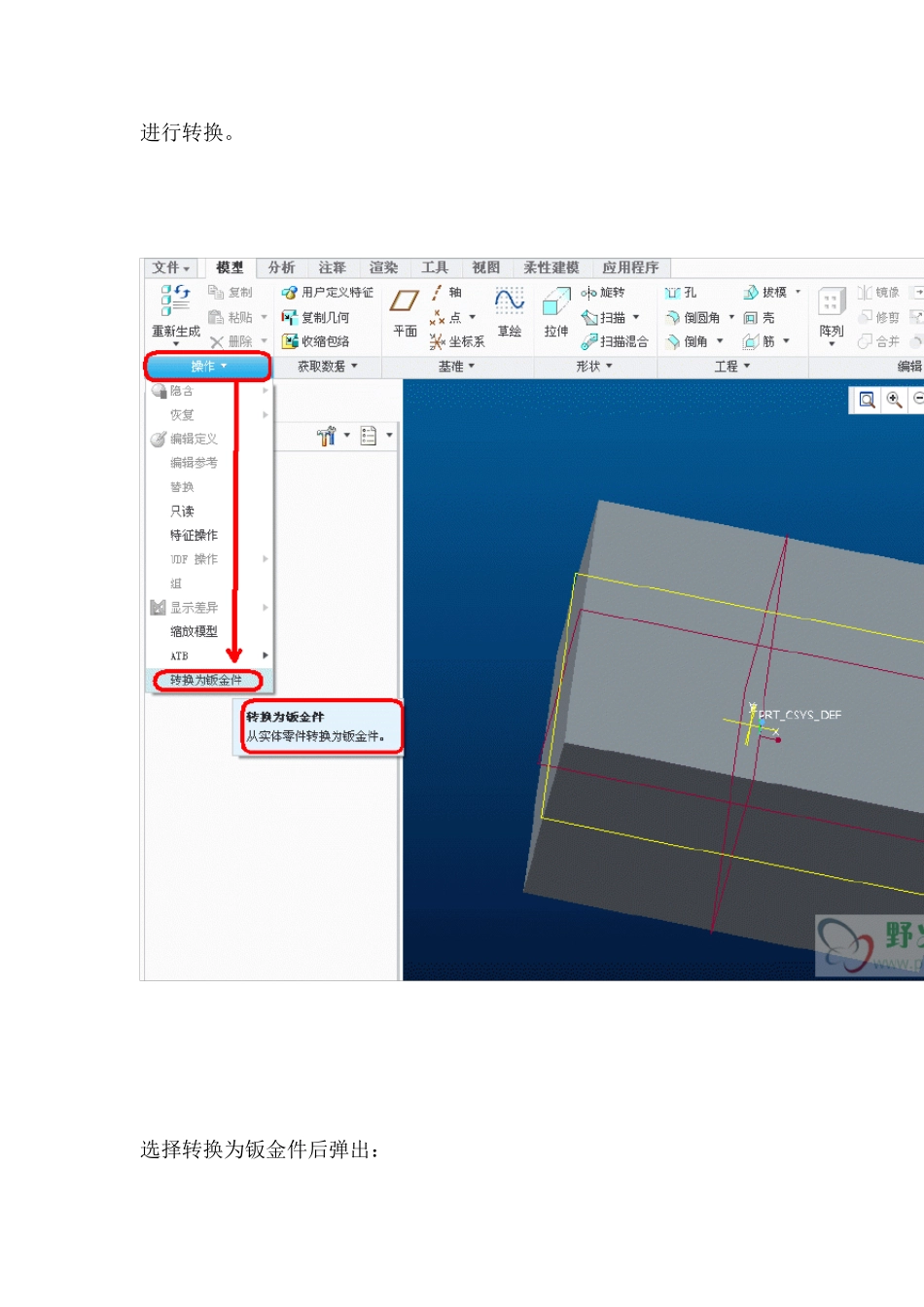

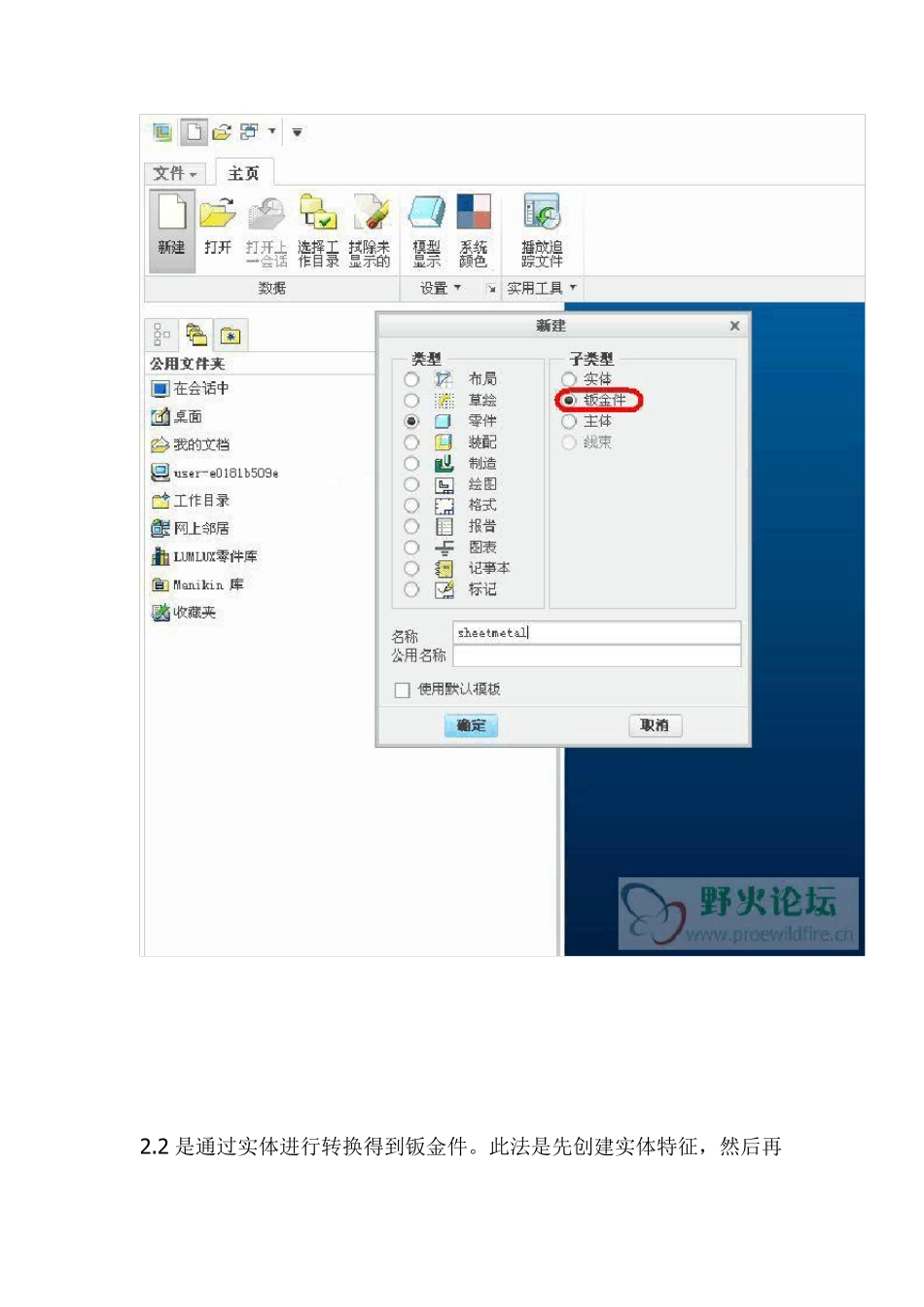

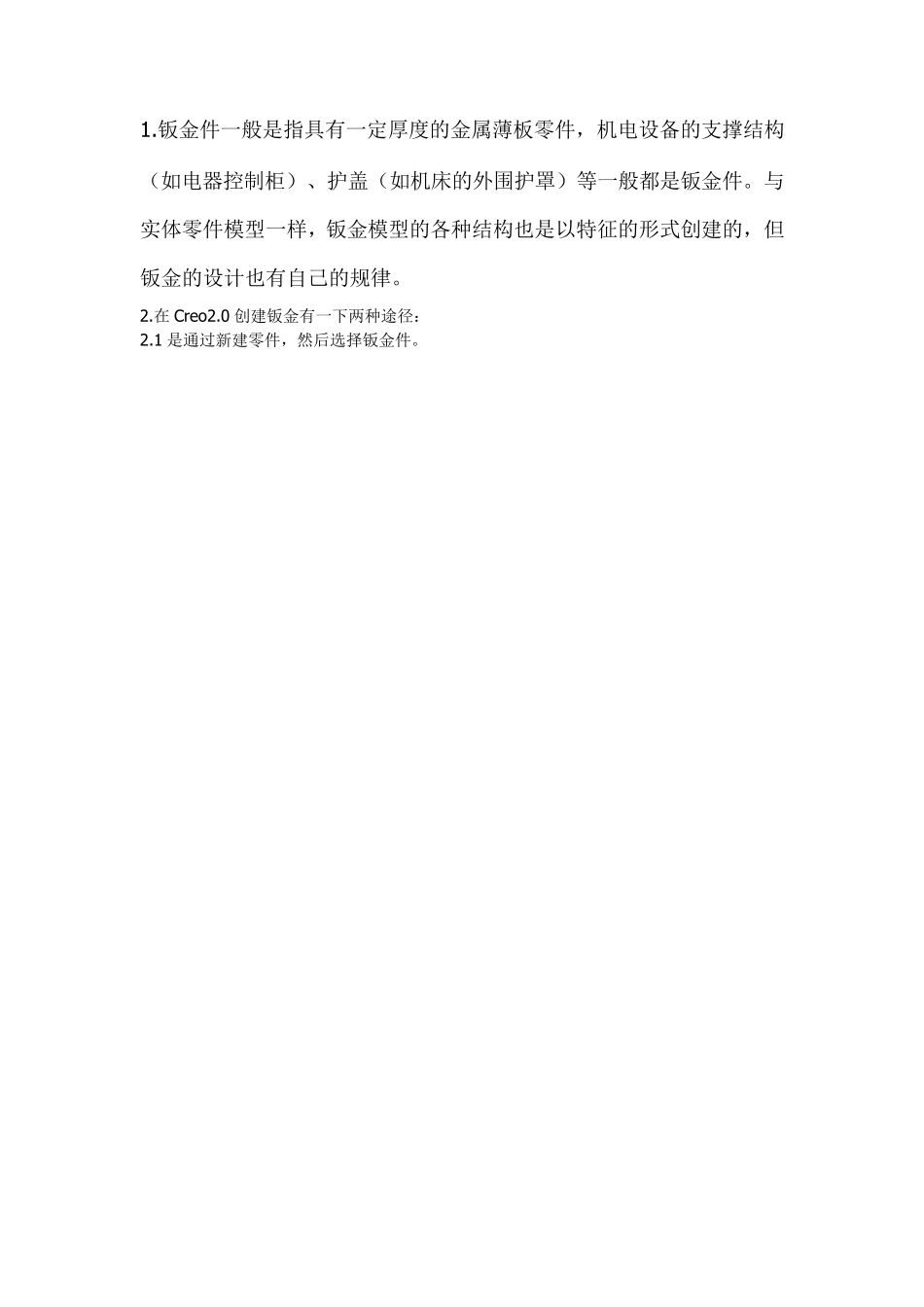

1.钣金件一般是指具有一定厚度的金属薄板零件，机电设备的支撑结构（如电器控制柜）、护盖（如机床的外围护罩）等一般都是钣金件。与实体零件模型一样，钣金模型的各种结构也是以特征的形式创建的，但钣金的设计也有自己的规律。 2.在 Creo2.0 创建钣金有一下两种途径： 2.1 是通过新建零件，然后选择钣金件。 2 .2 是通过实体进行转换得到钣金件。此法是先创建实体特征，然后再进行转换。 选择转换为钣金件后弹出： 驱动曲面：可将材料厚度均一的实体零件转化为钣金件。其操作方法是选择实体表面上的曲面作为驱动面，然后输入钣金厚度值，即可。值得注意的是，实体上与驱动面不垂直时，在转换为钣金件后，其与驱动面垂直。（为了说明这一点我在原基础模型上添加一个斜切特征） 选取驱动面前，看到。斜切特征没有变化： 选取驱动面后，看斜切特征已经变化了。 单击确定按钮，进入钣金模块。 下面看一下，使用壳进行转换（其使用方法和特征操作一样）： 选取要去除的曲面： 单击确定按钮，进入钣金模块： 看一下钣金模块的这些命令： 形状璧主要有拉伸璧、平面璧、旋转璧、混合璧、扫面璧、平整璧和法兰璧（其中这些主要是用来创建基础的钣金特的）。 “工程"这块主要是一些后期的钣金成型处理（以后会结合实例说明）： 折弯这块很重要，主要是处理钣金折弯，以及生成折弯顺序表的 ” 编辑“ 这块这要有合并，延伸，分割区域，用到多一些。 关于钣金的一些参数看以在” 文件“ 下的” 准备“ 下的” 模型属性里“ 下面就以钣金第一种方法为例进行演示（新建零件，选择钣金，进入钣金模块后，显示如图所示）： 看到图中除了形状里面的一些命令可以使用，其他都是未激活状态，因为其他特征是要建立在现有特征基础之上的。下面我们就创建，第一璧，所谓第一钣金璧，就是我们最初创建的第一个钣金特征。 我们用” 拉伸“ 和” 平面“ 分别创建钣金璧，看一下他们的区别： 首先用” 拉伸” 创建（单击拉伸，进入草绘模式）注意看特征要求，我绘制的是开放的截面依然满足要求 绘制如图所示的图形，完成草绘后，看到： 单击确定按钮，完成拉伸钣金的绘制 如果我们在上一步的草绘中绘制封闭的图形是什么样的结果呢，看一下。 退出草绘，看到： 本帖隐藏的内容 对于拉伸创建钣金璧，草绘无论是封闭还是开放依然可以成功创建。而平面就不是这样的了，下面看一下“平面”创建钣金（首先单击平面弹出如图所示对话...
