CS3000组态步骤

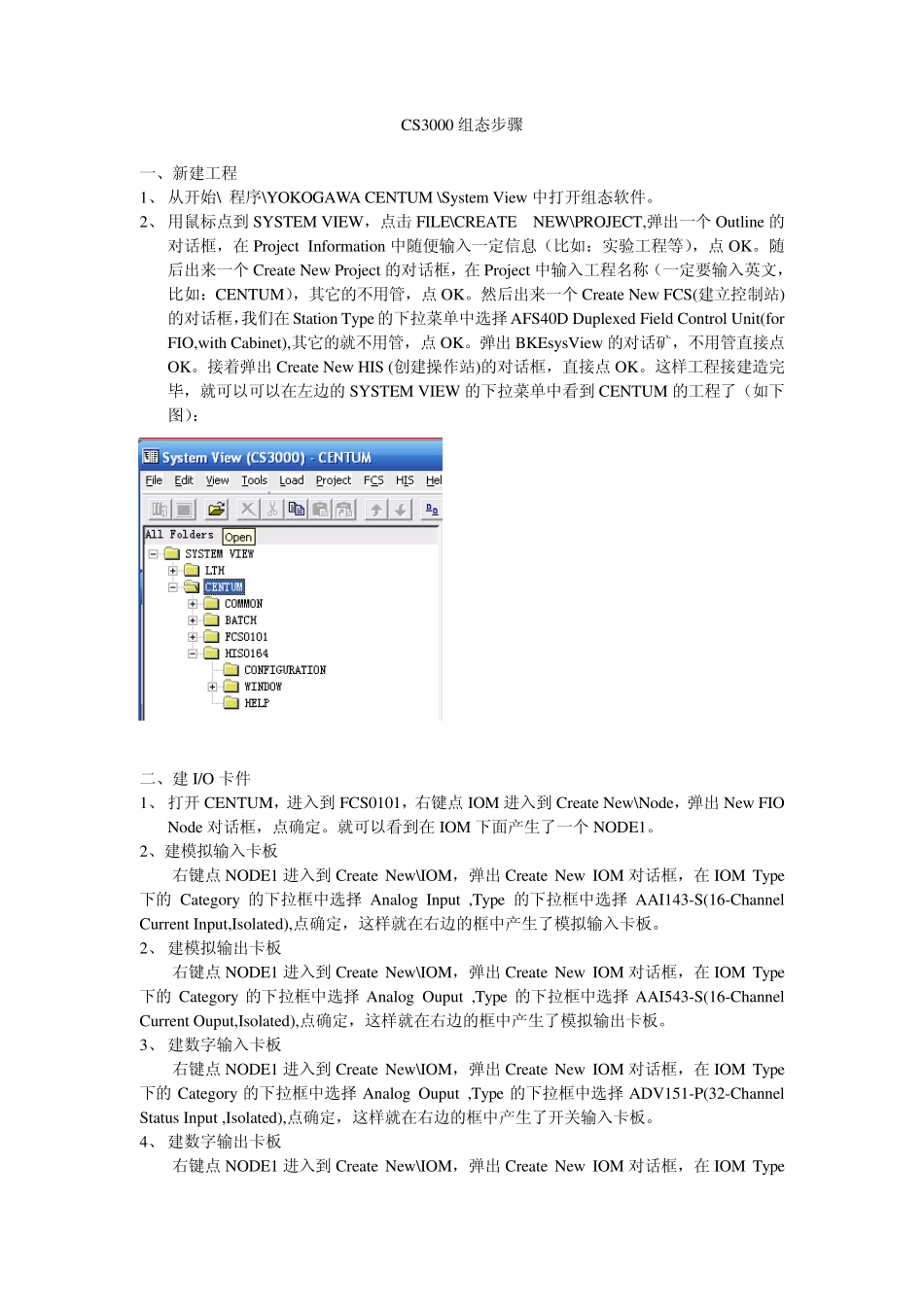

CS3000组态步骤_第1页
1/8

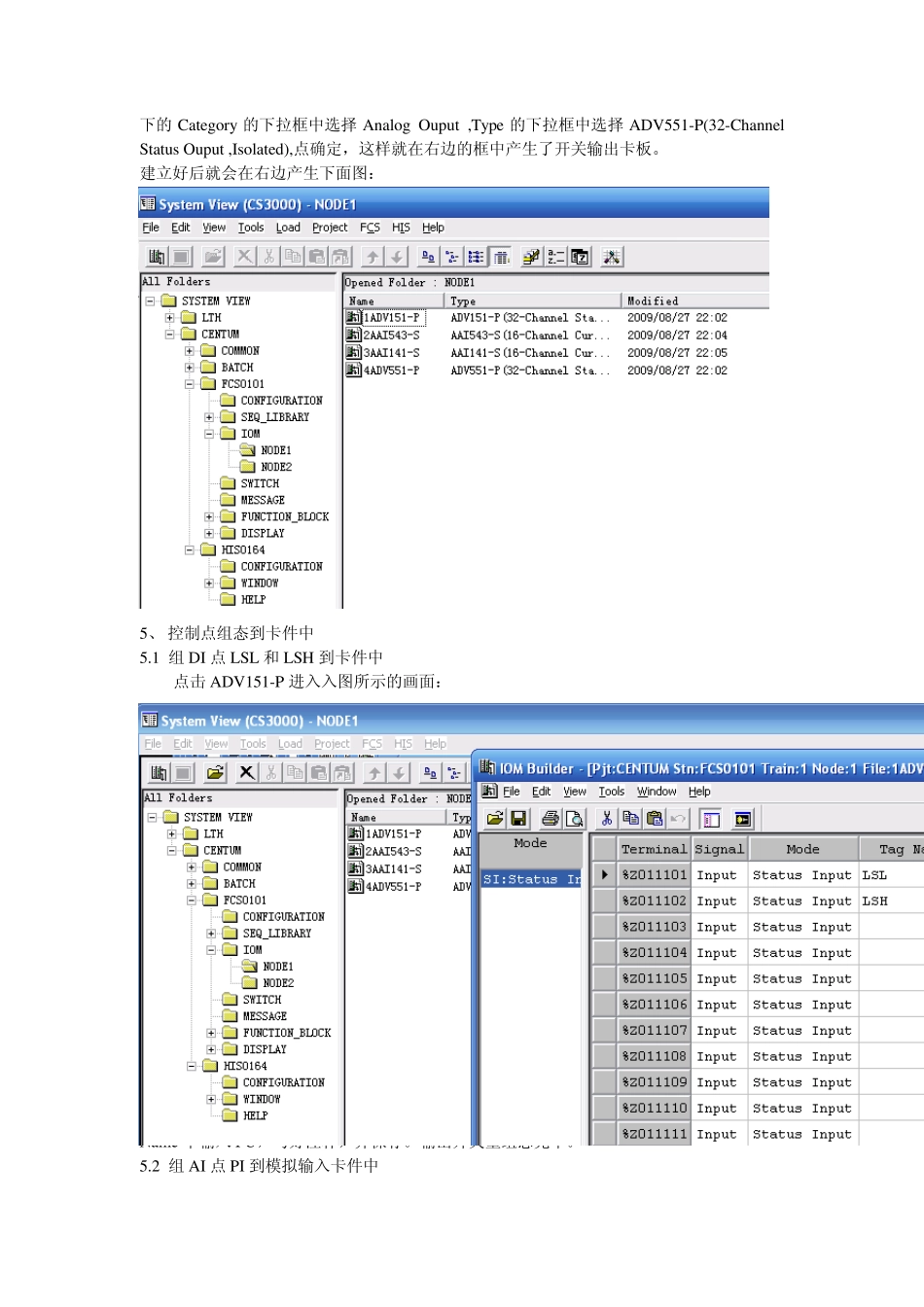

CS3000组态步骤_第2页
2/8

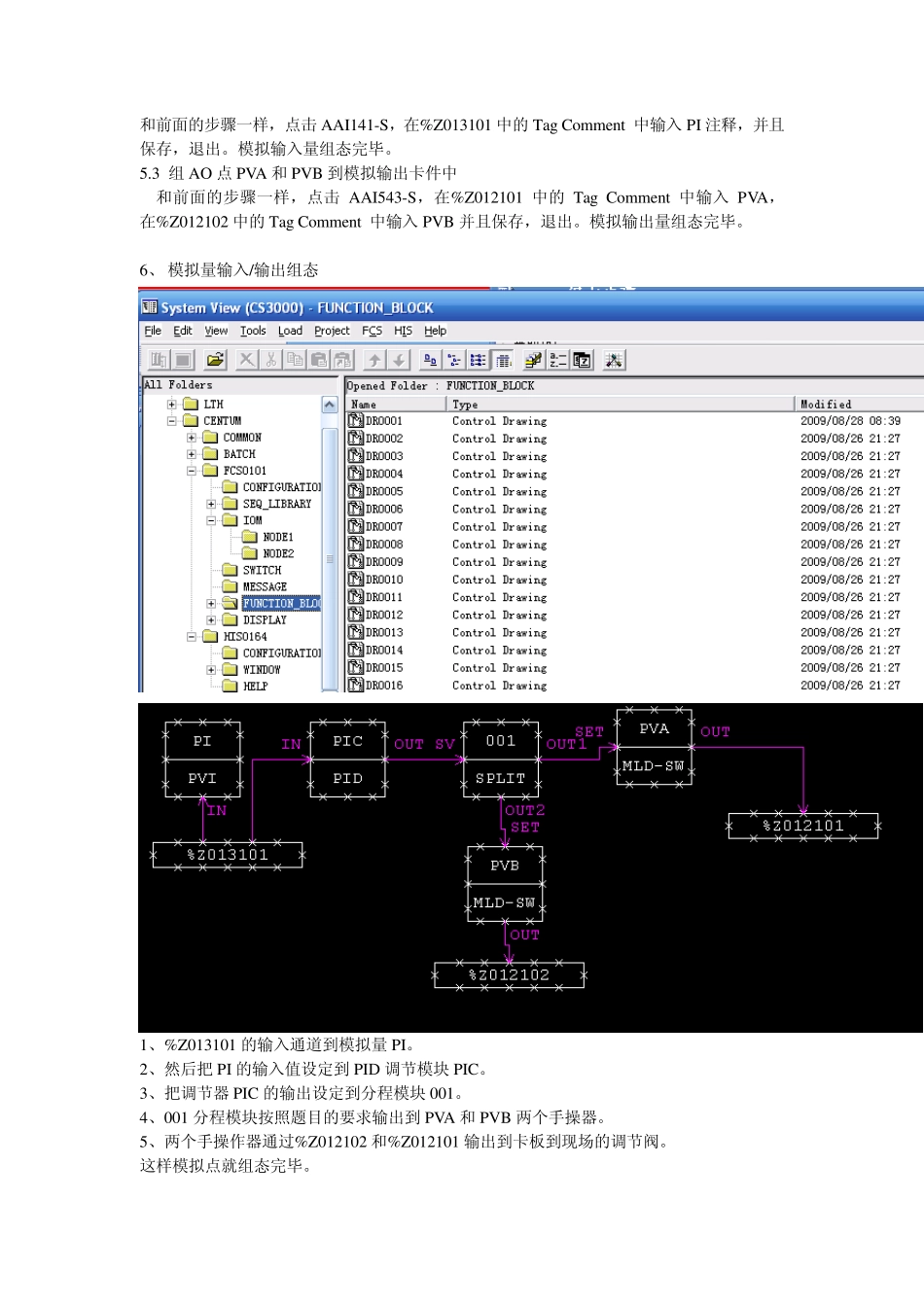

CS3000组态步骤_第3页
3/8
CS3000 组态步骤 一、新建工程 1、 从开始\ 程序\YOKOGAWA CENTUM \System View 中打开组态软件。 2、 用鼠标点到 SYSTEM VIEW,点击 FILE\CREATE NEW\PROJECT,弹出一个 Outline 的对话框,在 Project Information 中随便输入一定信息(比如:实验工程等),点 OK。随后出来一个 Create New Project 的对话框,在 Project 中输入工程名称(一定要输入英文,比如:CENTUM),其它的不用管,点 OK。然后出来一个 Create New FCS(建立控制站)的对话框,我们在 Station Type 的下拉菜单中选择 AFS40D Duplexed Field Control Unit(for FIO,with Cabinet),其它的就不用管,点 OK。弹出 BKEsysView 的对话矿,不用管直接点OK。接着弹出 Create New HIS (创建操作站)的对话框,直接点 OK。这样工程接建造完毕,就可以可以在左边的 SYSTEM VIEW 的下拉菜单中看到 CENTUM 的工程了(如下图): 二、建 I/O 卡件 1、 打开 CENTUM,进入到 FCS0101,右键点 IOM 进入到 Create New\Node,弹出 New FIO Node 对话框,点确定。就可以看到在 IOM 下面产生了一个 NODE1。 2、建模拟输入卡板 右键点 NODE1 进入到 Create New\IOM,弹出 Create New IOM 对话框,在 IOM Type下的 Category 的下拉框中选择 Analog Input ,Type 的下拉框中选择 AAI143-S(16-Channel Current Input,Isolated),点确定,这样就在右边的框中产生了模拟输入卡板。 2、 建模拟输出卡板 右键点 NODE1 进入到 Create New\IOM,弹出 Create New IOM 对话框,在 IOM Type下的 Category 的下拉框中选择 Analog Ouput ,Type 的下拉框中选择 AAI543-S(16-Channel Current Ouput,Isolated),点确定,这样就在右边的框中产生了模拟输出卡板。 3、 建数字输入卡板 右键点 NODE1 进入到 Create New\IOM,弹出 Create New IOM 对话框,在 IOM Type下的 Category的下拉框中选择 Analog Ouput ,Type 的下拉框中选择 ADV151-P(32-Channel Status Input ,Isolated),点确定,这样就在右边的框中产生了开关输入卡板。 4、 建数字输出卡板 右键点 NODE1 进入到 Create New\IOM,弹出 Create New IOM 对话框,在 IOM Type下的Category 的下拉框中选择Analog Ou pu t ,Ty pe 的下拉框中选择ADV551-P(32-Channel Statu s Ou pu t ,Isolated),...
