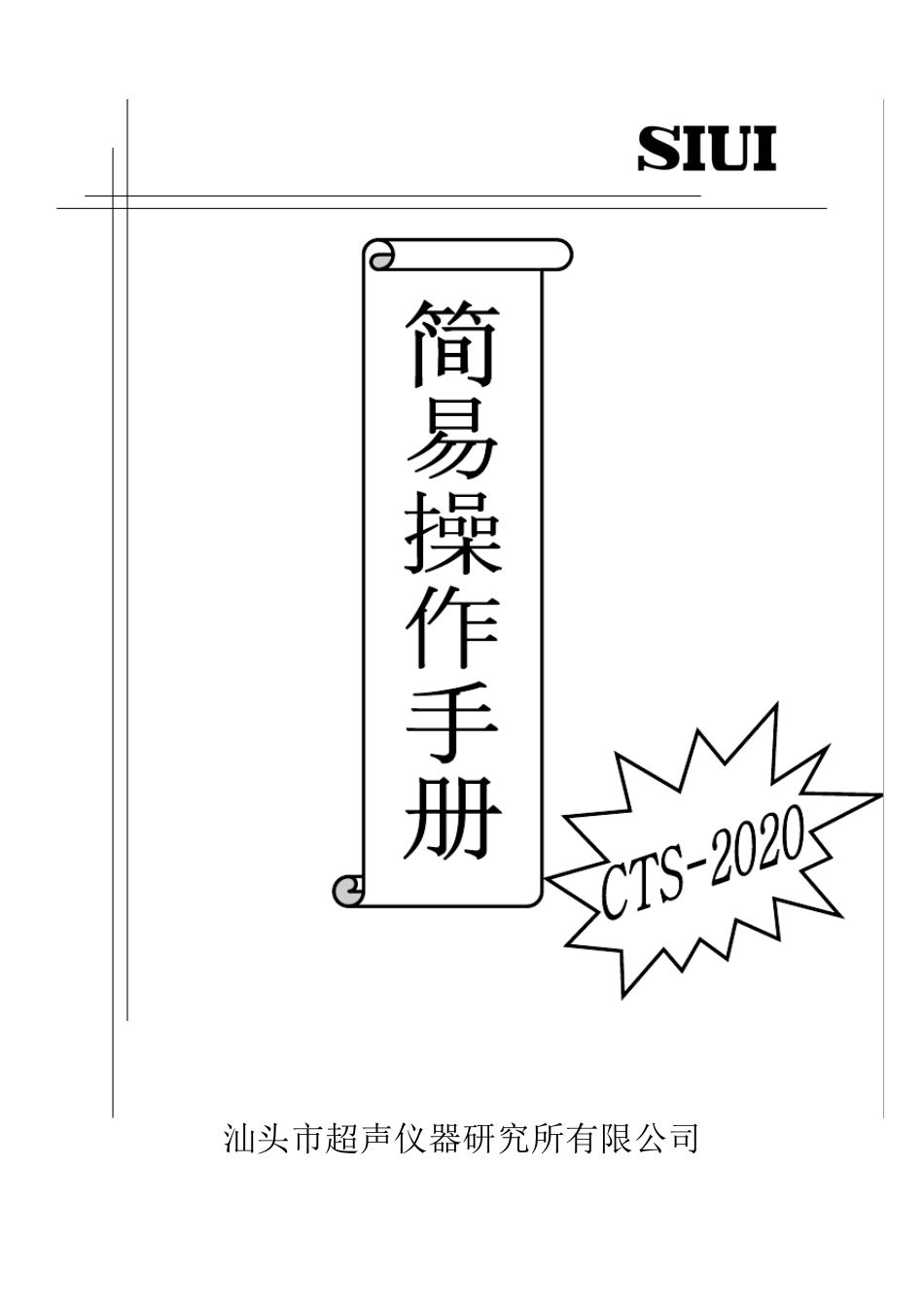

CTS2020仪器简易操作手册

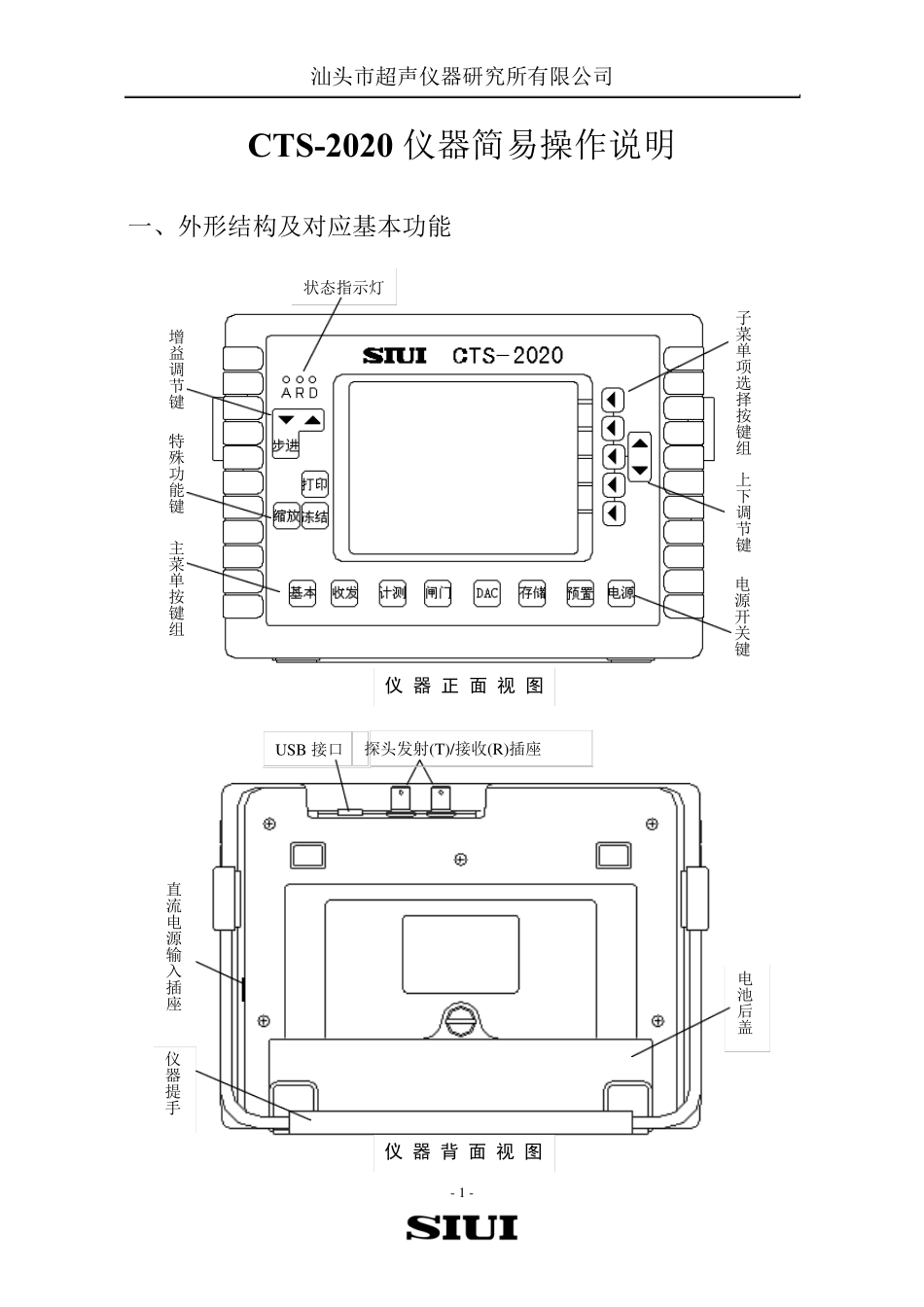

汕头市超声仪器研究所有限公司 汕头市超声仪器研究所有限公司 - 1 - CTS-2020 仪器简易操作说明 一、外形结构及对应基本功能 状态指示灯子菜单项选择按键组 上下调节键 特殊功能键增益调节键主菜单按键组电源开关键 仪 器 正 面 视 图仪器提手电池后盖USB 接口 直流电源输入插座探头发射(T)/接收(R)插座 仪 器 背 面 视 图汕头市超声仪器研究所有限公司 - 2 -1. 1 主菜单按键组 主菜单分为7 大项，对应仪器面板下方从左到右排列的7 个主菜单按键，每个主菜单包括多个子菜单项。 1） 基本：组合了包括波形显示所必须的基本调节及校正项目。 2） 收发：组合了用于调节发射电路和接收放大器，以及数字信号处理等功能。 3） 计测：组合了斜探头探伤所需的功能，以及波形显示和读测等后处理功能。 4） 闸门：组合了控制a、b 闸门所必需的功能，以及跟踪闸门设定。 5） DAC：组合了制作 DAC 曲线、以及用该曲线对缺陷回波进行评价的各项功能。 6） 存储：用于存入、调出和删除数据集，以及数据集的其它管理。 7） 预置：配置仪器的其它设定，包括时钟、打印、显示颜色等。 根据需要进行相应的选择，当某一个主菜单被选择时，屏幕子菜单显示区将显示与该主菜单相关的子菜单项。 1. 2 特殊功能按键 仪器面板左方共有6 个特殊功能键。 1） ▼ ▲ ：增益调节键，按 ▲ 键以调节档级递增数值，▼ 键以调节档级递减数值。 2） 步进：设置增益调节的档级大小。 3） 打印：打印图片/报告（连 接打印机 时），或 记 录 回波参 考 点 （制作 DAC 曲线时）。 4） 缩放：放大 / 缩 小屏幕上 的波形显示区。 5） 冻结：冻 结 当前 屏幕显示的波形。 1. 3 状 态 指 示灯 1） A：闸门报警 指 示灯 。 2） R：抑 制功能指 示灯 。 3） D：双 探头工 作方式 指 示灯 。 1. 4 USB 接口 1） 通 过 U 盘 ，将仪器中 存储 的数据转 存到计 算 机 进行编 辑 。 2） 用于直 接连 接USB 打印机 。 汕头市超声仪器研究所有限公司 - 3 -1. 5 仪器画面 1. 6 子菜单页 一个主菜单中包含多个子菜单页，如上图（仪器画面）所示。子菜单页中包含有翻页项，“∨”符号表示当前子菜单还有下一页，可以进行向下翻页操作，选中后将显示下一页的内容；“∧”符号表示向上翻页。屏幕右下角方框中的两行文字，分别表示“当前所选择的主菜单...
