CTS9006仪器简易操作手册

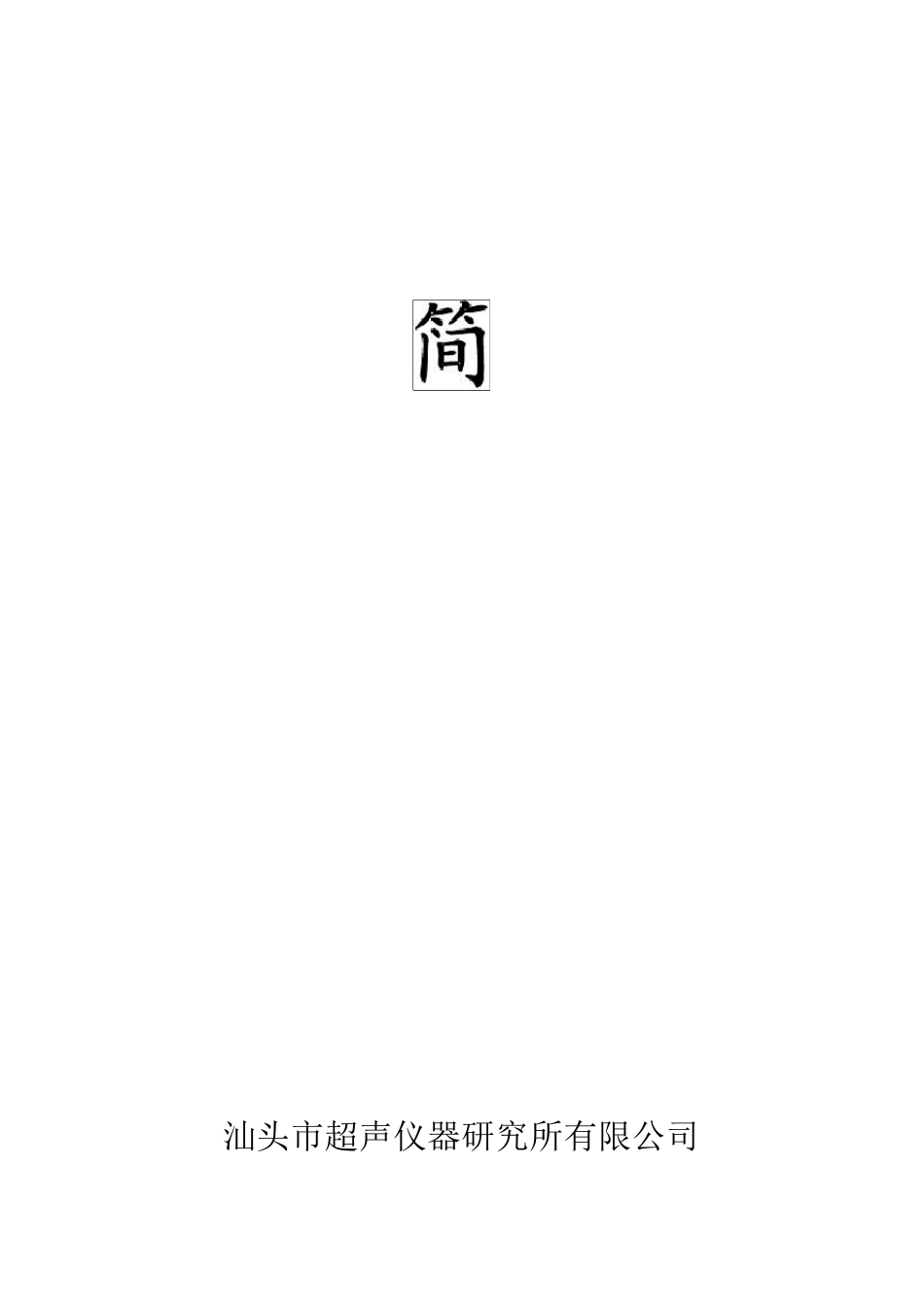

CTS9006仪器简易操作手册_第1页
1/8

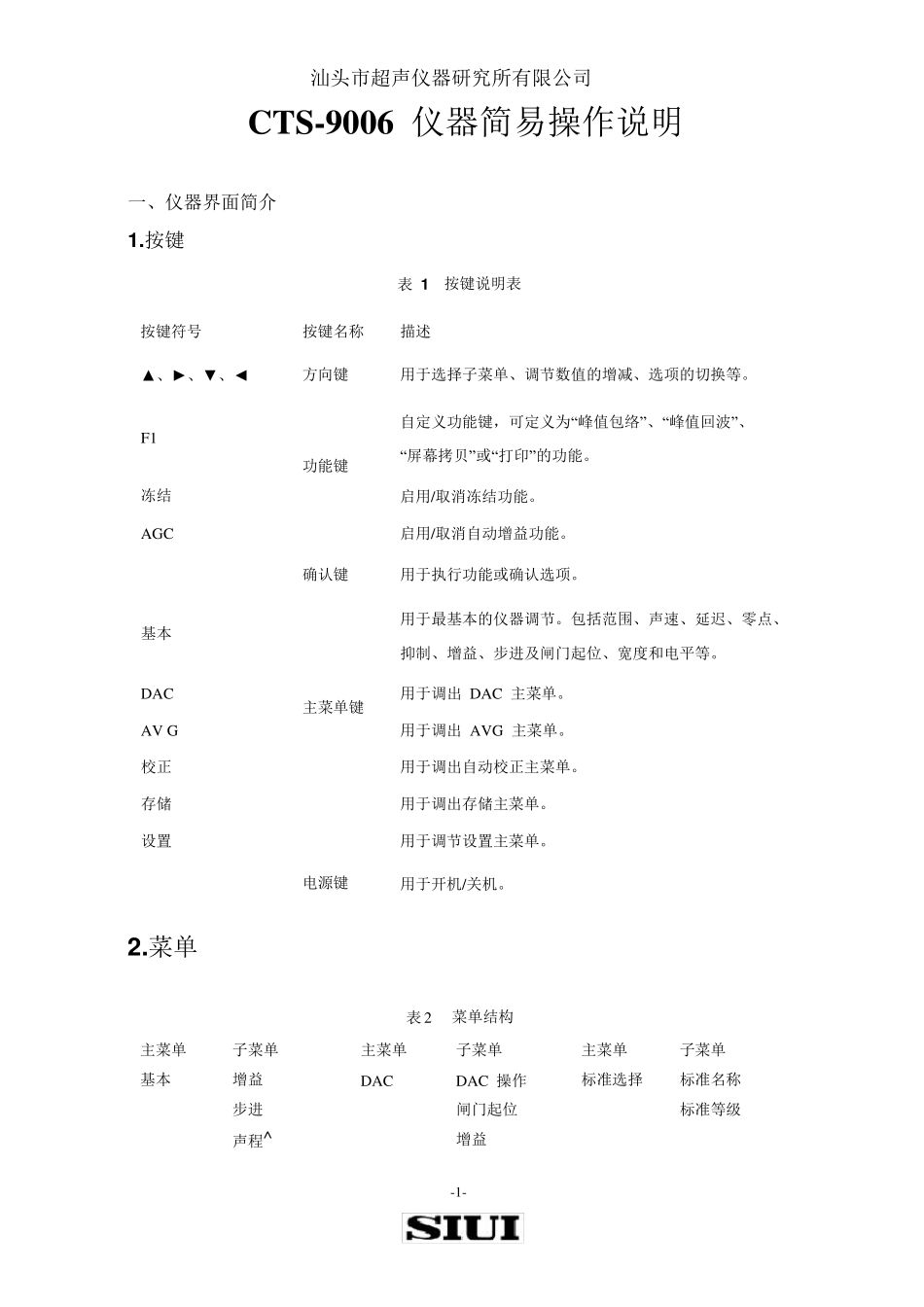

CTS9006仪器简易操作手册_第2页
2/8

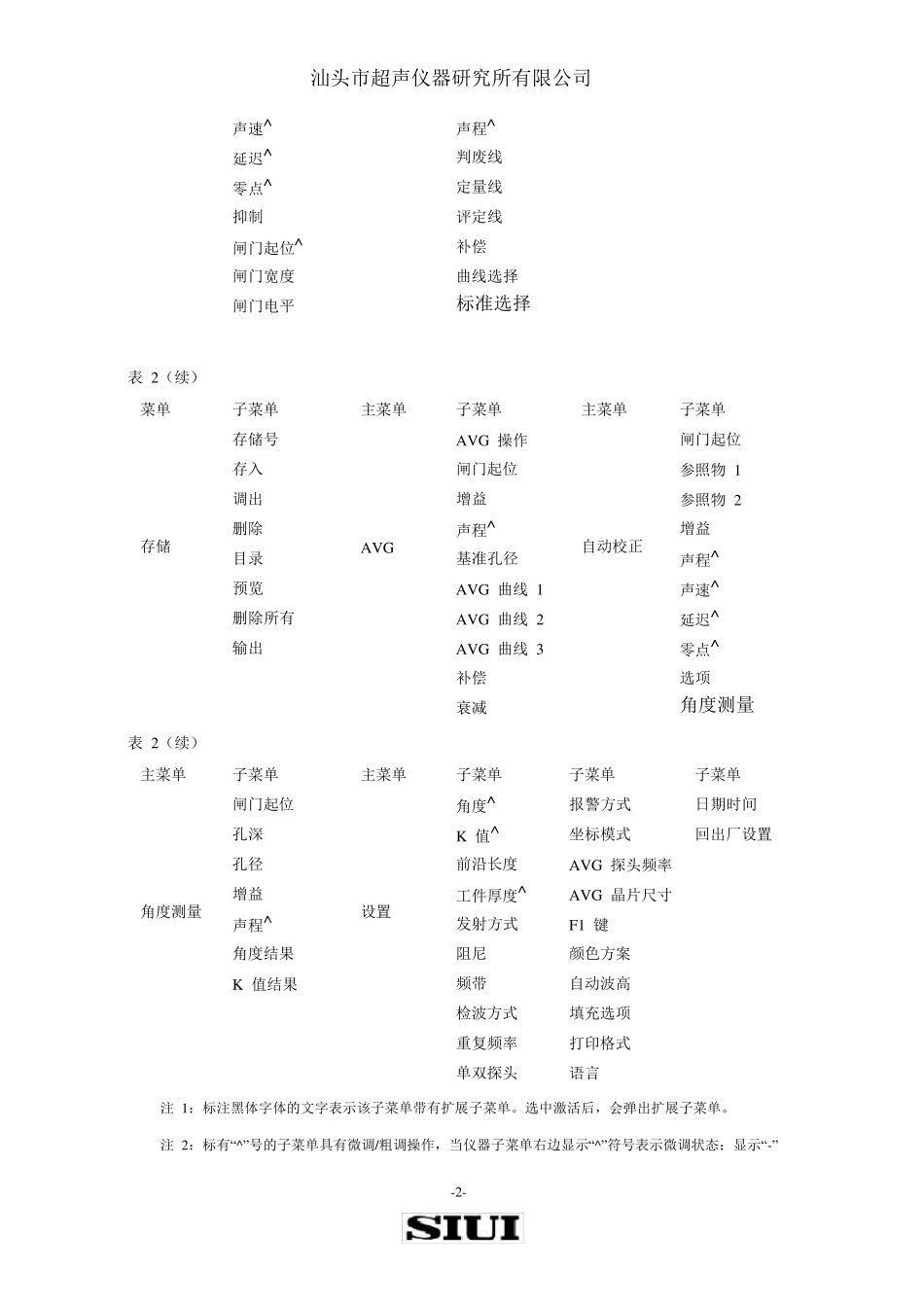

CTS9006仪器简易操作手册_第3页
3/8
汕头市超声仪器研究所有限公司 按键符号 按键名称 描述 ▲、► 、▼ 、◄ 方向键 用于选择子菜单、调节数值的增减、选项的切换等。 F1 功能键 自定义功能键,可定义为“峰值包络”、“峰值回波”、 “屏幕拷贝”或“打印”的功能。 冻结 启用/取消冻结功能。 AGC 启用/取消自动增益功能。 确认键 用于执行功能或确认选项。 基本 主菜单键 用于最基本的仪器调节。包括范围、声速、延迟、零点、 抑制、增益、步进及闸门起位、宽度和电平等。 DAC 用于调出 DAC 主菜单。 AV G 用于调出 AVG 主菜单。 校正 用于调出自动校正主菜单。 存储 用于调出存储主菜单。 设置 用于调节设置主菜单。 电源键 用于开机/关机。 主菜单 子菜单 主菜单 子菜单 主菜单 子菜单 基本 增益 DAC DAC 操作 标准选择 标准名称 步进 闸门起位 标准等级 声程^ 增益 汕头市超声仪器研究所有限公司 CTS-9006 仪器简易操作说明 一、仪器界面简介 1 .按键 2 .菜单 表 1 表 2 按键说明表 菜单结构 -1- 主菜单 子菜单 主菜单 子菜单 子菜单 子菜单 角度测量 闸门起位 设置 角度^ 报警方式 日期时间 孔深 K 值^ 坐标模式 回出厂设置 孔径 前沿长度 AVG 探头频率 增益 工件厚度^ AVG 晶片尺寸 声程^ 发射方式 F1 键 角度结果 阻尼 颜色方案 K 值结果 频带 自动波高 检波方式 填充选项 重复频率 打印格式 单双探头 语言 菜单 子菜单 主菜单 子菜单 主菜单 子菜单 存储 存储号 AVG AVG 操作 自动校正 闸门起位 存入 闸门起位 参照物 1 调出 增益 参照物 2 删除 声程^ 增益 目录 基准孔径 声程^ 预览 AVG 曲线 1 声速^ 删除所有 AVG 曲线 2 延迟^ 输出 AVG 曲线 3 零点^ 补偿 选项 衰减 角度测量 声速^ 声程^ 延迟^ 判废线 零点^ 定量线 抑制 评定线 闸门起位^ 补偿 闸门宽度 曲线选择 闸门电平 标准选择 汕头市超声仪器研究所有限公司 表 2(续) 表 2(续) 注 1:标注黑体字体的文字表示该子菜单带有扩展子菜单。选中激活后,会弹出扩展子菜单。 注 2:标有“^”号的子菜单具有微调/粗调操作,当仪器子菜单右边显示“^”符号表示微调状态;显示“-” -2- 参数和符号 描述 ↘ 闸门内回波测量点声程。 H 闸门内回波测量点幅度百分比。 HdB 闸门内回波测量点幅度和闸门高度间的 dB ...
