CYCLONEPRO仿真器安装说明

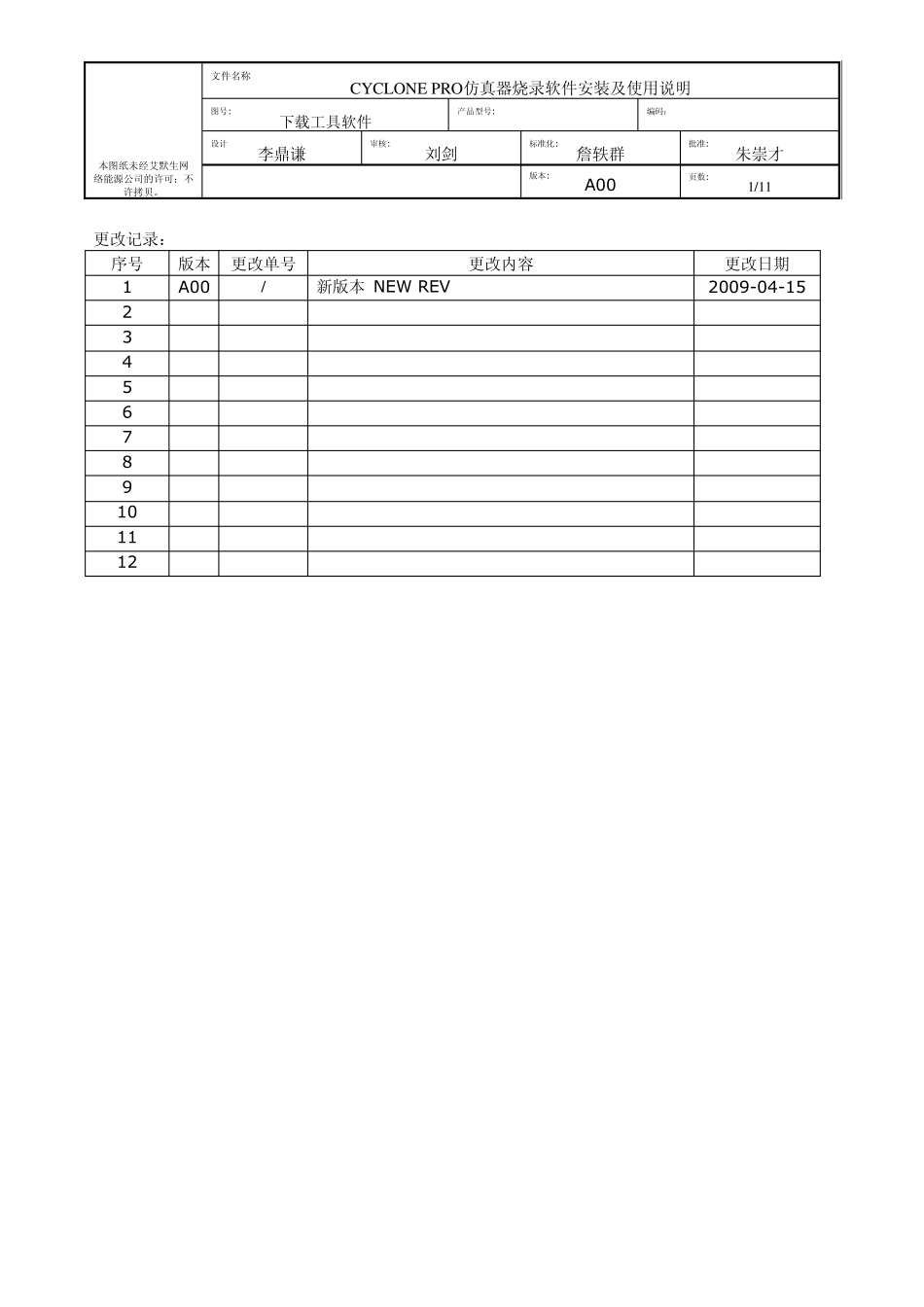

本图纸未经艾默生网络能源公司的许可；不许拷贝。 文件名称 CYCLONE PRO仿真器烧录软件安装及使用说明 图号: 下载工具软件 产品型号: 编码： 设计 李鼎谦 审核: 刘剑 标准化: 詹轶群 批准: 朱崇才 版本: A00 页数: 1/11 更改记录： 序号 版本 更改单号 更改内容 更改日期 1 A00 / 新版本 NEW REV 2009-04-15 2 3 4 5 6 7 8 9 10 11 12 本图纸未经艾默生网络能源公司的许可；不许拷贝。 文件名称 CYCLONE PRO仿真器烧录软件安装及使用说明 图号: 下载工具软件 产品型号: 编码： 设计 李鼎谦 审核: 刘剑 标准化: 詹轶群 批准: 朱崇才 版本: A 00 页数: 2/11 CYCLONE PRO 仿真器烧录软件安装及使用说明 1. 适用范围 本安装说明适用于指导 CYCLONE PRO仿真器烧录软件的安装，其中包括：  CYCLONE PRO烧录软件的安装  CYCLONE PRO仿真器硬件驱动的安装  CYCLONE PRO仿真器对单板软件的加载 CYCLONE PRO仿真器可以将单板软件加载到仿真器中的flash中，实现对单板软件的离线烧写——即脱离计算机，直接与单板相连进行烧录，仿真器可以对单板直接供电。 2. CYCLONE PRO烧录软件的安装 注：CYCLONE PRO烧写工具软件“Cy clone Pro”请登录“PDS（产品数据管理系统）\下载工具”中寻找，注意对应正确的芯片型号。 将安装文件下载到本地目录，如下图所示 点击 “cyclone_pro_v_install.exe” ，弹出如下对话框： 单击：“next”，弹出下图对话框： 本图纸未经艾默生网络能源公司的许可；不许拷贝。 文件名称 CYCLONE PRO仿真器烧录软件安装及使用说明 图号: 下载工具软件 产品型号: 编码： 设计 李鼎谦 审核: 刘剑 标准化: 詹轶群 批准: 朱崇才 版本: A 00 页数: 3/11 选择第一个选项“I accept„„”，单击”next”，弹出下图对话框： User Name和Organization按照默认方式，选择“Anyone„„”，单击“next”，弹出下图对话框： 按照默认的安装路径，单击“next”，弹出如下对话框： 本图纸未经艾默生网络能源公司的许可；不许拷贝。 文件名称 CYCLONE PRO仿真器烧录软件安装及使用说明 图号: 下载工具软件 产品型号: 编码： 设计 李鼎谦 审核: 刘剑 标准化: 詹轶群 批准: 朱崇才 版本: A 00 页数: 4/11 单击“Install”，开始安装，弹出如下对话框： 稍等片刻弹出如下窗口 点击右上方关闭按钮，...
