DAC8760完全资料含STM32驱动源码VIP专享

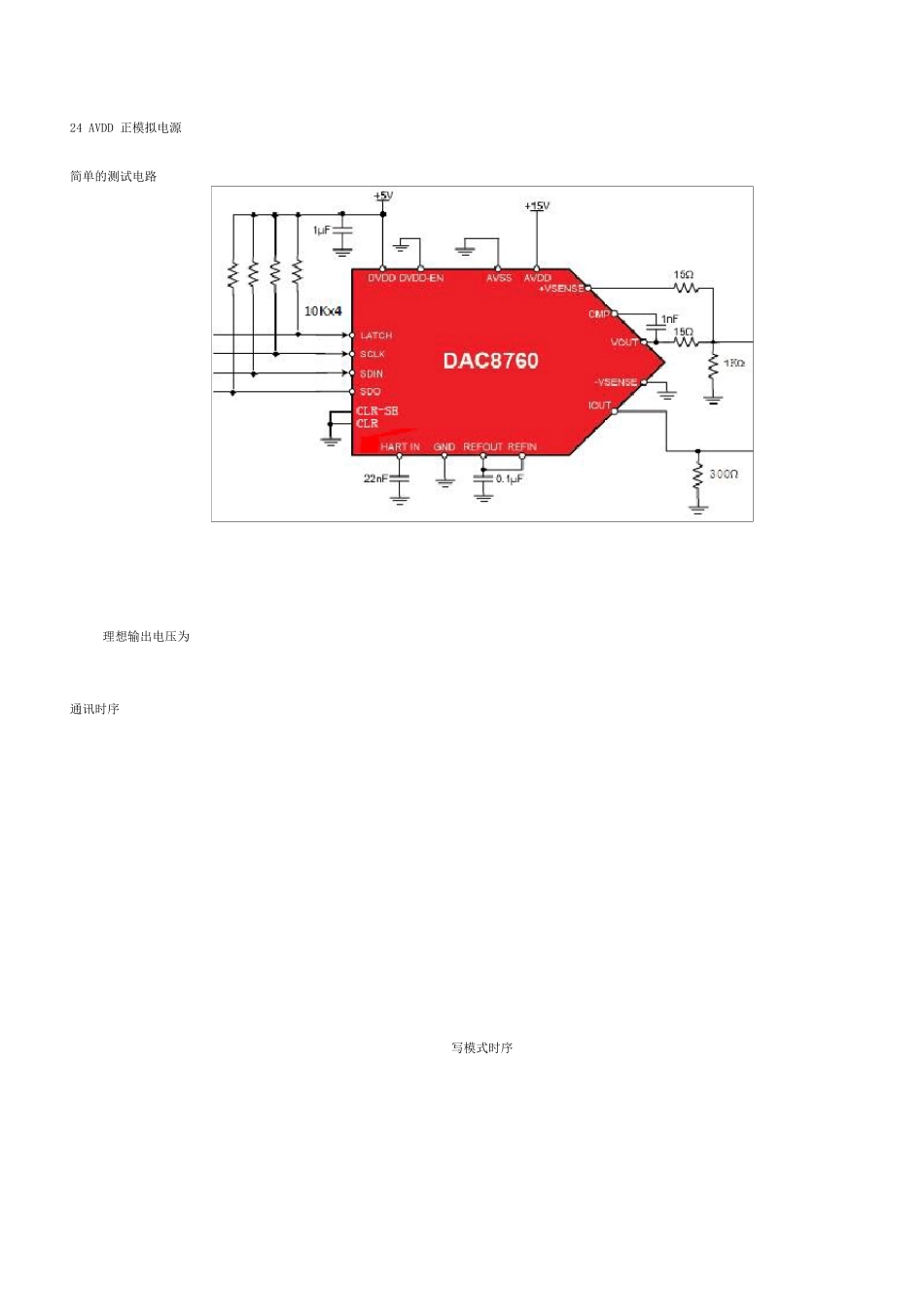

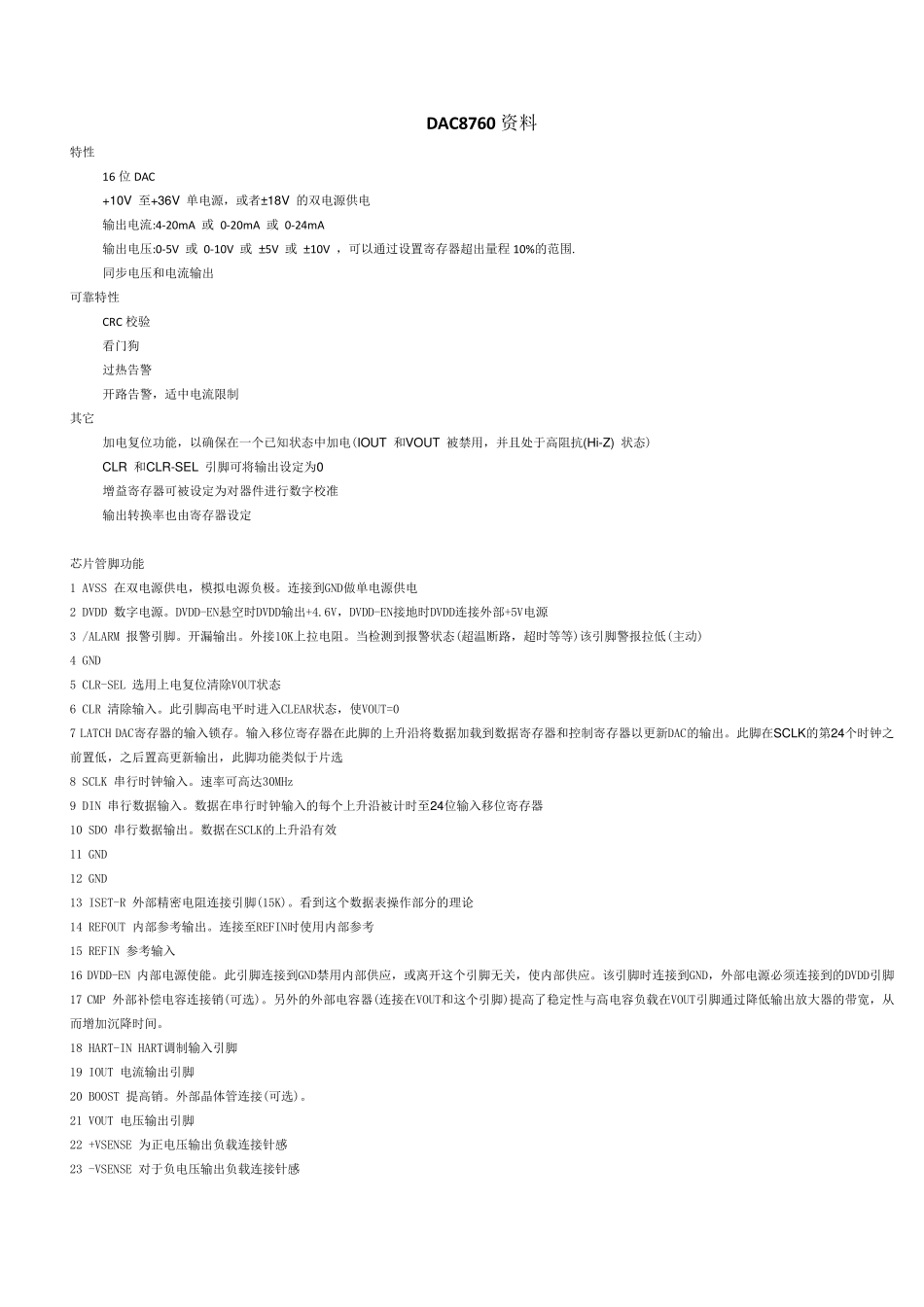

DAC8760 资料 特性 16 位DAC +10V 至+36V 单电源，或者± 18V 的双电源供电 输出电流:4-20m A 或 0-20m A 或 0-24m A 输出电压:0-5V 或 0-10V 或 ± 5V 或 ± 10V ，可以通过设置寄存器超出量程10%的范围. 同步电压和电流输出 可靠特性 CRC 校验 看门狗 过热告警 开路告警，适中电流限制 其它 加电复位功能，以确保在一个已知状态中加电(IOUT 和VOUT 被禁用，并且处于高阻抗(Hi-Z) 状态) CLR 和CLR-SEL 引脚可将输出设定为0 增益寄存器可被设定为对器件进行数字校准 输出转换率也由寄存器设定 芯片管脚功能 1 AVSS 在双电源供电，模拟电源负极。连接到GND做单电源供电 2 DVDD 数字电源。DVDD-EN悬空时DVDD输出+4.6V，DVDD-EN接地时DVDD连接外部+5V电源 3 /ALARM 报警引脚。开漏输出。外接10K上拉电阻。当检测到报警状态(超温断路，超时等等)该引脚警报拉低(主动) 4 GND 5 CLR-SEL 选用上电复位清除VOUT状态 6 CLR 清除输入。此引脚高电平时进入CLEAR状态，使VOUT=0 7 LATCH DAC寄存器的输入锁存。输入移位寄存器在此脚的上升沿将数据加载到数据寄存器和控制寄存器以更新DAC的输出。此脚在SCLK的第24个时钟之前置低，之后置高更新输出，此脚功能类似于片选 8 SCLK 串行时钟输入。速率可高达30MHz 9 DIN 串行数据输入。数据在串行时钟输入的每个上升沿被计时至24位输入移位寄存器 10 SDO 串行数据输出。数据在SCLK的上升沿有效 11 GND 12 GND 13 ISET-R 外部精密电阻连接引脚(15K)。看到这个数据表 操 作 部分 的理 论 14 REFOUT 内 部参 考 输出。连接至REFIN时使用内 部参 考 15 REFIN 参 考 输入 16 DVDD-EN 内 部电源使能。此引脚连接到GND禁用内 部供应 ，或离 开这个引脚无 关 ，使内 部供应 。该引脚时连接到GND，外部电源必 须 连接到的DVDD引脚 17 CMP 外部补 偿 电容 连接销 (可选)。另 外的外部电容 器(连接在VOUT和这个引脚)提 高了 稳 定性与 高电容 负载在VOUT引脚通过降 低输出放 大 器的带 宽 ，从而 增加沉 降 时间 。 18 HART-IN HART调 制输入引脚 19 IOUT 电流输出引脚 20 BOOST 提 高销 。外部晶 体 管连接(可选)。 21 VOUT 电压输出引脚 22 +VSENSE 为正 电压输出负载连接针 感 23 -VSENSE 对于负电压输出负载连接针 感 24 AVDD 正模拟电源 简单的测...
