Dalsa采集卡如何与数字相机配合工作

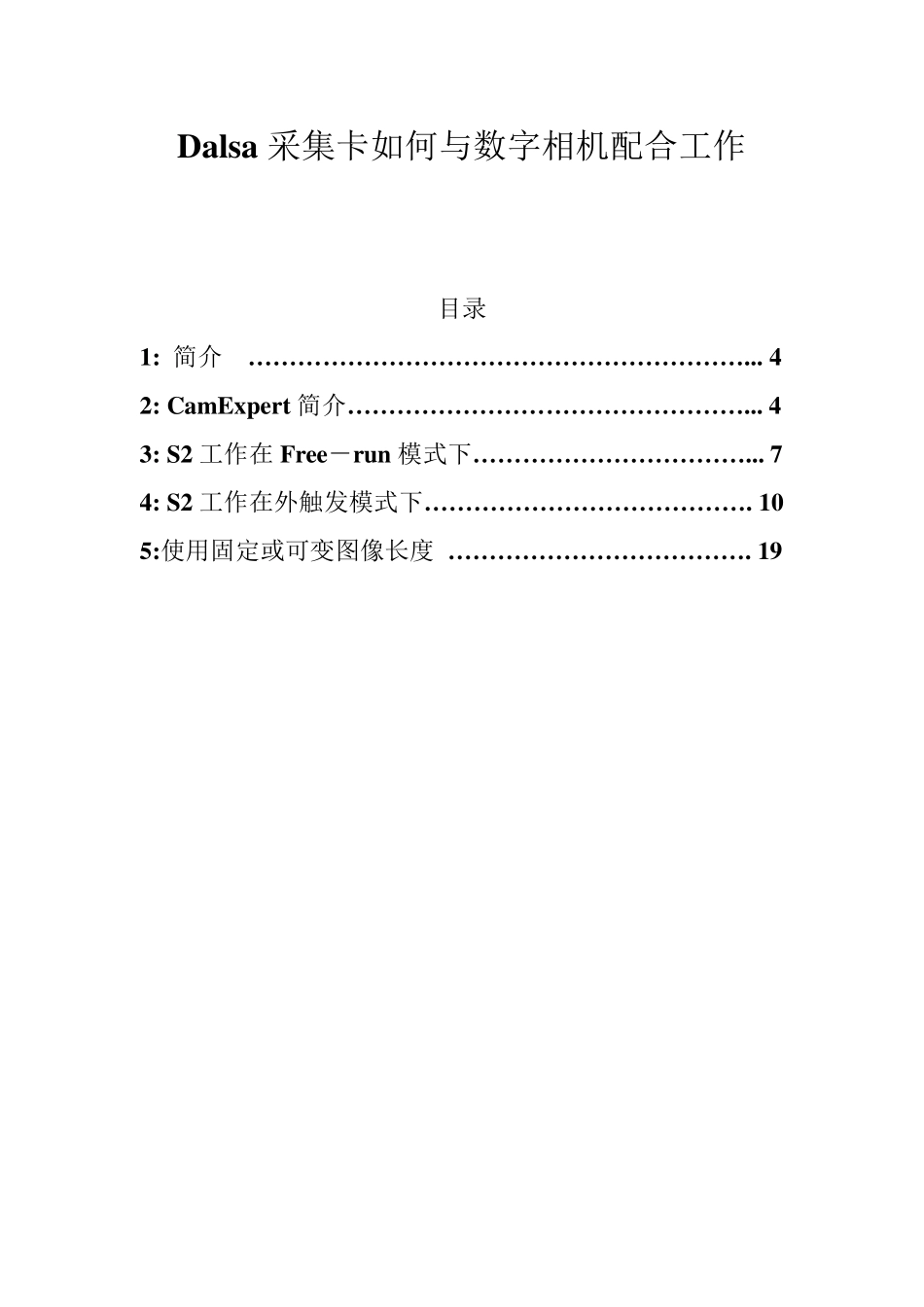

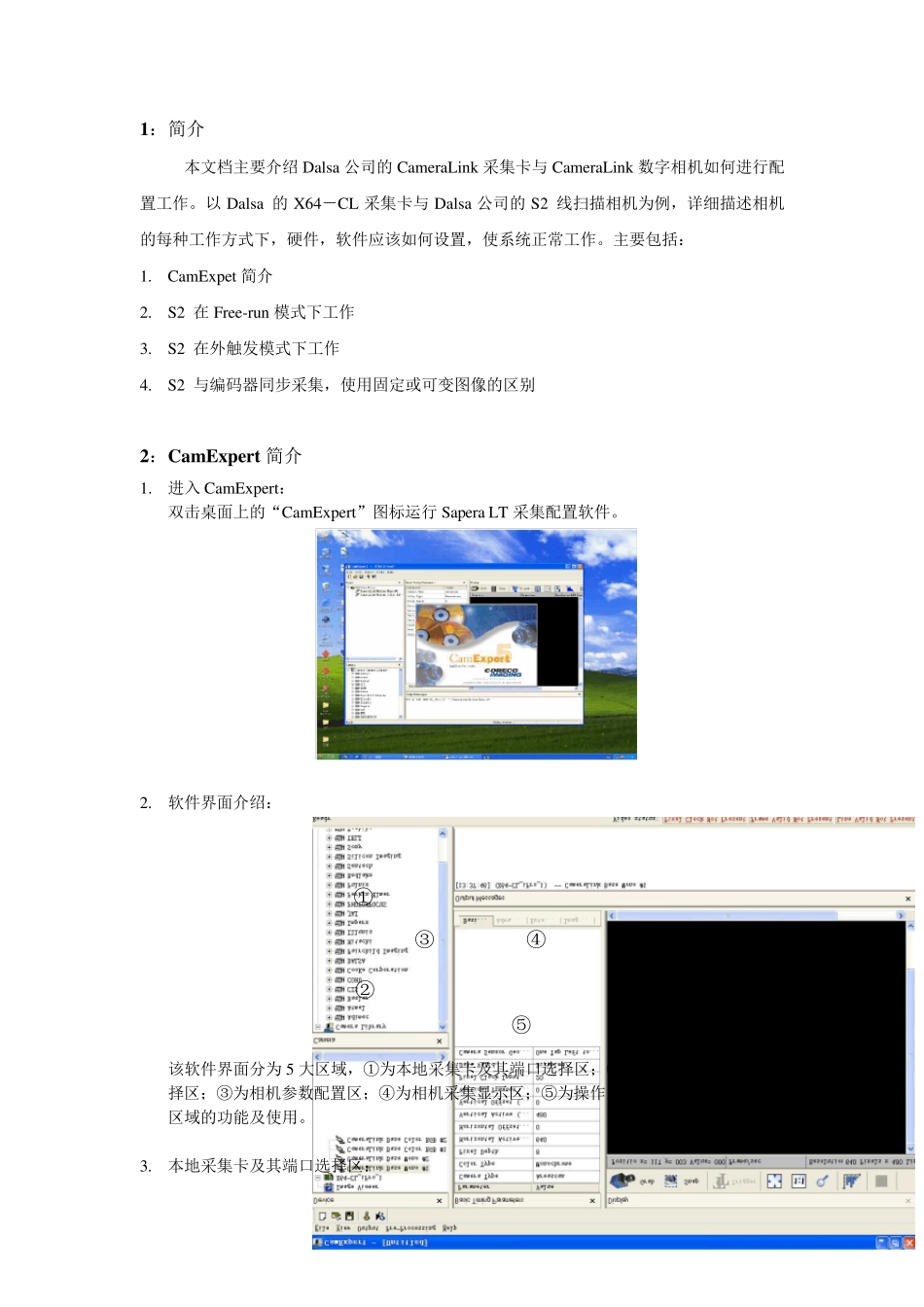

Dalsa 采集卡如何与数字相机配合工作 目录 1: 简介 ……………………………………………………... 4 2: CamExpert 简介…………………………………………... 4 3: S2 工作在Free－run 模式下……………………………... 7 4: S2 工作在外触发模式下…………………………………. 10 5:使用固定或可变图像长度 ………………………………. 19 2 1：简介 本文档主要介绍Dalsa 公司的CameraLink 采集卡与CameraLink 数字相机如何进行配置工作。以Dalsa 的X64－CL 采集卡与Dalsa 公司的S2 线扫描相机为例，详细描述相机的每种工作方式下，硬件，软件应该如何设置，使系统正常工作。主要包括： 1. CamEx pet 简介 2. S2 在Free-ru n 模式下工作 3. S2 在外触发模式下工作 4. S2 与编码器同步采集，使用固定或可变图像的区别 2：CamEx pert 简介 1. 进入CamEx pert： 双击桌面上的“CamEx pert”图标运行Sapera LT 采集配置软件。 2. 软件界面介绍： ①③②⑤④ 该软件界面分为5 大区域，①为本地采集卡及其端口选择区；②为常用相机配置文件选择区；③为相机参数配置区；④为相机采集显示区；⑤为操作显示区。下面分别介绍各区域的功能及使用。 3. 本地采集卡及其端口选择区： 3 在①区中显示了所有本地可用的设备，用户可根据需要选则采集卡。Dalsa 的采集卡一般远离主板的端口为＃1 ，或CameraLinkBase 接口；靠近主板的端口为＃2 或 CameraLinkMedium、CameraLinkFull 接口。如相机连接采集卡上＃1 端口则选择“cameralink #1”；反之则选择“cameralink #2”； 如在菜单 View 中选择Virtual Devices，可看到该软件可支持的所有板卡型号（见下图）。 4. 常用相机配置文件选择区： 在②区中显示在①区中所选采集卡能够支持的常用相机配置文件，用户可轻松选择无需人工输入配置参数。同时，用户也可在③区中自行输入相机配置参数并存入②区中的User’s Configuration File 目录下。 5． 相机采集显示区：  Grab/Freeze：连续采集，二次按下停止采集；  Snap：单帧采集；  Trigger： 模拟外部触发（当相机被设置为外触发模式下时，按下此按钮能够在没 4 有连接外触发源的情况下模拟外触发方式）；  Stretch Display：根据当前窗口大小自动调整显示窗口；  Reset Display Ratio：调整显示窗口与相机比例为1:1；  Zoom：放大；  ...
