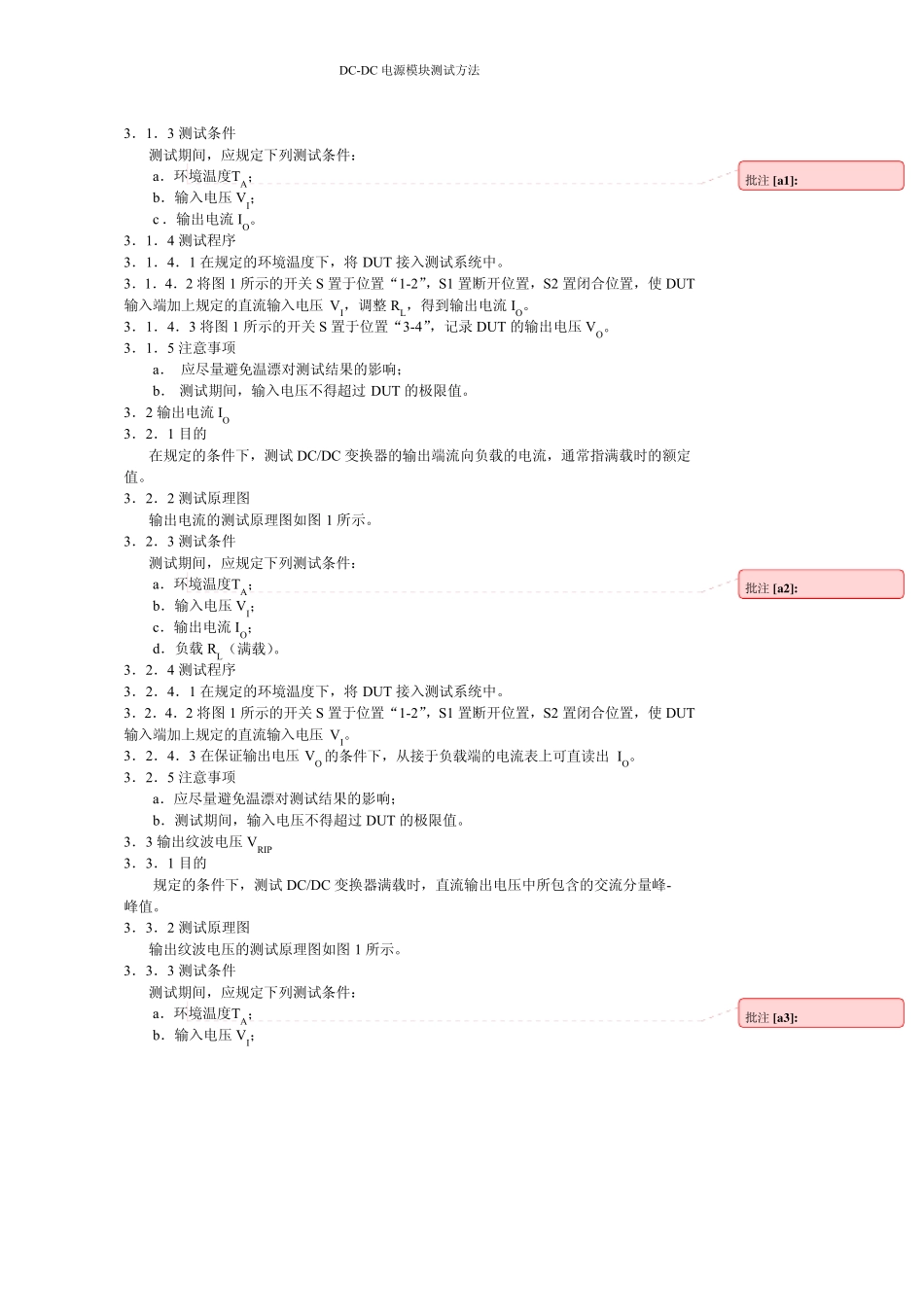

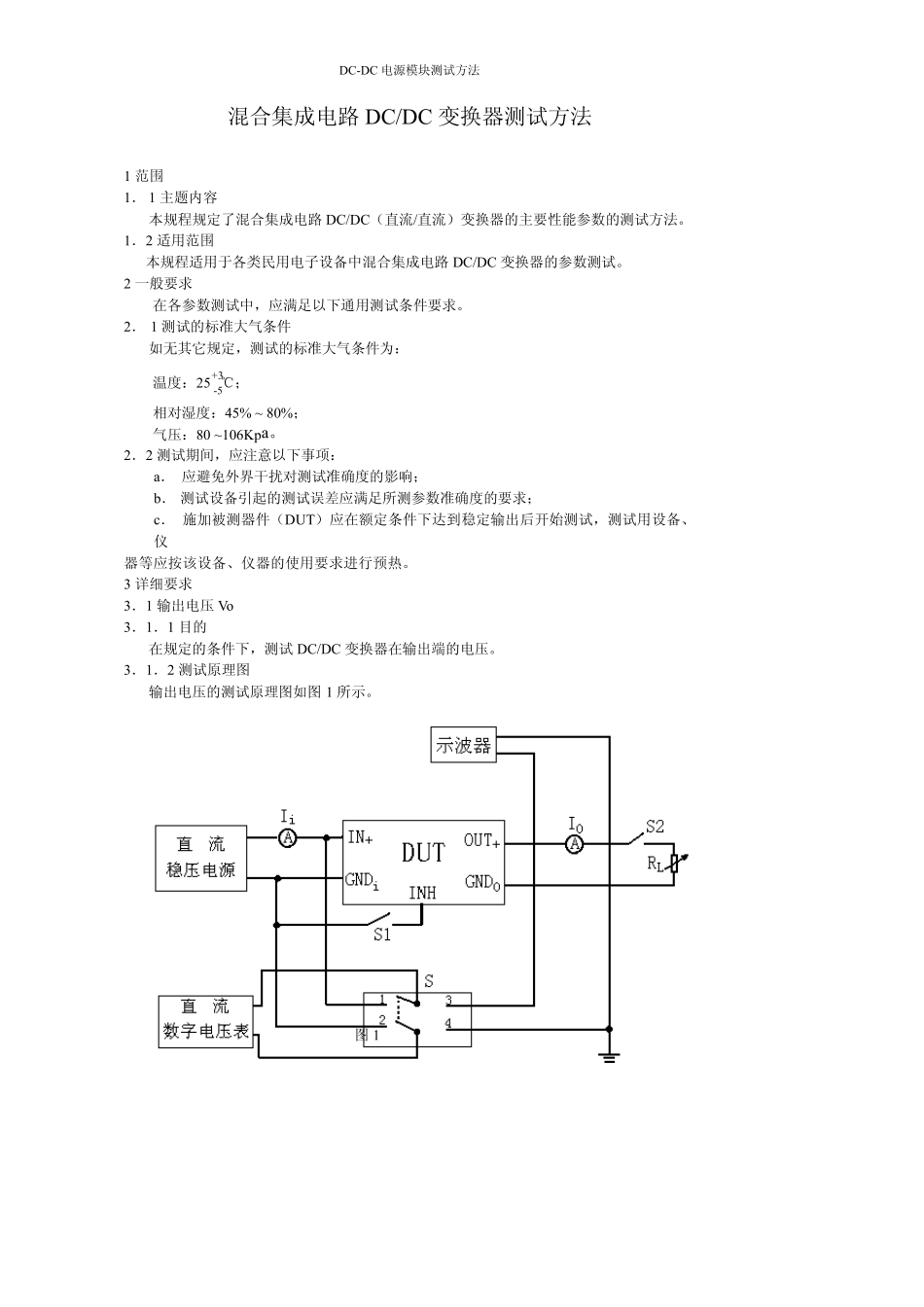

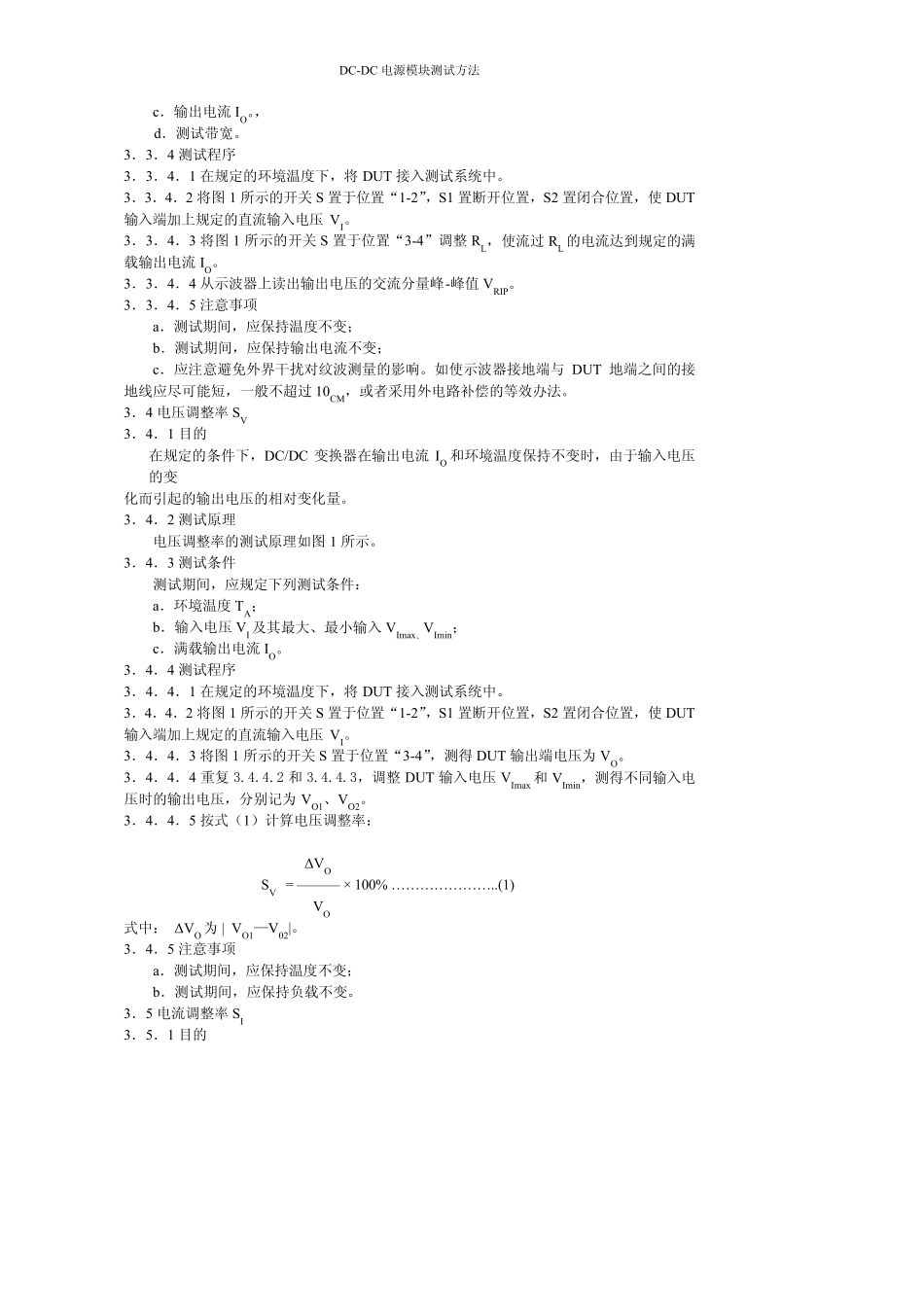

DC-DC 电源模块测试方法 混合集成电路DC/DC 变换器测试方法 1 范围 1． 1 主题内容 本规程规定了混合集成电路DC/DC（直流/直流）变换器的主要性能参数的测试方法。 1．2 适用范围 本规程适用于各类民用电子设备中混合集成电路DC/DC 变换器的参数测试。 2 一般要求 在各参数测试中，应满足以下通用测试条件要求。 2． 1 测试的标准大气条件 如无其它规定，测试的标准大气条件为： 温度：25+3 -5℃； 相对湿度：45% ~ 80%； 气压：80 ~106Kpa。 2．2 测试期间，应注意以下事项： a． 应避免外界干扰对测试准确度的影响； b． 测试设备引起的测试误差应满足所测参数准确度的要求； c． 施加被测器件（DUT）应在额定条件下达到稳定输出后开始测试，测试用设备、仪 器等应按该设备、仪器的使用要求进行预热。 3 详细要求 3．1 输出电压 Vo 3．1．1 目的 在规定的条件下，测试DC/DC 变换器在输出端的电压。 3．1．2 测试原理图 输出电压的测试原理图如图 1 所示。 图 1 DC-DC 电源模块测试方法 3．1．3 测试条件 测试期间，应规定下列测试条件： a．环境温度TA； b．输入电压VI； c ．输出电流IO。 3．1．4 测试程序 3．1．4．1 在规定的环境温度下，将DUT 接入测试系统中。 3．1．4．2 将图1 所示的开关S 置于位置“1-2”，S1 置断开位置，S2 置闭合位置，使 DUT输入端加上规定的直流输入电压VI，调整 RL，得到输出电流IO。 3．1．4．3 将图1 所示的开关S 置于位置“3-4”，记录 DUT 的输出电压VO。 3．1．5 注意事项 a． 应尽量避免温漂对测试结果的影响； b． 测试期间，输入电压不得超过 DUT 的极限值。 3．2 输出电流IO 3．2．1 目的 在规定的条件下，测试DC/DC 变换器的输出端流向负载的电流，通常指满载时的额定 值。 3．2．2 测试原理图 输出电流的测试原理图如图1 所示。 3．2．3 测试条件 测试期间，应规定下列测试条件： a．环境温度TA； b．输入电压VI； c．输出电流IO； d．负载 RL（满载）。 3．2．4 测试程序 3．2．4．1 在规定的环境温度下，将DUT 接入测试系统中。 3．2．4．2 将图1 所示的开关S 置于位置“1-2”，S1 置断开位置，S2 置闭合位置，使 DUT输入端加上规定的直流输入电压VI。 3．2．4．3 在保证输出电压VO 的条件下，从接于负载端的电流表上可直读出IO。 3．2．5 注意事项 a．应尽量避免温...
