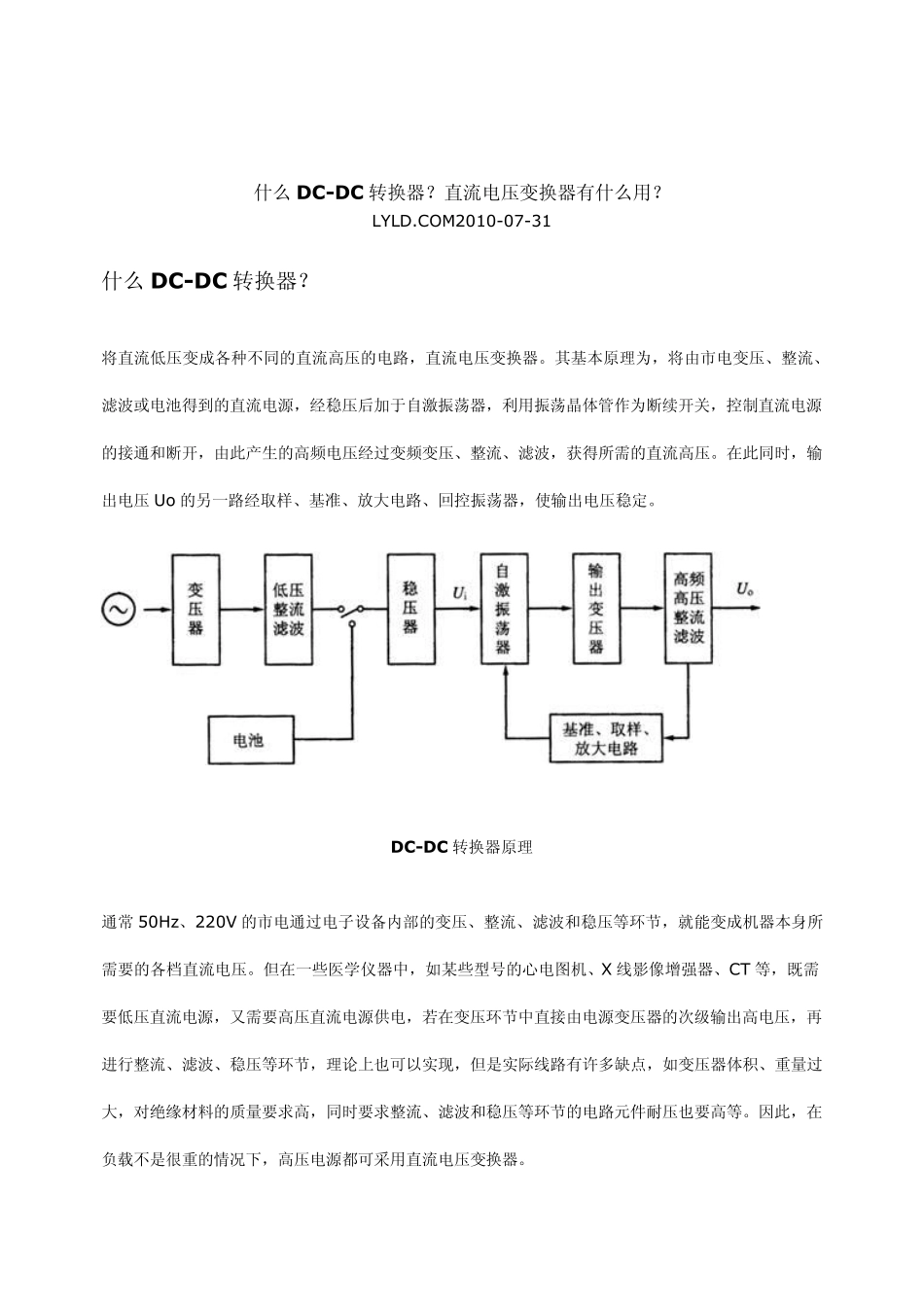

什么DC-DC 转换器？直流电压变换器有什么用？ LYLD.COM2010-07-31 什么DC-DC 转换器？ 将直流低压变成各种不同的直流高压的电路，直流电压变换器。其基本原理为，将由市电变压、整流、滤波或电池得到的直流电源，经稳压后加于自激振荡器，利用振荡晶体管作为断续开关，控制直流电源的接通和断开，由此产生的高频电压经过变频变压、整流、滤波，获得所需的直流高压。在此同时，输出电压Uo 的另一路经取样、基准、放大电路、回控振荡器，使输出电压稳定。 DC-DC 转换器原理 通常 50Hz、220V 的市电通过电子设备内部的变压、整流、滤波和稳压等环节，就能变成机器本身所需要的各档直流电压。但在一些医学仪器中，如某些型号的心电图机、X 线影像增强器、CT 等，既需要低压直流电源，又需要高压直流电源供电，若在变压环节中直接由电源变压器的次级输出高电压，再进行整流、滤波、稳压等环节，理论上也可以实现，但是实际线路有许多缺点，如变压器体积、重量过大，对绝缘材料的质量要求高，同时要求整流、滤波和稳压等环节的电路元件耐压也要高等。因此，在负载不是很重的情况下，高压电源都可采用直流电压变换器。 直流电压变换器有什么用？ 它能够避免公共地线，如在临床和基础医学研究中，仪器和生物体有公共地线时，极易受到 50Hz市电的干扰，使仪器不能正常工作；还能避免仪器漏电对病人的危害，采用浮地接法，使前级放大器的零电位点与主放大器的零电位点相隔离；还用于没有或不宜使用交流市电的场合。 此外，直流电压变换器还有以下优点： 由于高频方波电压发生器产生频率一般为几十千赫，远远高于市电50Hz频率，输出变压器的体积、滤波电容器的容量和体积、滤波线圈的电感量和体积都可大大减小；当电源过载时，方波发生器会自动停振，具有电源的自动保护作用。其缺点是内阻较大，输出的高压稳定性较差。 直流电压变换器是一种将模拟量转变为数字量的半导体元件。 按功能可分为:升压变换器、降压变换器和升降压变换器。在燃料电池汽车中主要采用升压变换器。 变换器首先通过电力电子器件将直流电源转变成交流电(AC),一般称作逆变,然后通过变压器(升压比为 1∶n)升压,最后通过整流、滤波电路产生变压后的直流电,以供负载使用. 直流转换器与一般的变换器相比，具有抗干扰能力强、可靠性高、输出功率大、品种齐全等特点，用途广泛，输入输出完全隔离，输出多路不限，极性任选。 宽范围输入变换器是专为满足输入电压变化范...
