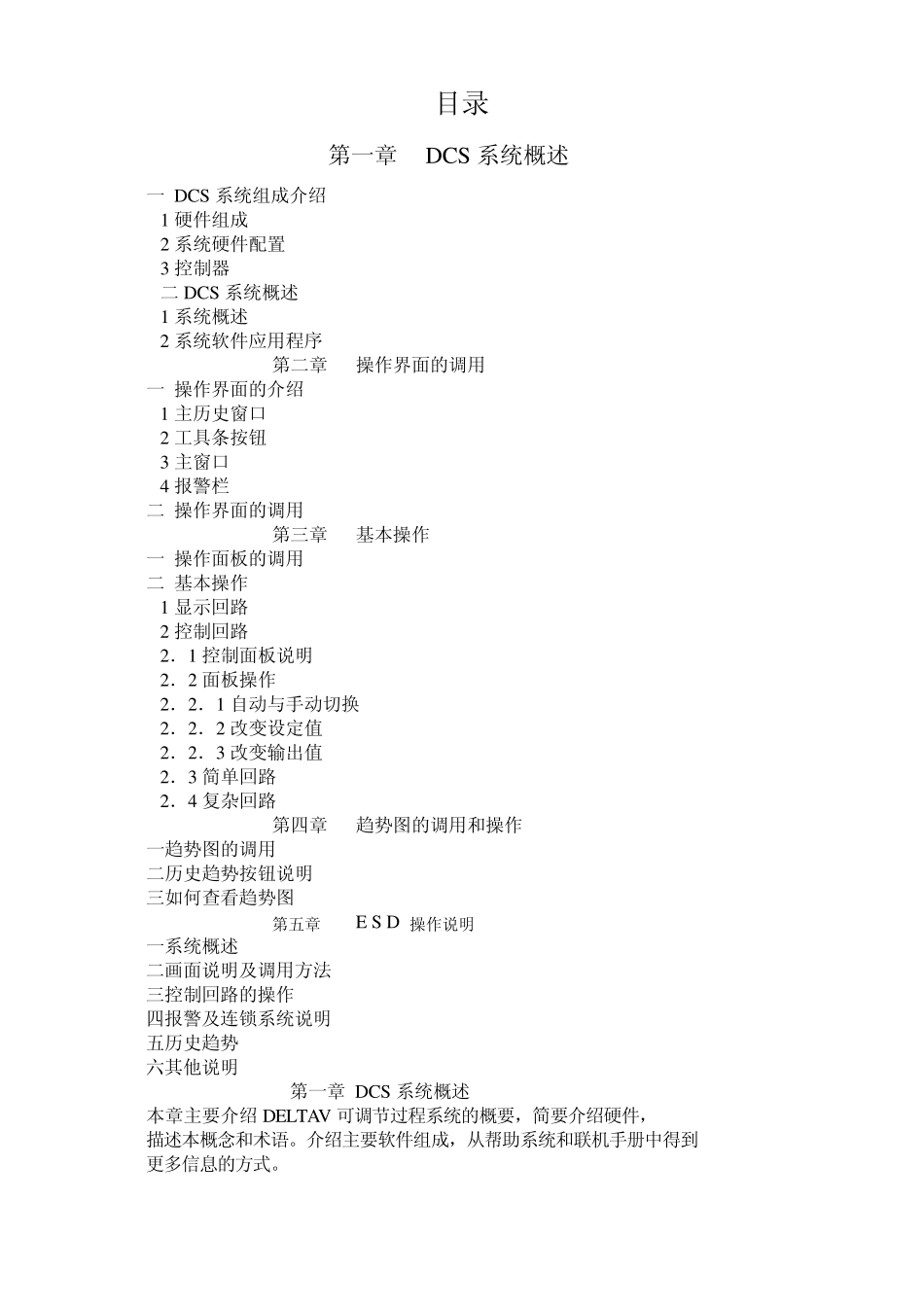

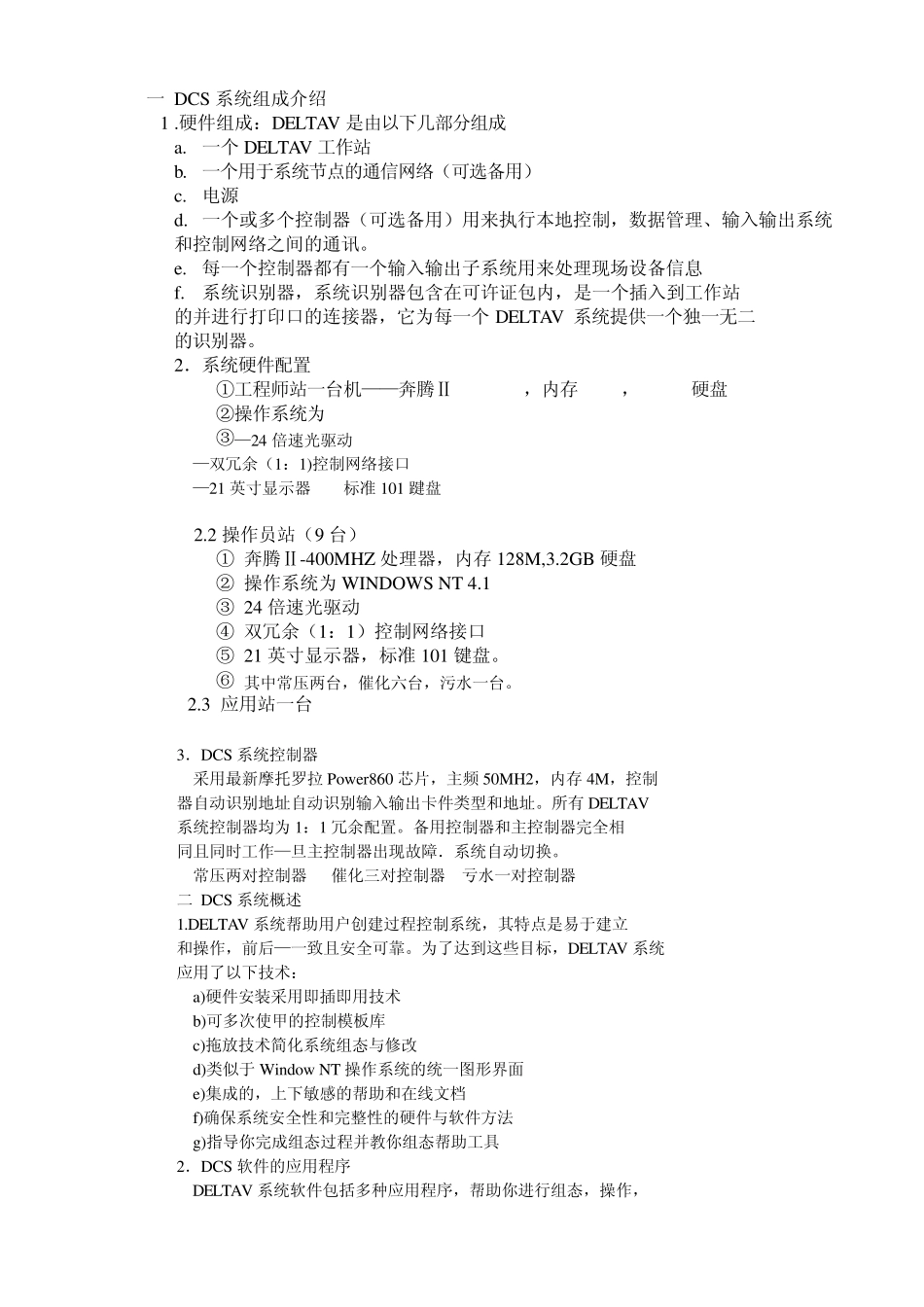

目录 第一章 DCS 系统概述 一 DCS 系统组成介绍 1 硬件组成 2 系统硬件配置 3 控制器 二DCS 系统概述 1 系统概述 2 系统软件应用程序 第二章 操作界面的调用 一 操作界面的介绍 1 主历史窗口 2 工具条按钮 3 主窗口 4 报警栏 二 操作界面的调用 第三章 基本操作 一 操作面板的调用 二 基本操作 1 显示回路 2 控制回路 2．1 控制面板说明 2．2 面板操作 2．2．1 自动与手动切换 2．2．2 改变设定值 2．2．3 改变输出值 2．3 简单回路 2．4 复杂回路 第四章 趋势图的调用和操作 一趋势图的调用 二历史趋势按钮说明 三如何查看趋势图 第五章 E S D 操作说明 一系统概述 二画面说明及调用方法 三控制回路的操作 四报警及连锁系统说明 五历史趋势 六其他说明 第一章 DCS 系统概述 本章主要介绍DELTAV 可调节过程系统的概要，简要介绍硬件， 描述本概念和术语。介绍主要软件组成，从帮助系统和联机手册中得到 更多信息的方式。 一 DCS 系统组成介绍 1 .硬件组成：DELTAV 是由以下几部分组成 a. 一个DELTAV 工作站 b. 一个用于系统节点的通信网络（可选备用） c. 电源 d. 一个或多个控制器（可选备用）用来执行本地控制，数据管理、输入输出系统 和控制网络之间的通讯。 e. 每一个控制器都有一个输入输出子系统用来处理现场设备信息 f. 系统识别器，系统识别器包含在可许证包内，是一个插入到工作站 的并进行打印口的连接器，它为每一个DELTAV 系统提供一个独一无二 的识别器。 2．系统硬件配置 2.1①工程师站一台机——奔腾Ⅱ -400MHZ，内存 256M，3.2GB硬盘 ②操作系统为WINDOWS NT 4.1 ③—24 倍速光驱动 —双冗余（1：1)控制网络接口 —21 英寸显示器 标准 101 踺盘 2.2 操作员站（9 台） ① 奔腾Ⅱ-400MHZ 处理器，内存 128M,3.2GB 硬盘 ② 操作系统为WINDOWS NT 4.1 ③ 24 倍速光驱动 ④ 双冗余（1：1）控制网络接口 ⑤ 21 英寸显示器，标准 101 键盘。 ⑥ 其中常压两台，催化六台，污水一台。 2.3 应用站一台 3．DCS 系统控制器 采用最新摩托罗拉 Pow er860 芯片，主频 50MH2，内存 4M，控制 器自动识别地址自动识别输入输出卡件类型和地址。所有DELTAV 系统控制器均为1：1 冗余配置。备用控制器和主控制器完全相 同且同时工作—旦主控制器出现故障．系统自动切换。 常压两对控制...
