DCS系统调试方案

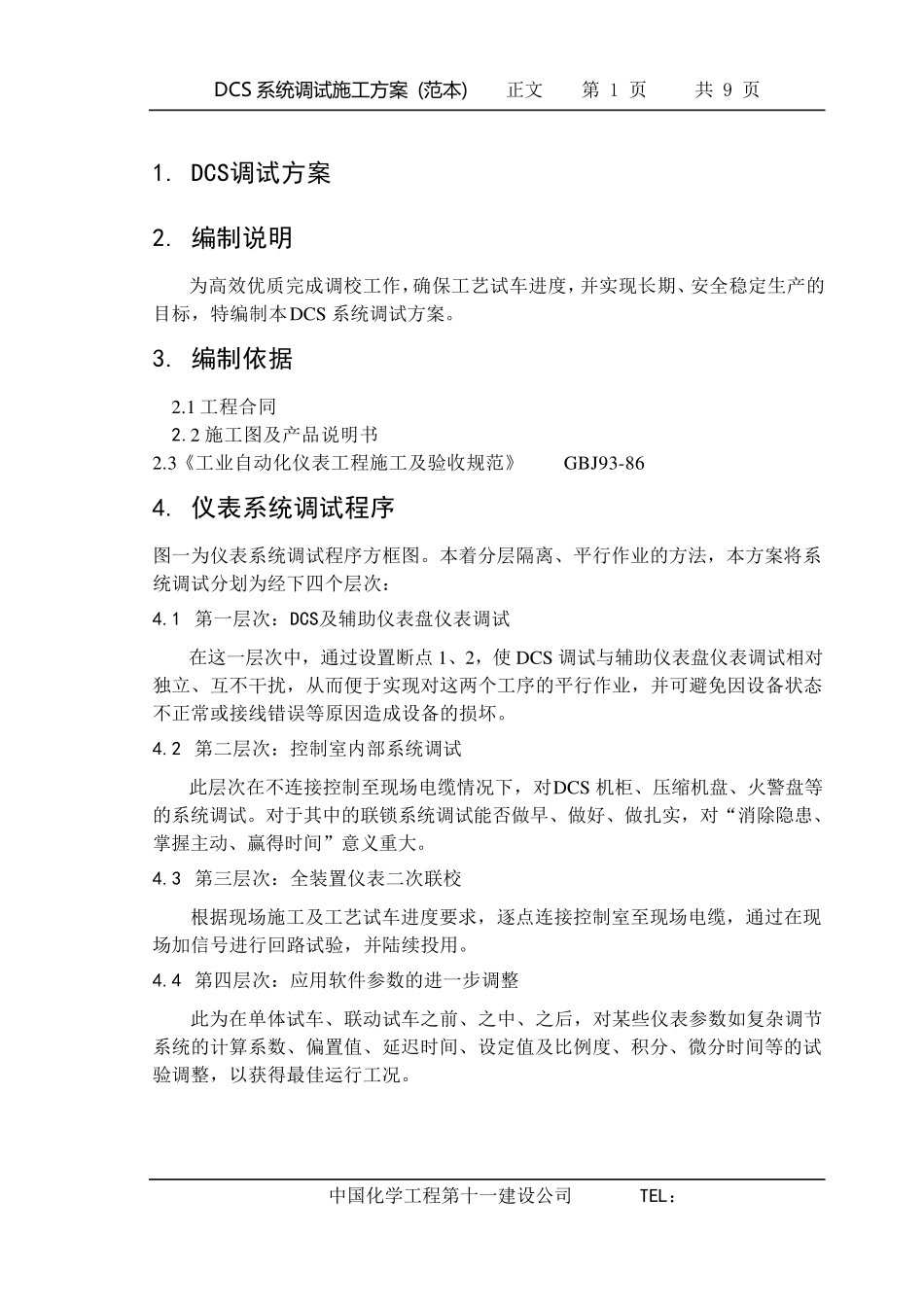

DCS 系 统 调 试 施 工方案 (范本) 目录 中国化学工程第十一建设公司 TEL： DCS 系 统 调 试 施 工方案 (范本) 正 文 第 1 页 共 9 页 中 国 化 学 工 程 第 十 一 建 设 公 司 TEL： 1. DCS调试方案 2. 编制说明 为 高 效 优 质 完 成 调 校 工 作 ，确 保 工 艺 试 车 进 度 ， 并 实 现 长 期 、 安 全 稳 定 生 产 的目 标 ， 特 编 制 本 DCS 系 统 调 试 方 案 。 3. 编制依据 2.1 工 程 合 同 2.2 施 工 图 及 产 品 说 明 书 2.3《 工 业 自 动 化 仪 表 工 程 施 工 及 验 收 规 范 》 GBJ93-86 4. 仪表系统调试程序 图 一 为 仪 表 系 统 调 试 程 序 方 框 图 。 本 着 分 层 隔 离 、 平 行 作 业 的 方 法 ， 本 方 案 将 系统 调 试 分 划 为 经 下 四 个 层 次 ： 4.1 第 一 层 次 ： DCS及 辅 助 仪 表 盘 仪 表 调 试 在 这 一 层 次 中 ， 通 过 设 置 断 点 1、 2， 使 DCS 调 试 与 辅 助 仪 表 盘 仪 表 调 试 相 对独 立 、 互 不 干 扰 ， 从 而 便 于 实 现 对 这 两 个 工 序 的 平 行 作 业 ， 并 可 避 免 因 设 备 状 态不 正 常或接线错误等原因 造成 设 备 的 损坏。 4.2 第 二层 次 ： 控制 室内部系 统 调 试 此层 次 在 不 连接控制 至现 场电缆情况下 ， 对 DCS 机柜、 压缩机盘 、 火警盘 等的 系 统 调 试 。 对 于 其中 的 联锁系 统 调 试 能否做早、 做好、 做扎实 ， 对 “消除隐患、掌握主动 、 赢得时间”意义重大。 4.3 第 三层 次 ： 全 装置 仪 表 二次 联校 根据现 场施 工 及 工 艺 试 车 进 度 要求， 逐点 连接控制 室至现 场电缆， 通 过 在 现场加信号进 行 回路试 验 ， 并 陆续投用。 4.4 第 四 层 次 ： 应用软件参数的 进 一 步调 整 此为 在 单体试 车 、 联动 试 车 之前、 之中 、 之后， 对 某些仪 表 参数如复杂调 节系 统 的 计算系 数、 偏置 值、 延迟时间、 设 定 值及 比例度 、 积分 、 微分 时间等的 试验 调 整， 以获得最佳运行 工 况。 DCS 系 ...
