DDR内存格式发展历程

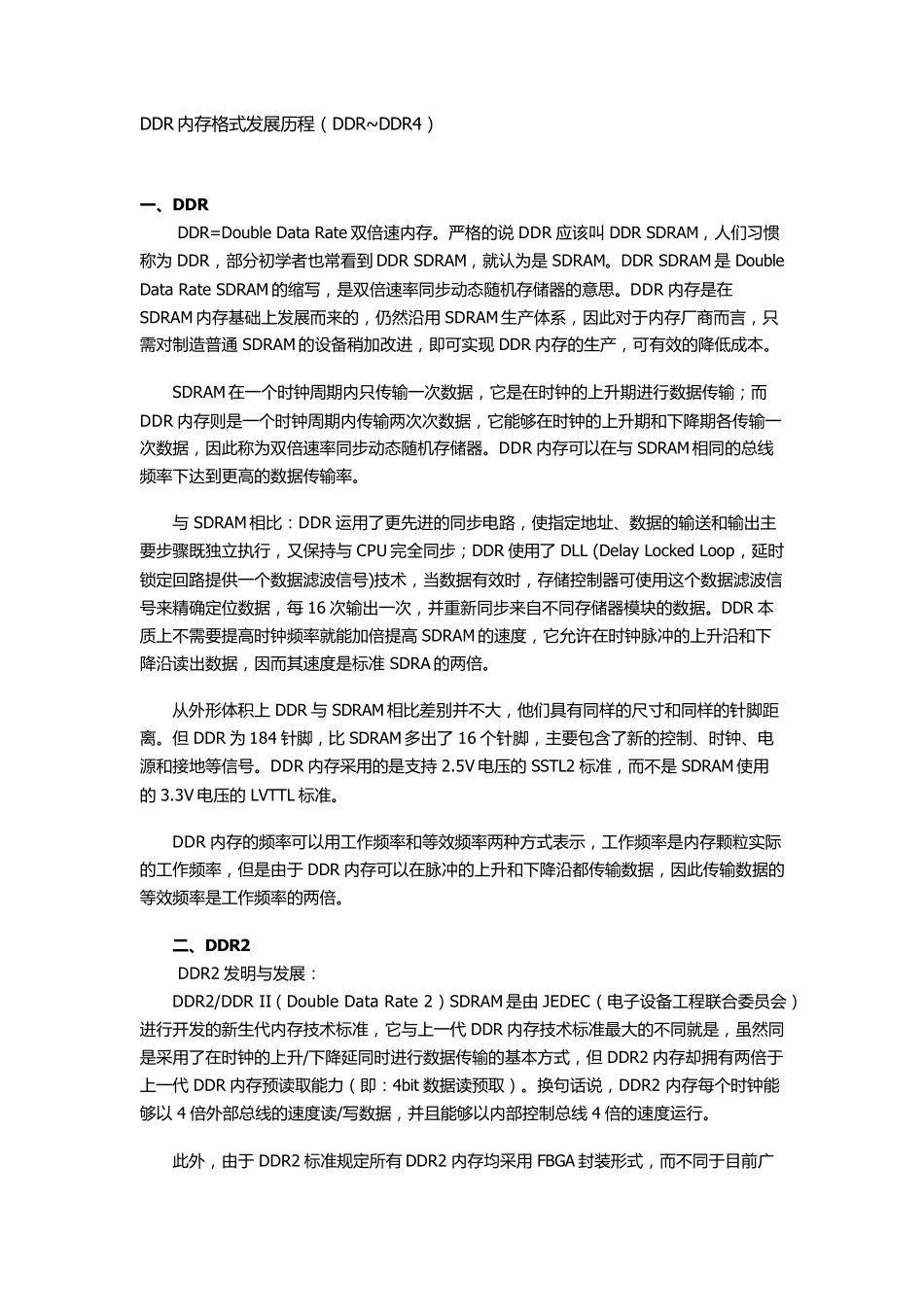

DDR 内存格式发展历程（DDR~ DDR4） 一 、DDR DDR=Double Data Rate 双倍速内存。严格的说 DDR 应该叫 DDR SDRAM，人们习惯称为 DDR，部分初学者也常看到 DDR SDRAM，就认为是 SDRAM。DDR SDRAM 是 Double Data Rate SDRAM 的缩写，是双倍速率同步动态随机存储器的意思。DDR 内存是在SDRAM 内存基础上发展而来的，仍然沿用 SDRAM 生产体系，因此对于内存厂商而言，只需对制造普通 SDRAM 的设备稍加改进，即可实现 DDR 内存的生产，可有效的降低成本。 SDRAM 在一个时钟周期内只传输一次数据，它是在时钟的上升期进行数据传输；而DDR 内存则是一个时钟周期内传输两次次数据，它能够在时钟的上升期和下降期各传输一次数据，因此称为双倍速率同步动态随机存储器。DDR 内存可以在与 SDRAM 相同的总线频率下达到更高的数据传输率。 与 SDRAM 相比：DDR 运 用了 更先 进的同步电 路 ，使 指 定 地 址 、数据的输送和输出主要步骤既独立执行，又保持与 CPU 完全同步；DDR 使 用了 DLL (Delay Locked Loop，延时锁定 回路 提供一个数据滤波信号)技术，当数据有效时，存储控制器可使 用这个数据滤波信号来精确定 位数据，每 16 次输出一次，并重新同步来自不同存储器模块的数据。DDR 本质上不需要提高时钟频率就能加倍提高 SDRAM 的速度，它允许在时钟脉冲的上升沿和下降沿读出数据，因而其速度是标准 SDRA 的两倍。 从外形体积上 DDR 与 SDRAM 相比差别并不大，他们具有同样的尺寸和同样的针脚距离。但 DDR 为 184 针脚，比 SDRAM 多出了 16 个针脚，主要包含了 新的控制、时钟、电源和接地 等信号。DDR 内存采用的是支持 2.5V 电 压的 SSTL2 标准，而不是 SDRAM 使 用的 3.3V 电 压的 LVTTL 标准。 DDR 内存的频率可以用工作频率和等效频率两种方式表示，工作频率是内存颗粒实际的工作频率，但是由于 DDR 内存可以在脉冲的上升和下降沿都传输数据，因此传输数据的等效频率是工作频率的两倍。 二、DDR2 DDR2 发明与发展： DDR2/DDR II（Double Data Rate 2）SDRAM 是由 JEDEC（电 子设备工程联合委员会）进行开发的新生代内存技术标准，它与上一代 DDR 内存技术标准最大的不同就是，虽然同是采用了 在时钟的上升/下降延同时进行数据传输的基本方式，但 DDR2 内存却拥有两倍于上一代 DDR 内存预读取能力（即：4bit 数据读预取...
