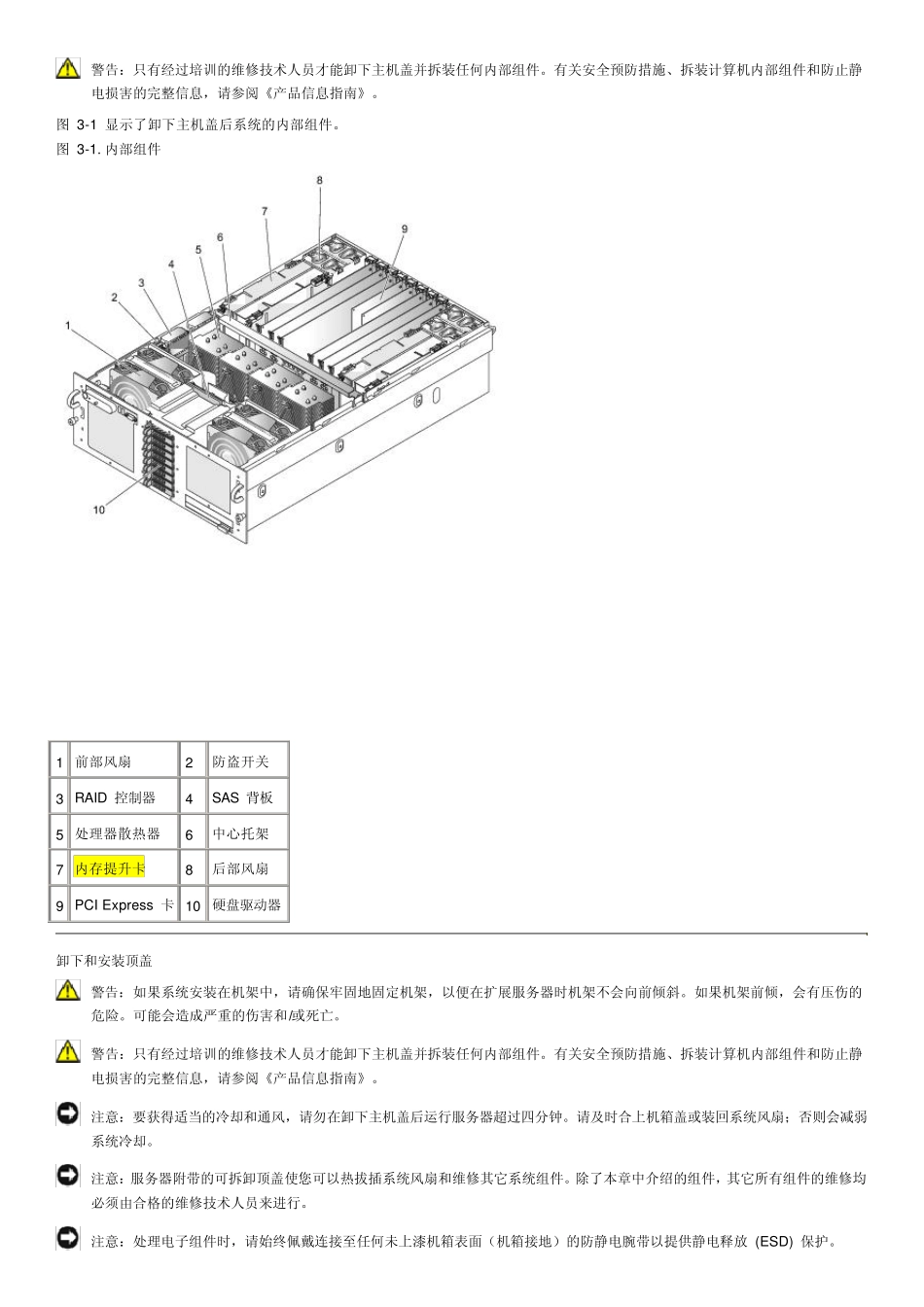

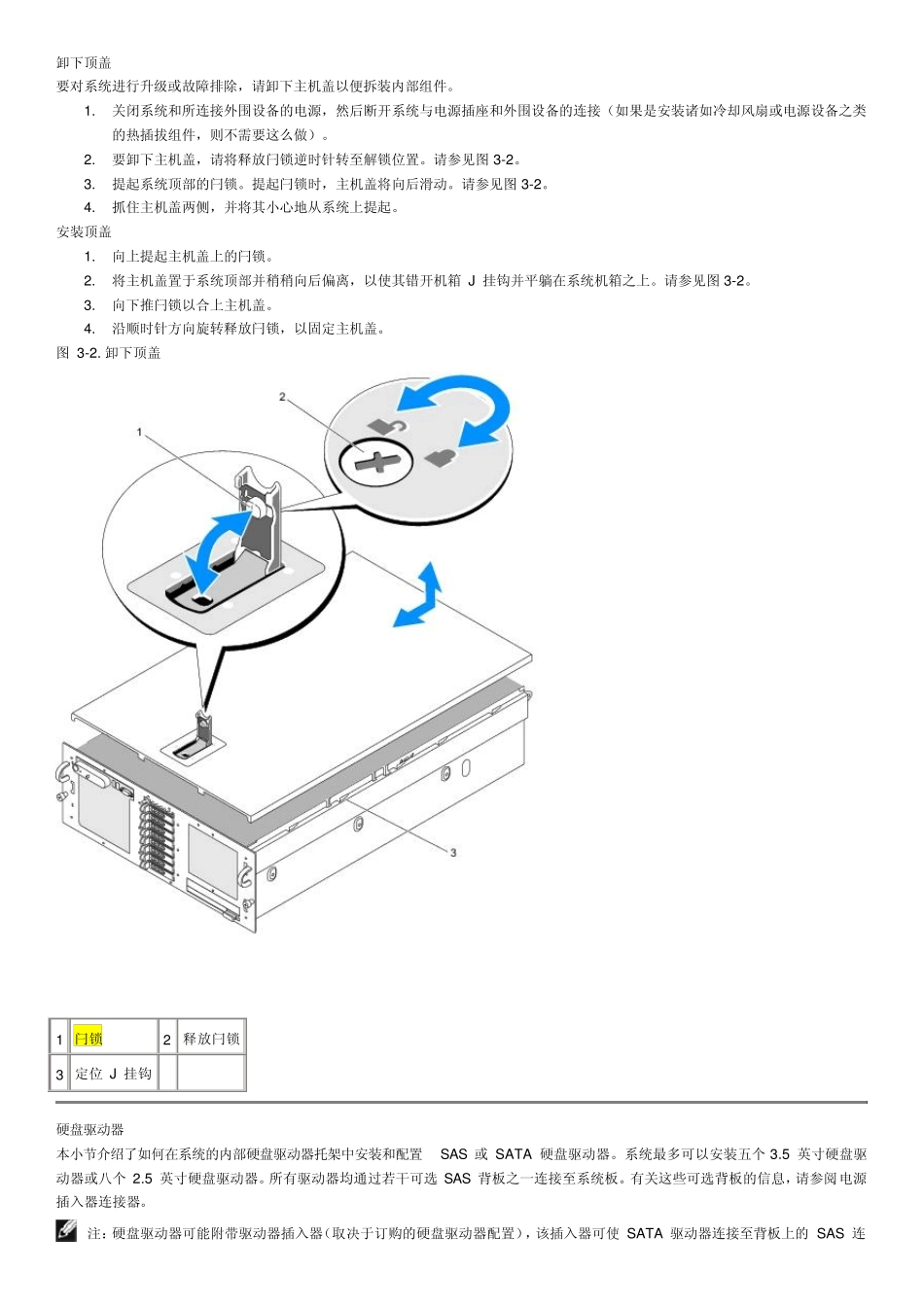

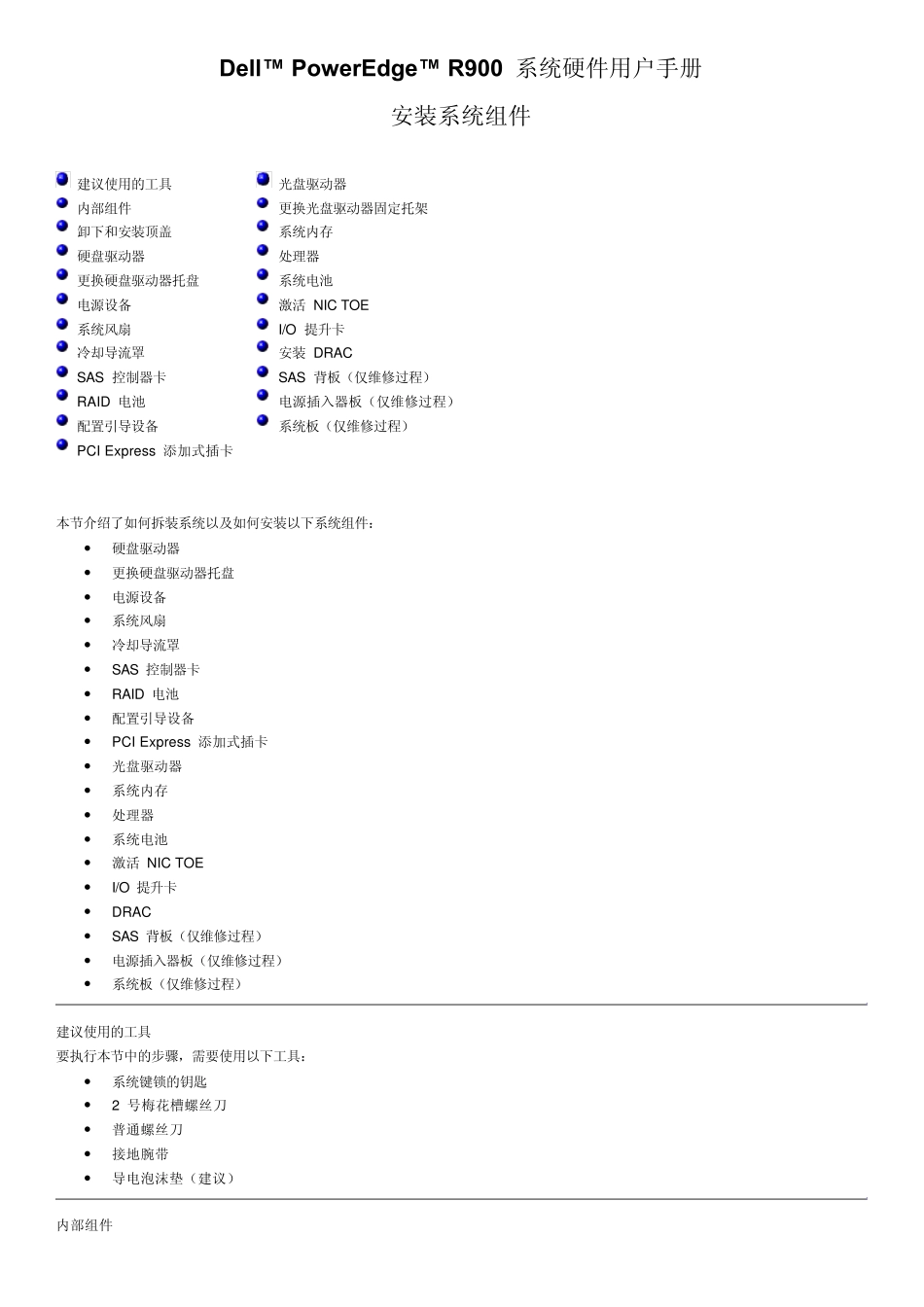

Dell™ PowerEdge™ R900 系统硬件用户手册 安装系统组件 建议使用的工具 内部组件 卸下和安装顶盖 硬盘驱动器 更换硬盘驱动器托盘 电源设备 系统风扇 冷却导流罩 SAS 控制器卡 RAID 电池 配置引导设备 PCI Ex pres s 添加式插卡 光盘驱动器 更换光盘驱动器固定托架 系统内存 处理器 系统电池 激活 NIC TOE I/O 提升卡 安装 DRAC SAS 背板（仅维修过程） 电源插入器板（仅维修过程） 系统板（仅维修过程） 本节介绍了如何拆装系统以及如何安装以下系统组件： 硬盘驱动器 更换硬盘驱动器托盘 电源设备 系统风扇 冷却导流罩 SAS 控制器卡 RAID 电池 配置引导设备 PCI Ex pres s 添加式插卡 光盘驱动器 系统内存 处理器 系统电池 激活 NIC TOE I/O 提升卡 DRAC SAS 背板（仅维修过程） 电源插入器板（仅维修过程） 系统板（仅维修过程） 建议使用的工具 要执行本节中的步骤，需要使用以下工具： 系统键锁的钥匙 2 号梅花槽螺丝刀 普通螺丝刀 接地腕带 导电泡沫垫（建议） 内部组件 警告：只有经过培训的维修技术人员才能卸下主机盖并拆装任何内部组件。有关安全预防措施、拆装计算机内部组件和防止静电损害的完整信息，请参阅《产品信息指南》。 图 3-1 显示了卸下主机盖后系统的内部组件。 图 3-1. 内部组件 1 前部风扇 2 防盗开关 3 RAID 控制器 4 SAS 背板 5 处理器散热器 6 中心托架 7 内存提升卡 8 后部风扇 9 PCI Ex pres s 卡 10 硬盘驱动器 卸下和安装顶盖 警告：如果系统安装在机架中，请确保牢固地固定机架，以便在扩展服务器时机架不会向前倾斜。如果机架前倾，会有压伤的危险。可能会造成严重的伤害和/或死亡。 警告：只有经过培训的维修技术人员才能卸下主机盖并拆装任何内部组件。有关安全预防措施、拆装计算机内部组件和防止静电损害的完整信息，请参阅《产品信息指南》。 注意：要获得适当的冷却和通风，请勿在卸下主机盖后运行服务器超过四分钟。请及时合上机箱盖或装回系统风扇；否则会减弱系统冷却。 注意：服务器附带的可拆卸顶盖使您可以热拔插系统风扇和维修其它系统组件。除了本章中介绍的组件，其它所有组件的维修均必须由合格的维修技术人员来进行。 注意：处理电子组件时，请始终佩戴连接至任何...
