dellvostro1400完全拆机

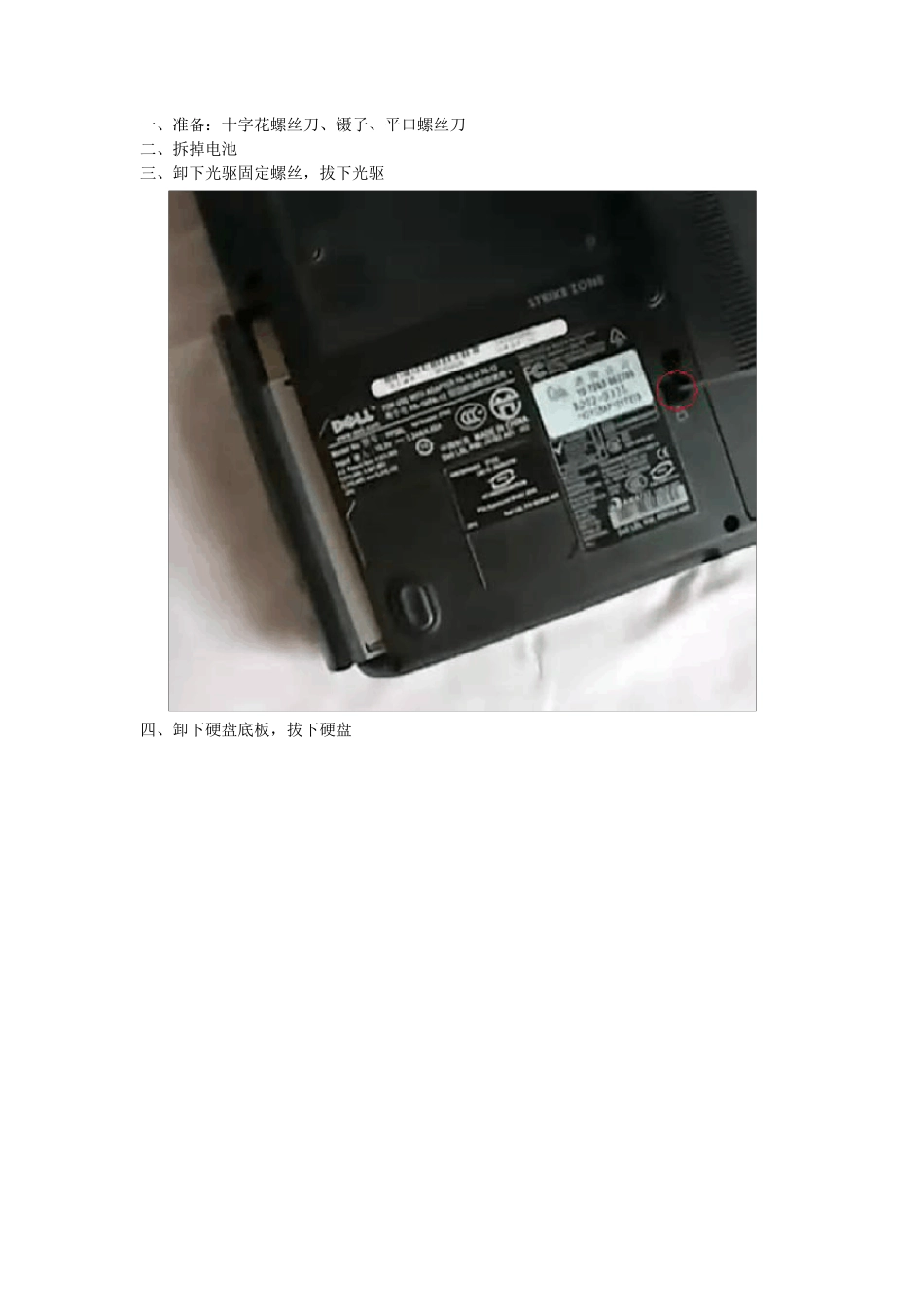

dellvostro1400完全拆机_第1页
1/9

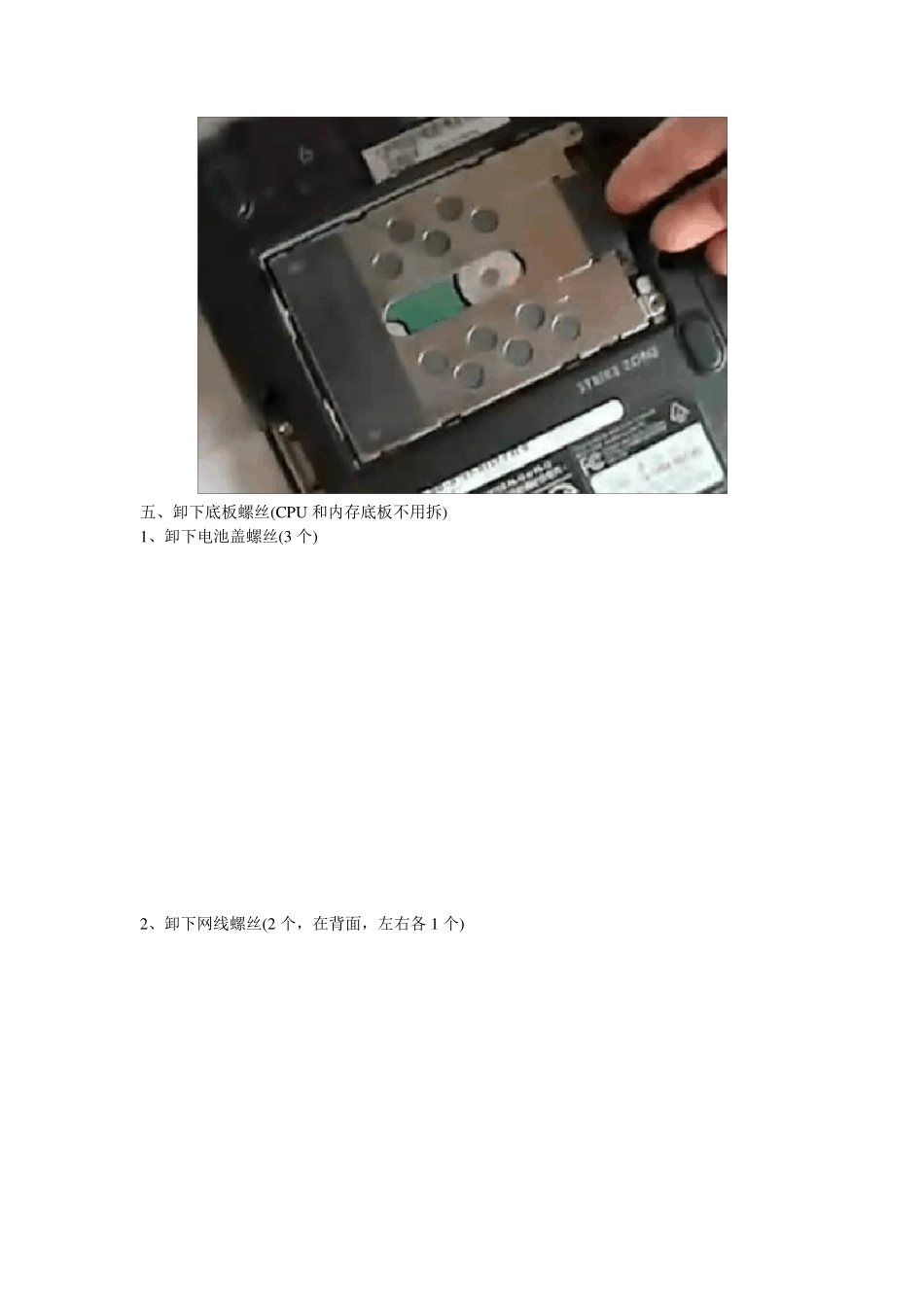

dellvostro1400完全拆机_第2页
2/9
dellvostro1400完全拆机_第3页
3/9
一、准备:十字花螺丝刀、镊子、平口螺丝刀 二、拆掉电池 三、卸下光驱固定螺丝,拔下光驱 四、卸下硬盘底板,拔下硬盘 五、卸下底板螺丝(CPU 和内存底板不用拆) 1、卸下电池盖螺丝(3 个) 2、卸下网线螺丝(2 个,在背面,左右各 1 个) 3 、卸下底板螺丝,2 个浅槽,1 4 个深槽 六、卸下前面面板 1 、卸下按钮带桥 2 、卸下键盘 (1 )、卸下键盘上的 2 个螺丝 (2 )、向上提拉,抽出键盘 (3 )、翻起蓝色压条,拔掉键盘连接线 3 、卸下屏幕连接线 4 、卸下模块连接线(2 个) 5 、卸下无线模块 (1 )、卸下带桥下面音量调节面板旁边的螺丝,卸下音量调节面板 (2 )拔下连接在无线模块上的两根天线,一黑一白 (3)卸下天线旁边的螺丝(3 个,带有P 字符) (4)重新放好音量调节面板(不上螺丝)和天线(不按上,只压在金属卡上) 七、拔下正面面板和屏幕 八、卸下主板 1、拔下模块连接线(3 个) 2、卸下内存底板 3、卸下 modem 螺丝 4、拔下 modem 5 、卸下蓝牙模块 6 、拆掉主板上所有带▲符号的螺丝(7 个,分为 3 种) 7 、拔掉主板 九、卸下风扇上的 3 个螺丝,拆下风扇,清理灰尘
