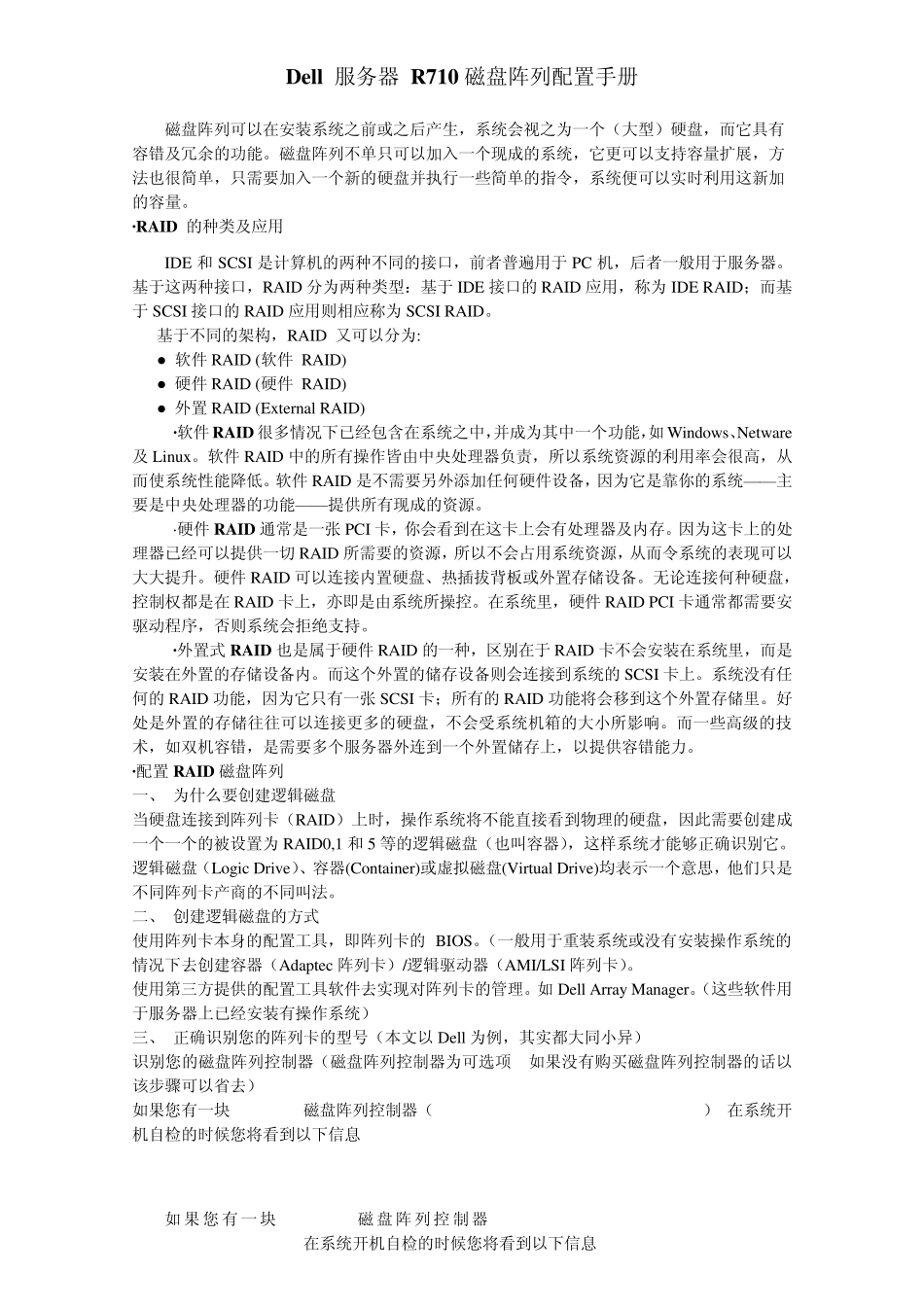

Dell_服务器_R710磁盘阵列配置手册

Dell 服务器 R710 磁盘阵列配置手册 磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。 ·RAID 的种类及应用 IDE 和SCSI 是计算机的两种不同的接口，前者普遍用于PC 机，后者一般用于服务器。基于这两种接口，RAID 分为两种类型：基于IDE 接口的RAID 应用，称为IDE RAID；而基于SCSI 接口的RAID 应用则相应称为SCSI RAID。 基于不同的架构，RAID 又可以分为: ● 软件RAID (软件 RAID) ● 硬件RAID (硬件 RAID) ● 外置RAID (External RAID) ·软件RAID 很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。软件RAID 中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件RAID 是不需要另外添加任何硬件设备，因为它是靠你的系统— — 主要是中央处理器的功能— — 提供所有现成的资源。 ·硬件RAID 通常是一张 PCI 卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切 RAID 所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件RAID 可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在RAID 卡上，亦即是由系统所操控。在系统里，硬件RAID PCI 卡通常都需要安驱动程序，否则系统会拒绝支持。 ·外置式 RAID 也是属于硬件RAID 的一种，区别在于RAID 卡不会安装在系统里，而是安装在外置的存储设备内。而这个外置的储存设备则会连接到系统的SCSI 卡上。系统没有任何的RAID 功能，因为它只有一张 SCSI 卡；所有的RAID 功能将会移到这个外置存储里。好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。 ·配置RAID 磁盘阵列 一、 为什么要创建逻辑磁盘 当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1 和5 等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。 逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他...
