DINEN17141997(2002)中文版焊接接头的超声波检测

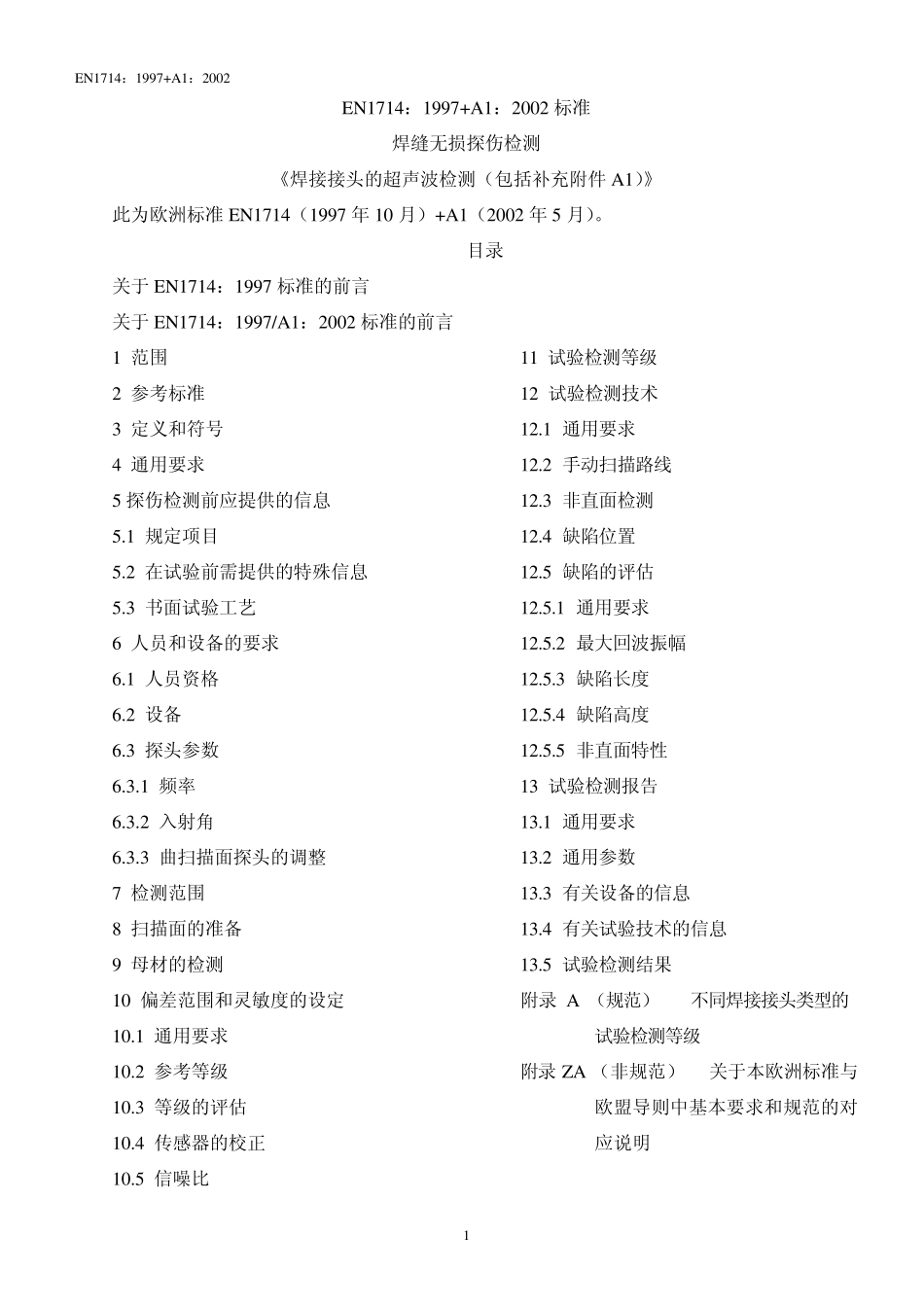

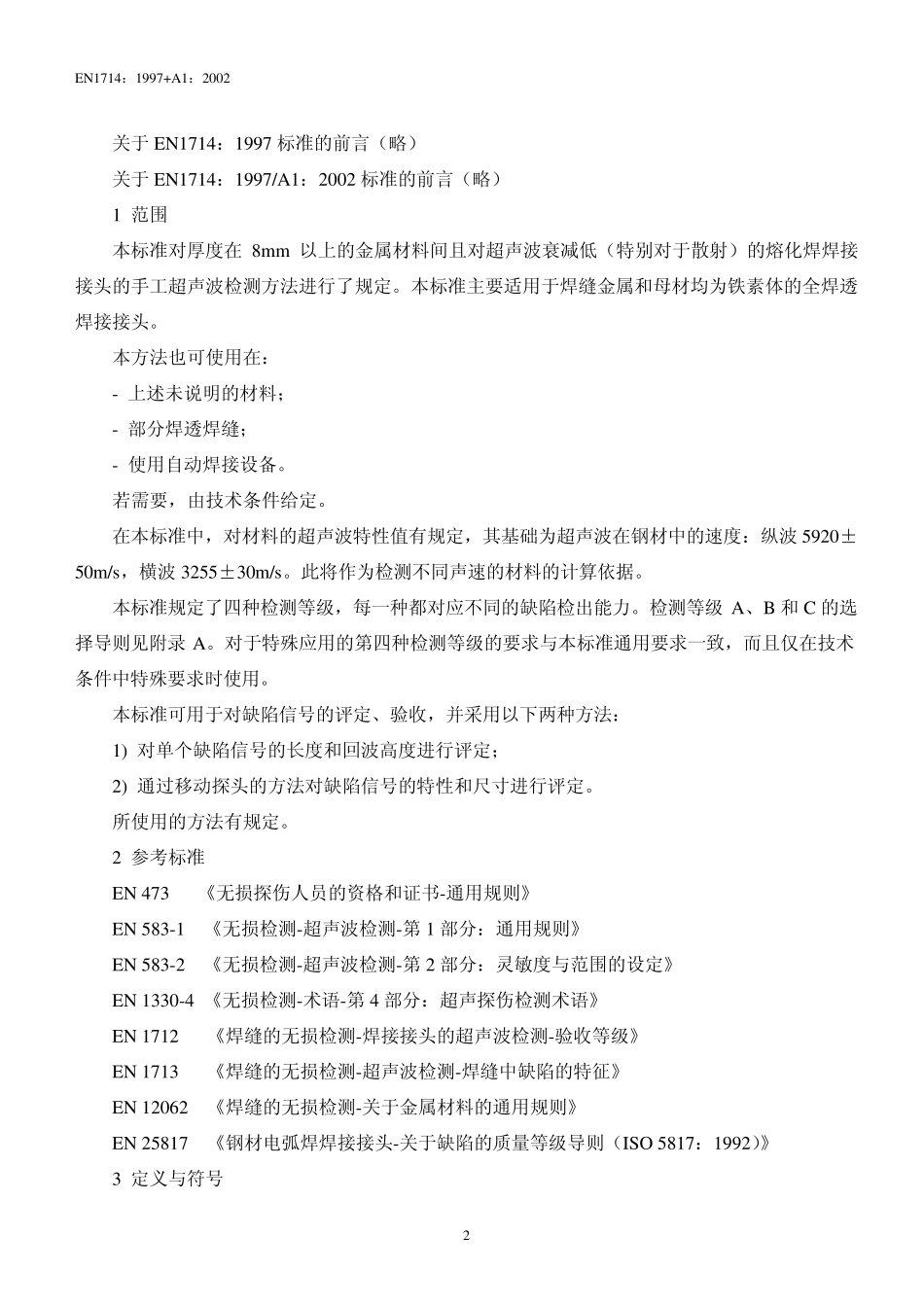

EN1714：1997+A1：2002 1EN1714：1997+A1：2002 标准 焊缝无损探伤检测 《焊接接头的超声波检测（包括补充附件A1）》 此为欧洲标准EN1714（1997 年10 月）+A1（2002 年5 月）。 目录 关于 EN1714：1997 标准的前言 关于 EN1714：1997/A1：2002 标准的前言 1 范围 2 参考标准 3 定义和符号 4 通用要求 5 探伤检测前应提供的信息 5.1 规定项目 5.2 在试验前需提供的特殊信息 5.3 书面试验工艺 6 人员和设备的要求 6.1 人员资格 6.2 设备 6.3 探头参数 6.3.1 频率 6.3.2 入射角 6.3.3 曲扫描面探头的调整 7 检测范围 8 扫描面的准备 9 母材的检测 10 偏差范围和灵敏度的设定 10.1 通用要求 10.2 参考等级 10.3 等级的评估 10.4 传感器的校正 10.5 信噪比 11 试验检测等级 12 试验检测技术 12.1 通用要求 12.2 手动扫描路线 12.3 非直面检测 12.4 缺陷位置 12.5 缺陷的评估 12.5.1 通用要求 12.5.2 最大回波振幅 12.5.3 缺陷长度 12.5.4 缺陷高度 12.5.5 非直面特性 13 试验检测报告 13.1 通用要求 13.2 通用参数 13.3 有关设备的信息 13.4 有关试验技术的信息 13.5 试验检测结果 附录 A （规范） 不同焊接接头类型的试验检测等级 附录 ZA （非规范） 关于本欧洲标准与欧盟导则中基本要求和规范的对应说明EN1714：1997+A1：2002 2 关于EN1714：1997 标准的前言（略） 关于EN1714：1997/A1：2002 标准的前言（略） 1 范围 本标准对厚度在8mm 以上的金属材料间且对超声波衰减低（特别对于散射）的熔化焊焊接接头的手工超声波检测方法进行了规定。本标准主要适用于焊缝金属和母材均为铁素体的全焊透焊接接头。 本方法也可使用在： - 上述未说明的材料； - 部分焊透焊缝； - 使用自动焊接设备。 若需要，由技术条件给定。 在本标准中，对材料的超声波特性值有规定，其基础为超声波在钢材中的速度：纵波5920±50m/s，横波3255±30m/s。此将作为检测不同声速的材料的计算依据。 本标准规定了四种检测等级，每一种都对应不同的缺陷检出能力。检测等级 A、B 和C 的选择导则见附录 A。对于特殊应用的第四种检测等级的要求与本标准通用要求一致，而且仅在技术条件中特殊要求时使用。 本标准可用于对缺陷信号的评定、验收，并采用以下两种方法： 1) 对单个缺陷信号的长度和回波高度进行评定； 2) 通过移动探头的方法对...
